A medida que la demanda global de productos farmacéuticos continúa creciendo, los fabricantes enfrentan el desafío creciente de lograr una mayor producción mientras mantienen una calidad de empaquetado constante. Esta demanda ha acelerado el desarrollo de máquinas empacadoras de blíster de placa de rodillo de alta velocidad para producción continua y a gran escala.
Sin embargo, esto plantea nuevos desafíos técnicos. Cuando múltiples estaciones funcionan a altas velocidades, incluso pequeñas desviaciones en la sincronización o el posicionamiento pueden afectar la calidad final del empaquetado.
Entonces, ¿cómo puede una máquina de empaquetado en blíster lograr tanto un rendimiento de alta velocidad como un control de alta precisión? La respuesta está en la integración de un sistema completo de control servo, que transforma la máquina de una estructura mecánica tradicional en una solución de empaquetado inteligente altamente sincronizada.
Este artículo explorará cómo la tecnología servo permite que las máquinas de empaquetado en blíster de placa de rodillo logren una mayor precisión y un rendimiento más confiable en la producción de alta velocidad.

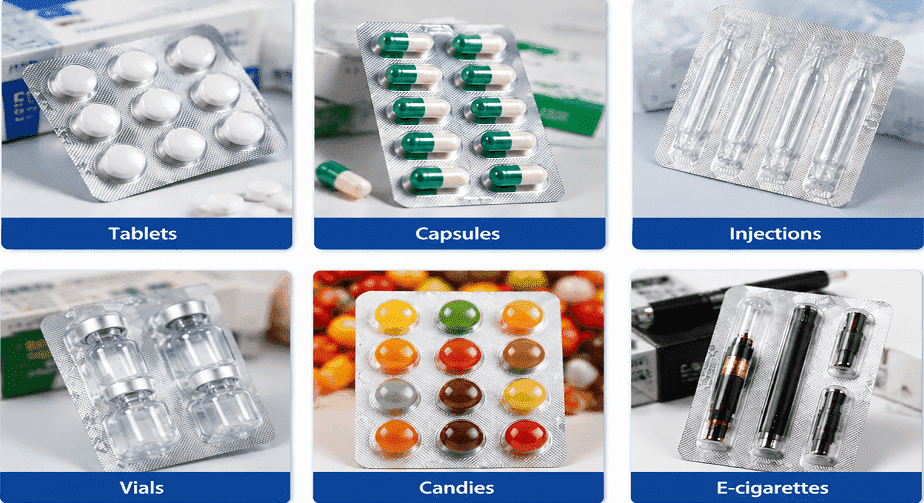

Aplicaciones de la máquina empacadora de blíster
La máquina de empaquetado en blíster es un equipo esencial en las industrias farmacéutica y de atención sanitaria, diseñada para empaquetar diversas especificaciones de tabletas, cápsulas, inyecciones, viales, así como artículos de ferretería, caramelos, cigarrillos electrónicos, jeringas desechables y otros materiales.
En términos de estructura, las máquinas de empaquetado en blíster se dividen principalmente en dos categorías: máquinas de empaquetado en blíster de placa plana y máquinas de empaquetado en blíster de placa de rodillo. Estos dos tipos de máquinas representan las principales vías tecnológicas del empaquetado en blíster moderno, cada una destinada a diferentes necesidades de producción.
La máquina de empaquetado en blíster de placa plana adopta un proceso de movimiento intermitente. Durante la producción, el molde de formado y la placa de sellado se mueven verticalmente para completar el formado del blíster y el sellado térmico en un ciclo de parada y avance. Este modo de funcionamiento intermitente proporciona suficiente tiempo de formado y sellado, lo que la hace adecuada para productos que requieren mayor presión de formado.
Características principales:
♦ Alta presión de formado, produciendo cavidades de blíster bien definidas con excelente consistencia de forma.
♦ Calidad confiable de sellado térmico debido a la presión uniforme aplicada por la placa de sellado plana.
♦ Buena adaptabilidad a diferentes profundidades de blíster y tamaños de productos.
Aplicaciones:
La máquina empacadora de blíster de placa plana se adopta ampliamente para producción de lotes pequeños y medianos, requisitos de formado profundo y productos delicados como jeringas y ampollas que requieren una manipulación cuidadosa durante el empaquetado. Son especialmente adecuadas para fabricantes que priorizan la calidad del empaquetado, el formado de cavidades profundas o la flexibilidad de producción sobre la máxima producción.

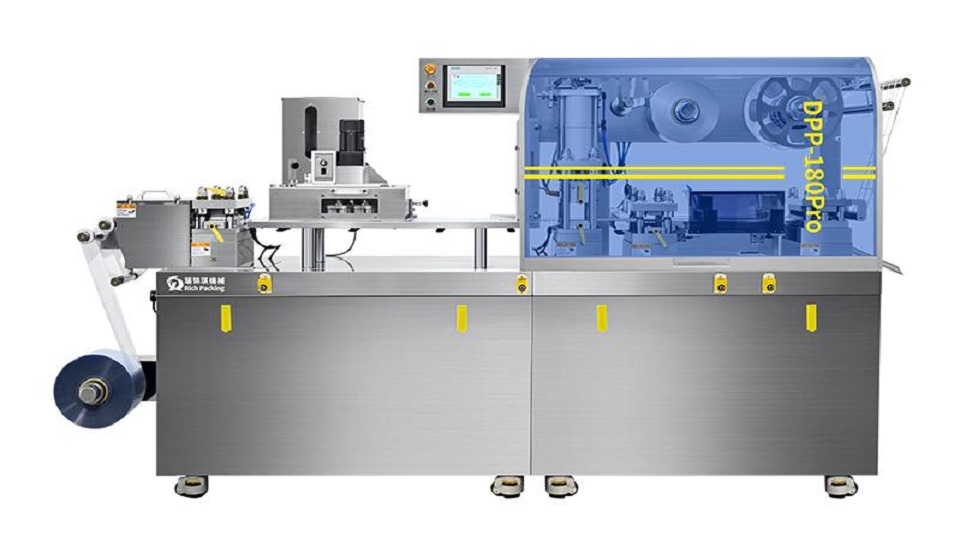

Máquina de empaquetado en blíster de placa plana DPP-180Pro
La máquina de empaquetado en blíster de placa de rodillo combina una estación de sellado con rodillo y una estación de formado con placa plana. Durante la producción, el PVC se alimenta y moldea continuamente mediante el sistema de formado, donde la película se transforma gradualmente en cavidades de blíster uniformes sin movimientos frecuentes de arranque y parada. Después del formado, el material se transfiere a la estación de sellado con rodillo, donde el sistema servo de sellado controla el calor y la presión para unir la lámina de aluminio con el blíster. Este diseño de movimiento híbrido permite un funcionamiento estable a alta velocidad.
Características principales:
♦ Formado continuo de alta velocidad, mejorando la eficiencia de producción.
♦ Transporte estable de materiales, garantizando un movimiento suave y reduciendo la deformación.
♦ Mayor capacidad de producción, haciéndola adecuada para producción a gran escala.
Aplicaciones
Las máquinas de empaquetado en blíster de placa de rodillo se utilizan ampliamente en industrias que requieren alta producción y fabricación continua, incluyendo el empaquetado a gran escala de tabletas y cápsulas farmacéuticas y líneas estandarizadas de empaquetado en blíster con fabricación prolongada frecuente. Son especialmente ideales para fabricantes que se centran en la eficiencia de producción masiva, la salida estable y las líneas automáticas de empaquetado de alta velocidad.

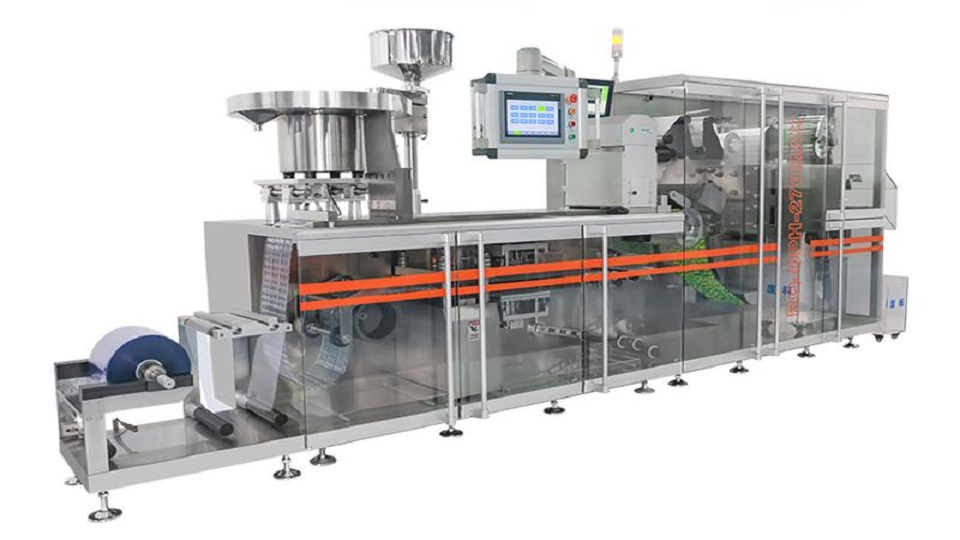

Máquina de empaquetado en blíster de placa de rodillo DPH-270Max
|
|
Máquina de empaquetado en blíster de placa plana |
Máquina de empaquetado en blíster de placa de rodillo |
|
Modo de movimiento |
Movimiento intermitente de placa plana |
Movimiento continuo impulsado por rodillos |
|
Método de conformado |
Conformado de placa plana con moldes superior e inferior |
Termoformado continuo con rodillos |
|
Velocidad de producción |
Velocidad media a baja |
Alta velocidad |
|
Control de precisión |
Mayor |
Alto |
|
Aplicaciones típicas |
Producción de lotes pequeños y medianos, productos de múltiples formatos y requisitos de embalaje complejos |
producción a gran escala y alta velocidad |
|
Complejidad del cambio de formato |
Relativamente mayor |
Relativamente más sencillo |
Aunque las máquinas de blíster de placa plana siguen siendo una solución fiable para muchas aplicaciones farmacéuticas, la creciente demanda de mayor capacidad ha impulsado a la industria hacia las máquinas de envasado blíster con placa de rodillos, que ofrecen una producción significativamente mayor. Sin embargo, lograr una mayor velocidad también plantea un nuevo desafío: mantener una sincronización y una consistencia precisas en cada estación de operación.
A primera vista, la ventaja de una máquina de envasado blíster de placa de rodillos parece evidente: una mayor velocidad de producción se traduce en una mayor capacidad de salida. En comparación con las máquinas de placa plana, su estructura de conformado continuo con rodillos minimiza el movimiento intermitente, permitiendo a los fabricantes envasar significativamente más tabletas o cápsulas durante el mismo tiempo de producción.
Sin embargo, la alta velocidad es mucho más que una cuestión de productividad. A medida que aumenta la velocidad de la máquina, cada estación dispone de menos tiempo para completar su operación y el margen de error se vuelve cada vez más reducido. Lo que parece un simple aumento de producción en realidad impone exigencias mucho mayores al control de movimiento, la precisión de posicionamiento y la coordinación general del sistema de la máquina.
La máquina de envasado blíster de placa de rodillos está compuesta por estaciones que incluyen alimentación, conformado, sellado, ranurado, tracción, corte y descarga. Aunque cada estación realiza una tarea diferente, deben trabajar en perfecta coordinación entre sí. Mantener cada estación funcionando conjuntamente con velocidad constante, posicionamiento preciso y sincronización exacta es la base de un envasado blíster estable y de alta calidad.
Esta coordinación se vuelve cada vez más exigente a medida que aumenta la velocidad de producción. Un pequeño desajuste en una estación puede provocar una reacción en cadena, dando como resultado productos faltantes, desalineación de blísteres, sellado incompleto o cortes inexactos. Por lo tanto, la máquina se comporta menos como módulos mecánicos individuales y más como un único sistema de producción sincronizado.
Cuando una máquina de envasado blíster de placa de rodillos funciona a alta velocidad, incluso pequeñas desviaciones de posición o sincronización ya no pueden considerarse insignificantes. Esto se debe a que cada estación está estrechamente conectada en un proceso continuo y cualquier desviación se transmite hacia las etapas posteriores sin corrección. Estos errores no permanecen aislados; se acumulan durante cada etapa del proceso.
A velocidades más bajas, algunas de estas desviaciones pueden ser absorbidas o corregidas parcialmente por la tolerancia mecánica. Sin embargo, a altas velocidades, el tiempo disponible para la corrección se reduce drásticamente. Como resultado, los errores se amplifican a lo largo de la línea de producción. Por eso, en el envasado blíster de alta velocidad, el desafío principal ya no es la precisión individual, sino la prevención y el control de errores acumulativos del sistema en todas las estaciones.
Un servomotor es un dispositivo de control de movimiento de alta precisión diseñado para regular la posición, la velocidad y el par en tiempo real mediante un sistema de retroalimentación de lazo cerrado. A diferencia de los motores convencionales que funcionan a una velocidad fija o con control de lazo abierto, un sistema servo recibe continuamente información de un codificador y ajusta su salida en consecuencia para lograr un control preciso del movimiento. Debido a esta característica de control de lazo cerrado, los servomotores se utilizan ampliamente en aplicaciones que requieren alta precisión, repetibilidad y movimiento sincronizado.
En cuanto a las máquinas de envasado blíster, especialmente las máquinas de envasado blíster de placa de rodillos de alta velocidad, la aplicación de servomotores puede mejorar significativamente la precisión de posicionamiento y la coordinación.
Entonces, ¿cómo se logra esto? Profundicemos en la máquina de envasado blíster de placa de rodillos DPH-270MAX de Rich Packing y descubramos cómo funciona el sistema de control servo en diferentes estaciones.

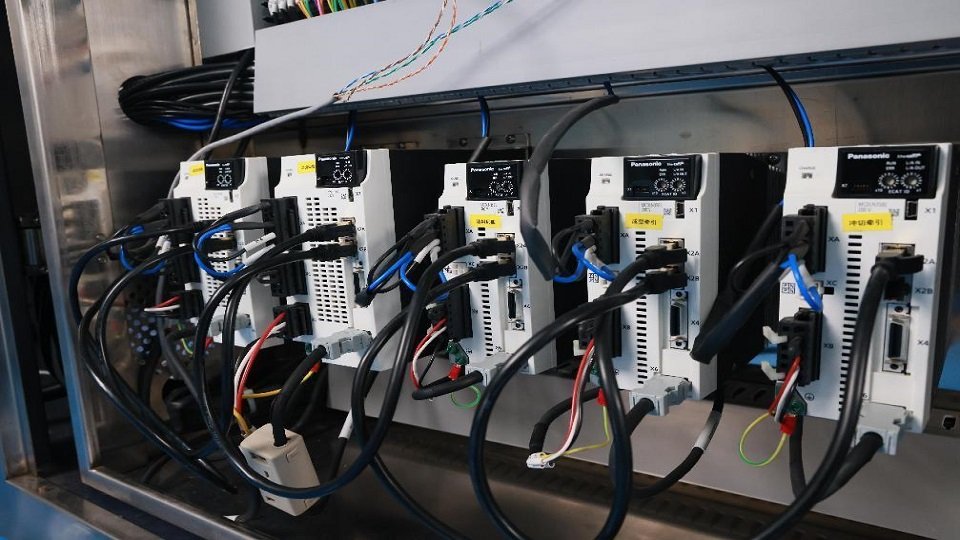

Controlador servo
En la estación de conformado, PVC, PET u otros materiales se transformarán en cavidades blíster mediante calentamiento y prensado. Bajo temperatura y presión controladas, el material se estira para adoptar formas precisas según el molde.
El sistema servo puede controlar la longitud exacta de alimentación de la película antes de que entre en la zona de conformado. Esto garantiza que cada ciclo de conformado comience con la película posicionada con precisión, evitando la desalineación de las cavidades en etapas posteriores como el llenado y el sellado.

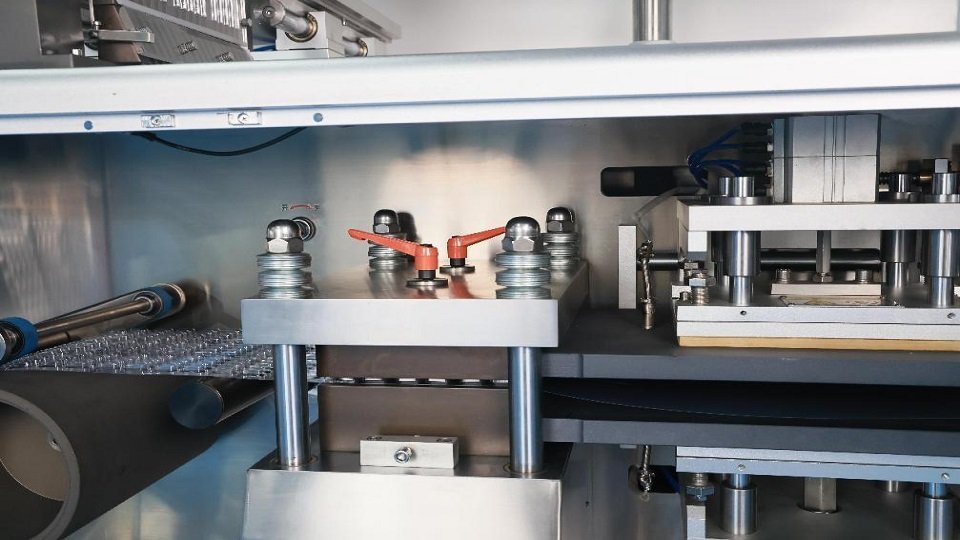

Estación de conformado servo
La tracción de conformado debe garantizar el avance preciso del blíster hacia la siguiente estación de sellado en caliente. Su función principal es asegurar que cada movimiento coincida con toda la trayectoria, de modo que las cavidades del blíster siempre estén posicionadas correctamente.
Para lograr esto, el sistema servo permite el ajuste dinámico de la distancia y la velocidad de alimentación, lo que permite que la máquina de envasado en blíster mantenga un posicionamiento estable de la película incluso cuando cambian las condiciones de operación, como diferentes formatos de producto o velocidades de producción.
Además, el servo proporciona una aceleración y desaceleración suaves durante el movimiento, reduciendo el esfuerzo mecánico y evitando el estiramiento o la deformación del blíster.

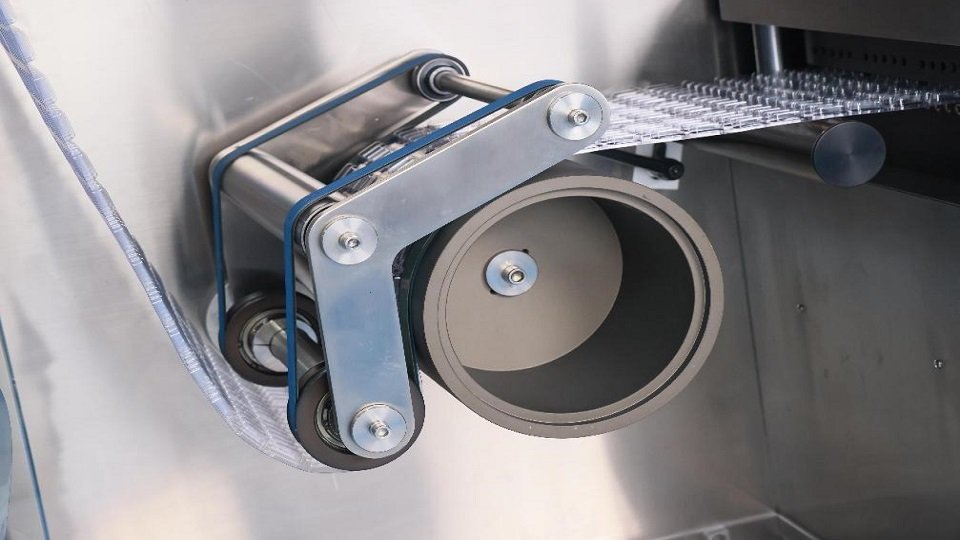

Estación de tracción de conformado servoaccionada
En la estación de sellado térmico, los blísteres conformados se sellarán con lámina de aluminio. El proceso de sellado generalmente se realiza mediante un mecanismo de sellado térmico de rodillo-placa. Bajo el efecto combinado de la temperatura, la presión y el tiempo de permanencia, las dos capas de material se fusionan para crear una cavidad sellada que protege el contenido de la humedad, el oxígeno y la contaminación externa. Este paso determina la integridad estructural y la calidad general de los blísteres.
El sistema de control servo en esta estación puede garantizar que la presión de sellado, la sincronización y la duración del contacto se controlen con precisión durante cada ciclo de producción. Esto es especialmente importante a altas velocidades, donde incluso ligeras variaciones en la sincronización o la presión pueden provocar un sellado incompleto, una baja resistencia de unión o riesgos de fugas.

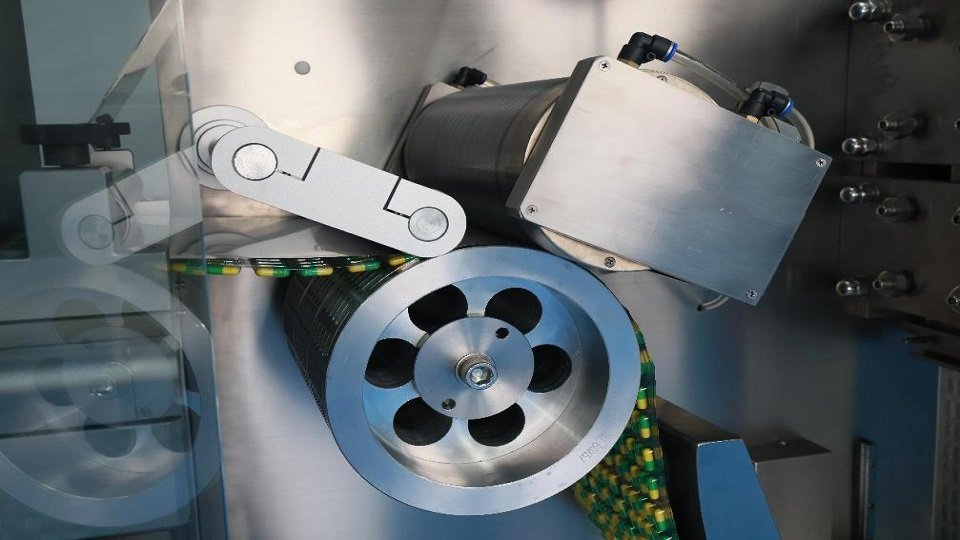

Estación de sellado térmico servoaccionada
Al igual que la estación de tracción de conformado, la estación de tracción de corte debe garantizar el movimiento coordinado de los blísteres entre la estación de sellado térmico y la estación de corte. El funcionamiento a gran cantidad y alta velocidad puede causar desalineaciones en este proceso e incluso afectar la precisión del corte.
En este sentido, la tracción de corte servoaccionada puede transportar los blísteres a la estación de corte con un posicionamiento preciso y un control estable de velocidad de acuerdo con el funcionamiento de otras estaciones, garantizando que cada segmento de blíster llegue a la posición de corte correcta, reduciendo las fluctuaciones de tensión y minimizando el esfuerzo mecánico sobre la película de envasado.

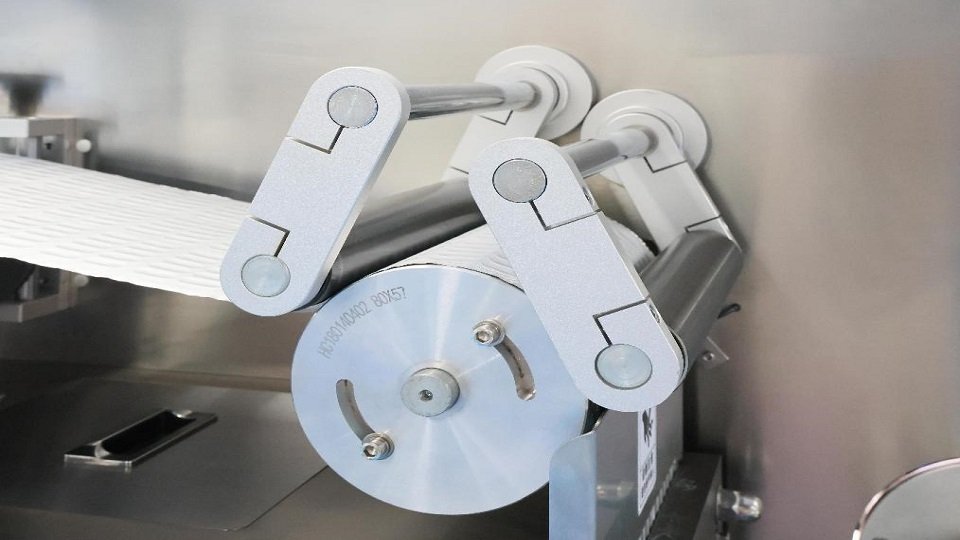

Estación de tracción de corte servoaccionada
La estación de corte es el proceso final de conformado en una máquina de envasado en blíster de rodillo-placa. Su función principal es separar los blísteres sellados continuamente en tarjetas de blíster individuales según el formato y tamaño de producto preestablecidos.
Durante la operación, el corte a alta velocidad garantiza que cada blíster se corte con precisión sin dañar las tabletas o cápsulas del interior. Al mismo tiempo, define las dimensiones finales y la calidad de los bordes del producto terminado.
Con el sistema servo, la cuchilla de corte puede activarse en la posición exacta correspondiente al parámetro preestablecido. Además, garantiza que el movimiento de punzonado se ejecute con alta repetibilidad y adaptabilidad, coordinado con el proceso de sellado previo a alta velocidad de operación.

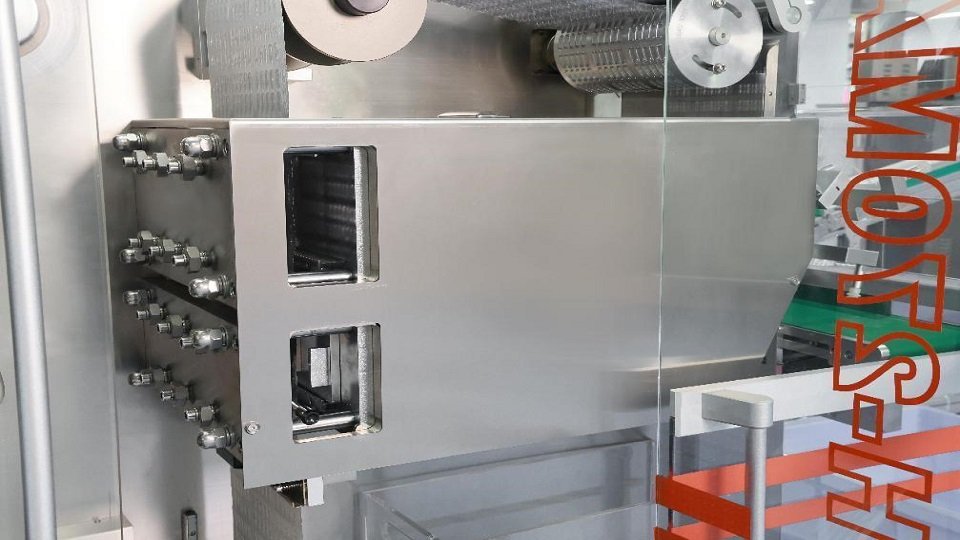

Estación de corte servoaccionada
El DPH270Max de Rich Packing está equipado con un manipulador controlado por servo. Este controla la descarga y el rechazo de los blísteres. Para los productos normales, el manipulador los colocará en las líneas de envasado posteriores, como la estuchadora. Sin embargo, si hay productos defectuosos, serán rechazados para evitar afectar la eficiencia y la calidad de las líneas de envasado posteriores.
Para garantizar la precisión de este proceso de alta velocidad, se utiliza un sistema de control servo. Este controla el movimiento mecánico de los brazos robóticos para guiar los productos hacia los canales posteriores correctos, alineados con los datos en tiempo real de otras estaciones. De este modo, se puede lograr un rechazo preciso y una línea de envasado en blíster estable.

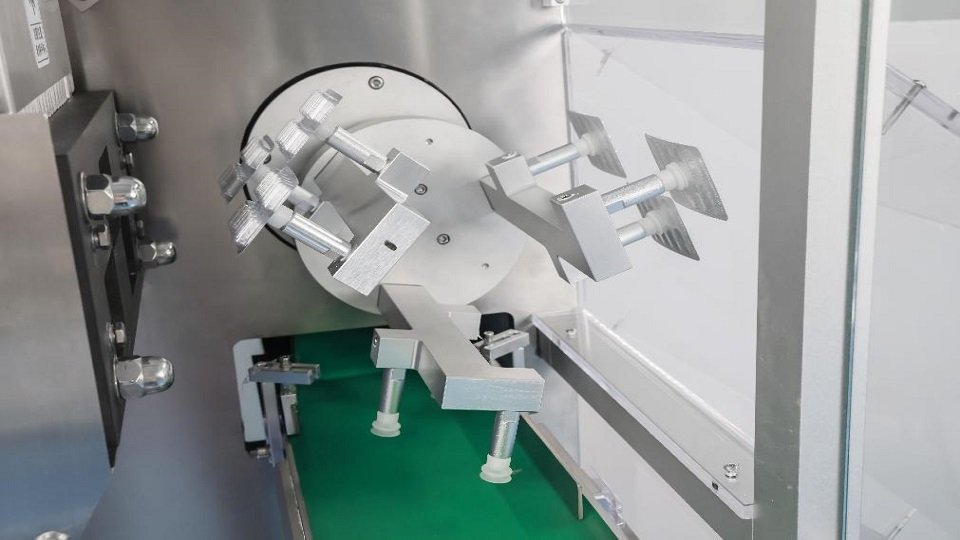

Estación de manipulador servoaccionado
En resumen, mediante la integración profunda de un sistema completo de control servo en seis estaciones principales, la máquina de envasado en blíster de rodillo-placa DPH-270Max diseñada por Rich Packing resuelve con éxito la contradicción entre alta velocidad y alta precisión. Esto no solo transforma el equipo de un simple conjunto mecánico en una línea de envasado inteligente, integrada y altamente sincronizada, sino que también permite una gran producción mientras establece una solución de envasado robusta, precisa y de alta calidad.
DPH-270Max de Rich Packing
5. Preguntas frecuentes
P1: ¿Cuáles son los dos tipos principales de máquinas de envasado en blíster?
Los dos tipos principales son las máquinas de envasado en blíster de placa plana y las máquinas de envasado en blíster de rodillo-placa. Representan las principales vías tecnológicas en el envasado moderno en blíster para satisfacer diferentes necesidades de producción.
P2: ¿Qué tipos de productos se pueden envasar utilizando una máquina de envasado en blíster?
Se utiliza ampliamente para tabletas y cápsulas farmacéuticas, cápsulas blandas, vitaminas, suplementos dietéticos, ampollas, jeringas y otros productos médicos pequeños, así como ciertos bienes de consumo que requieren un envasado higiénico y a prueba de manipulación.
P3: ¿Por qué es tan importante la sincronización en una máquina de envasado en blíster?
Porque múltiples estaciones están estrechamente conectadas, incluso una pequeña discrepancia de sincronización o posicionamiento puede causar defectos como tabletas faltantes, desalineación o un sellado deficiente. La sincronización garantiza que todas las estaciones funcionen como un sistema unificado.
P4: ¿Cuál es el papel de los motores servo en las máquinas de envasado en blíster de rodillo-placa?
Los motores servo proporcionan un control preciso de la posición, la velocidad y el par mediante un sistema de retroalimentación de circuito cerrado. Garantizan una alimentación precisa, una presión de sellado estable, un corte preciso y un movimiento coordinado en todas las estaciones.
P5: ¿Qué estaciones de la máquina de envasado en blíster de rodillo-placa DPH-270Max utilizan motores servo?
Las estaciones accionadas por servo incluyen la tracción de conformado, la estación de tracción de conformado, la estación de sellado térmico, la estación de tracción de corte, la estación de corte y la estación de manipulador, garantizando un funcionamiento coordinado y preciso a alta velocidad.
