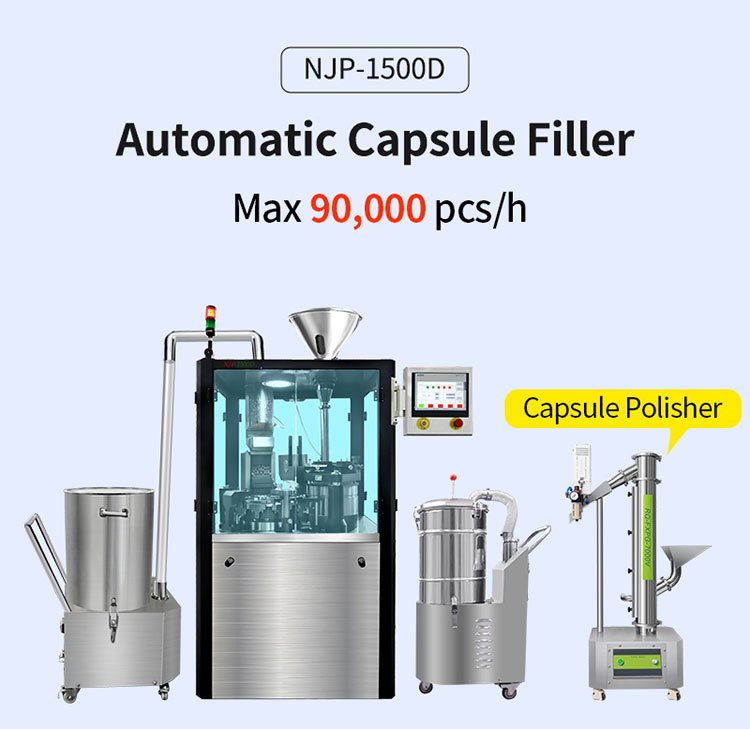

Máquina automática de llenado de cápsulas por encapsulación
*** Parámetro técnico del encapsulador automático NJP-1500D
| Nombre | Máquina automática de llenado de cápsulas por encapsulación |
|
Capacidad de producción |
90000 unidades/h |
|
Peso neto de la máquina |
1200 kg |
|
Dimensiones generales de la máquina |
900×870×1950 mm |
|
Potencia |
380/220 V 50 Hz |
|
Potencia total |
5.5 kW |
Máquina automática de llenado de cápsulas NJP-1500D: 5 mejoras de ingeniería cGMP para garantizar un OEE superior al 92 % y cero fugas de polvo
Introducción: Superación de los tres cuellos de botella en la encapsulación de dosis sólidas de alta velocidad
Para los directores de operaciones de fabricación, ingenieros de validación de salas limpias y gerentes de aseguramiento de calidad (QA) que gestionan instalaciones farmacéuticas o nutracéuticas de alta producción, ampliar la encapsulación de cápsulas duras requiere equilibrar una alta velocidad de procesamiento con una estricta consistencia de dosificación. La fabricación de dosis sólidas de gran volumen no deja margen para la variabilidad mecánica. Sin embargo, las instalaciones que producen cientos de miles de cápsulas por turno se enfrentan con frecuencia a tres cuellos de botella operativos críticos al utilizar maquinaria antigua o no optimizada.
En primer lugar, las mesas giratorias de indexación semi cerradas convencionales permiten que el polvo fino de formulación suspendido en el aire se desplace hacia los ejes de transmisión internos y las pistas de leva. Esta intrusión de polvo contamina los lubricantes mecánicos, acelera el desgaste de los componentes y provoca microparadas mecánicas inesperadas.
En segundo lugar, al procesar extractos herbales cohesivos, formulaciones higroscópicas o ingredientes farmacéuticos activos (API) de baja densidad, los mecanismos de dosificación estándar de una sola etapa o mal sincronizados tienen dificultades para mantener una densidad de masa compactada constante. Esta inconsistencia provoca variaciones inaceptables en el peso de llenado, lo que causa rechazos de lotes y aumenta los costos de materias primas.
En tercer lugar, los cambios de formato en sistemas antiguos suelen requerir un desmontaje mecánico extenso con herramientas especializadas, consumiendo horas de trabajo de técnicos cualificados y reduciendo la Eficiencia General del Equipo (OEE) muy por debajo de los niveles objetivo.
Para eliminar estos obstáculos crónicos de procesamiento, las líneas modernas de dosificación sólida requieren una plataforma avanzada de encapsulación completamente cerrada basada en mecánica de precisión, herramientas modulares y automatización descentralizada. La Rich Packing Máquina automática de cápsulas NJP-1500D aborda estos desafíos directamente.
Diseñada con una mesa giratoria de indexación rotativa 100% completamente cerrada y patentada, un sistema de 5 etapas de pasadores de compactación de precisión y una disposición abierta de balcón cGMP, esta máquina de grado industrial proporciona la fiabilidad estructural y la precisión de dosificación necesarias para mantener un OEE del 92% o superior en entornos de fabricación continua 24/7.
Desacoplamiento de ingeniería: el ciclo de encapsulación con pasadores de compactación intermitente de 10 estaciones
Para lograr una estricta uniformidad de llenado durante las series de producción continua, los ingenieros de procesamiento deben ir más allá de las simples clasificaciones de velocidad y examinar la mecánica sincronizada del ciclo de encapsulación. La Rich Packing Máquina automática de llenado de cápsulas NJP-1500D utiliza una plataforma de indexación intermitente de precisión de 10 estaciones. Cada etapa del proceso de manipulación de cápsulas, llenado volumétrico y cierre es impulsada por levas mecánicas dedicadas y supervisada por sensores electrónicos en tiempo real.

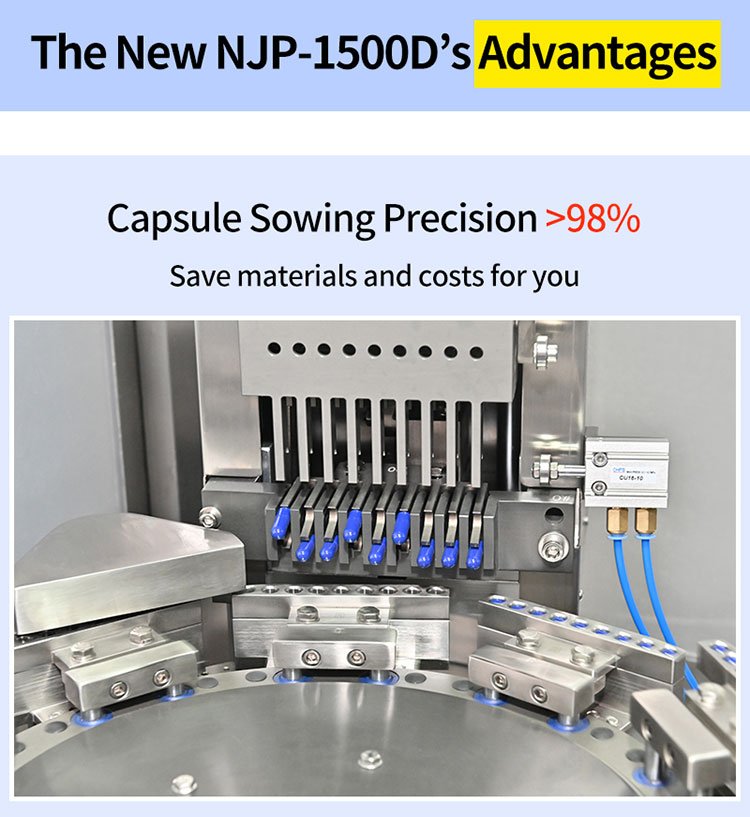

1.Separación de cápsulasaraciónEstaciones: Rectificación de cápsulas y separación al vacío
Las cápsulas vacías de gelatina dura o vegetales de HPMC se alimentan por gravedad desde la tolva de material a granel hacia un cargador de precisión de múltiples carriles. En la Estación 1, los dedos de clasificación direccional alinean cada cápsula para que la tapa siempre quede orientada hacia arriba. Cuando la torreta avanza hasta la Estación 2, un diferencial de alto vacío calibrado tira de los cuerpos de las cápsulas hacia abajo, introduciéndolos en los orificios del segmento inferior mientras mantiene las tapas en el segmento superior. La Máquina llenadora de cápsulas NJP-1500D Automática logra una tasa de éxito de separación verificada superior al 99.9%, eliminando prácticamente las cápsulas aplastadas o no separadas antes de que lleguen a la estación de dosificación.
2. Llenado de cápsulas Estaciones de Polvo Estaciones: dosificación de precisión con pasadores de compactación de 5 etapas
Mientras los segmentos superior e inferior se separan, los cuerpos de cápsula abiertos avanzan debajo del disco de dosificación de polvo de formulación. Funcionando como una avanzada máquina automática de llenado de cápsulas por encapsulación, la unidad emplea cinco conjuntos de pasadores verticales de compactación.
En lugar de comprimir el polvo en un tapón mediante un único golpe rápido, los pasadores de compactación presionan la formulación gradualmente en cinco etapas distintas. Esta compactación gradual permite que el aire atrapado escape, igualando la densidad del polvo en todas las cavidades. En la estación 5, el tapón de polvo completamente formado y uniforme se transfiere suavemente al cuerpo de la cápsula, manteniendo una precisión de dosificación estricta de dentro de ±1,5%.
3. Estaciones 6 a 8: rechazo de defectos y bloqueo mecánico
En la estación 6, un sensor óptico integrado identifica cualquier cápsula no separada o colocada incorrectamente, expulsándola automáticamente mediante chorros de aire dirigidos hacia un contenedor de rechazo separado sin interrumpir el ciclo de la máquina.
En la estación 8, los cuerpos inferiores llenos y las tapas superiores se alinean con la estación de cierre. Los vástagos de empuje superiores e inferiores opuestos se extienden simultáneamente, aplicando una fuerza mecánica equilibrada para bloquear los componentes de la cápsula juntos hasta su profundidad exacta de ensamblaje de fábrica, evitando abolladuras, divisiones o fugas de polvo suelto.
4. Estaciones 9 a 10: expulsión del producto terminado y limpieza por vacío
En la estación 9, los pasadores de expulsión mecánica positiva elevan las cápsulas terminadas y bloqueadas fuera de los orificios de los segmentos y las guían por un conducto de descarga suave.
En la estación 10, las boquillas de vacío de alta presión barren los orificios vacíos de los segmentos desde arriba y abajo, eliminando cualquier micropolvo residual antes de que la torreta vuelva a indexarse a la estación 1. Este ciclo continuo de limpieza automatizada evita la acumulación de material, garantiza una alimentación fluida de cápsulas y previene la contaminación cruzada entre lotes.
5 Avances fundamentales de ingeniería de la serie NJP-1500D
Las ventajas de rendimiento y la fiabilidad en sala limpia de la máquina llenadora automática de cápsulas NJP-1500D de Rich Packing se basan en un diseño mecánico robusto, metalurgia avanzada y estricto cumplimiento de las normas cGMP. A continuación se presenta un desglose técnico de las 6 soluciones de ingeniería principales integradas en la plataforma:
1. Mesa giratoria de indexación patentada 100% completamente cerrada
Las llenadoras de cápsulas tradicionales suelen contar con mesas giratorias donde el polvo en suspensión puede depositarse sobre los mecanismos internos de indexación, lo que requiere paradas frecuentes para limpieza y lubricación.
●La solución mecánica: La máquina automática de llenado de cápsulas NJP-1500D incorpora una mesa giratoria de indexación monobloque completamente sellada. Todas las levas internas de accionamiento, engranajes y rodamientos de alta resistencia están aislados en un recinto inferior hermético al aceite y autolubricado.
●El beneficio técnico: Este diseño evita completamente que el polvo de formulación llegue a las superficies mecánicas de desgaste. Elimina la contaminación por aceite en el área de trabajo de sala limpia y elimina la necesidad de engrase manual frecuente, permitiendo que la máquina funcione continuamente durante producciones de varios turnos sin paradas inesperadas.
2. Sistema de dosificación con pasadores de compactación de precisión de 5 etapas (precisión verificada de ±1,5%)
El procesamiento de API químicos finos, extractos botánicos pegajosos o polvos nutricionales de baja densidad suele provocar pesos de llenado inconsistentes si el material se comprime de manera desigual.

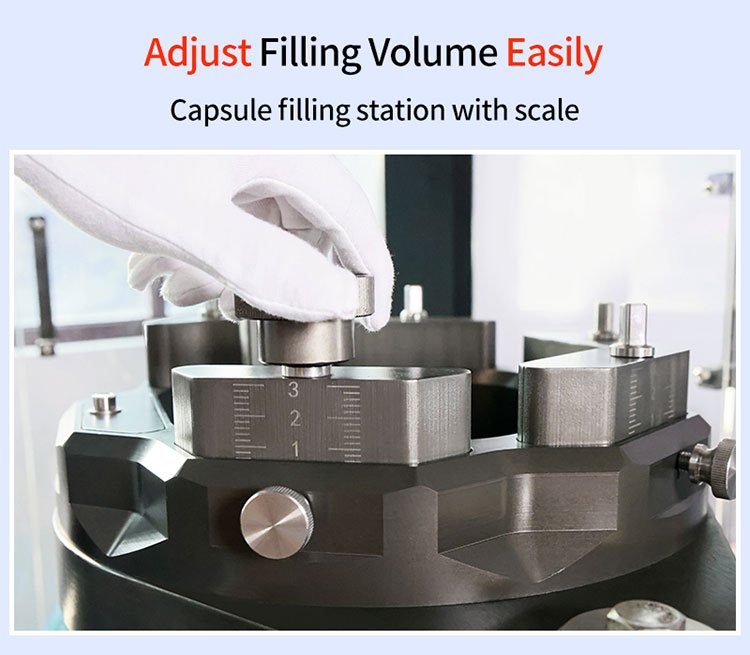

●La solución mecánica: La máquina utiliza un patented disco de dosificación con cinco estaciones de pasadores de compactación ajustables de forma independiente, funcionando como un sistema de alta precisión encapsuladora automática de cápsulas sin polvo.
●El beneficio técnico: El proceso de compactación en múltiples etapas forma gradualmente el tapón de polvo, eliminando las variaciones de densidad y garantizando una transferencia limpia al cuerpo de la cápsula. Este sistema mantiene la precisión de dosificación dentro de ±1.5%, reduciendo el desperdicio de ingredientes activos, eliminando el costoso sobrellenado y manteniendo cada lote dentro de las estrictas especificaciones de peso farmacopeicas.
3. Separación suave antiestática para cápsulas de gelatina y cápsulas vegetales de HPMC
Las cápsulas orgánicas de HPMC y pullulano de origen vegetal se utilizan ampliamente en aplicaciones farmacéuticas modernas y de suplementos para la salud, pero sus paredes frágiles y su vulnerabilidad a la adherencia estática pueden provocar roturas en la maquinaria estándar.
●La solución mecánica: Las pistas de clasificación de cápsulas, los dedos de orientación y los orificios de los segmentos de latón están mecanizados con precisión, pulidos como espejo y tratados con una capa superficial antiestática.
●El beneficio técnico: Esta trayectoria de baja fricción garantiza que las delicadas cápsulas vegetales se deslicen suavemente durante la rectificación y la separación por vacío sin arañazos superficiales, abolladuras ni grietas en los bordes. Al mantener las tasas de pérdida de cápsulas por debajo de 0.05%, este sistema ahorra costes significativos de material en cápsulas vacías premium.

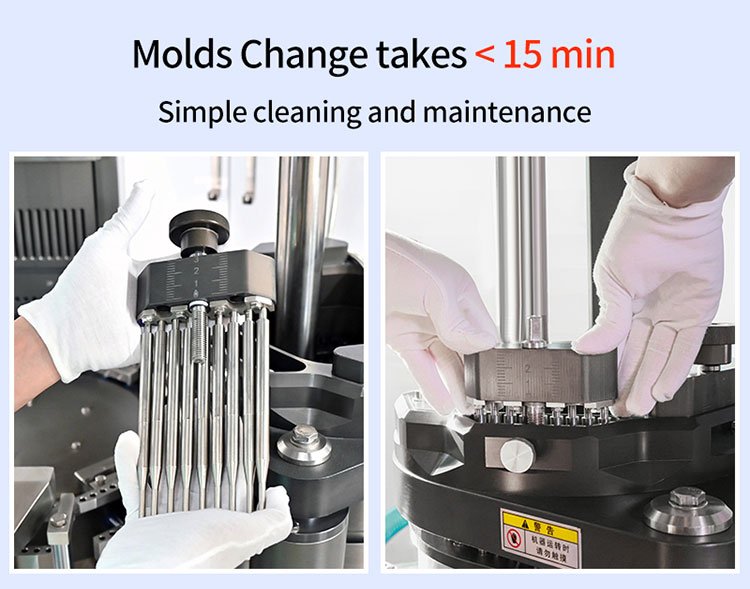

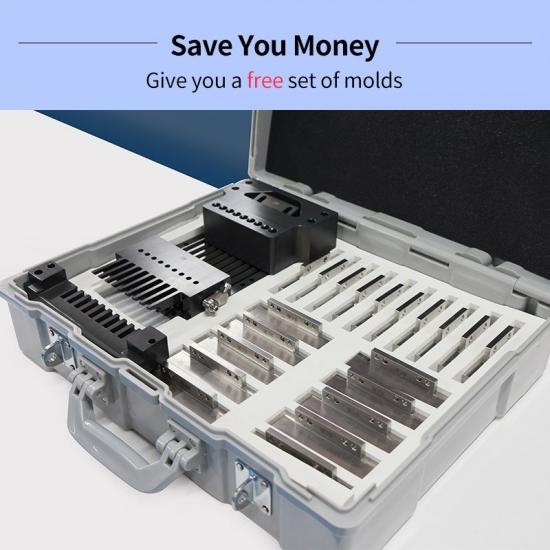

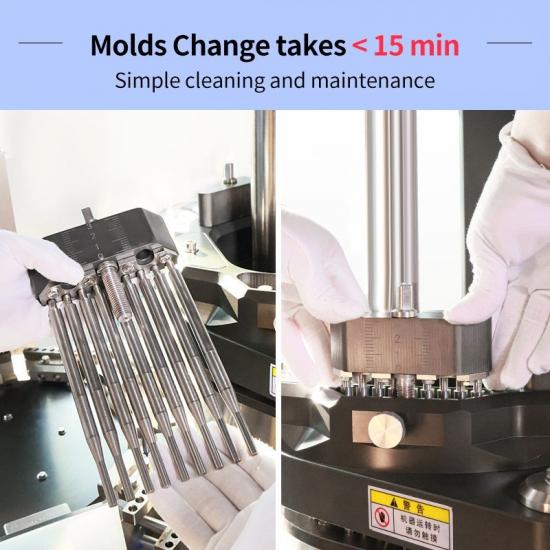

4. Diseño de cambio de molde de formato sin herramientas en 15 minutos
En entornos de fabricación por contrato con alta variedad de productos, dedicar varias horas al intercambio de piezas de cambio entre diferentes tamaños de cápsulas reduce directamente la rentabilidad de la planta.

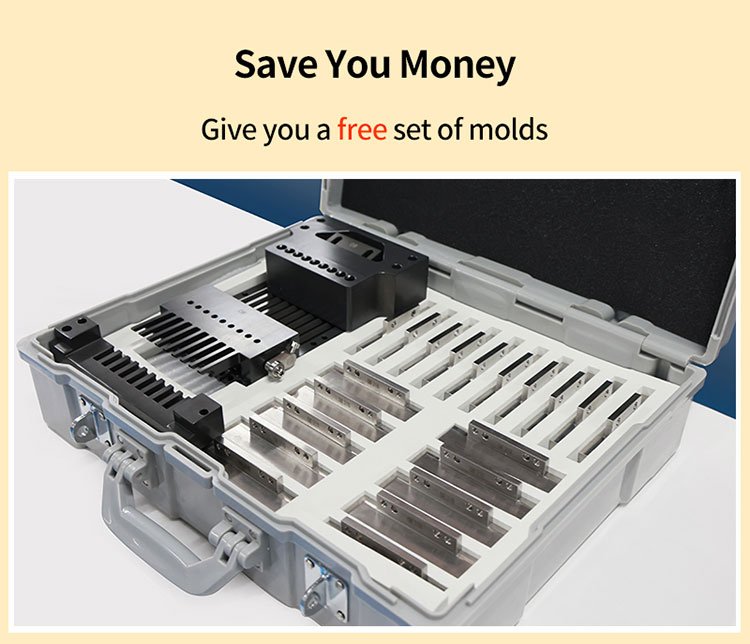

●La solución mecánica: El conjunto de formato, incluidos los anillos de segmentos superiores e inferiores, las pistas del cargador de cápsulas y los bloques de pasadores de compactación, utiliza alineación mediante pasadores de precisión con sujetadores mecánicos de liberación rápida.
●El beneficio técnico: Un solo operador puede completar un cambio completo de tamaño de formato (desde el tamaño #00 hasta el #5) en solo 15 a 20 minutos sin necesidad de herramientas de calibración especializadas. Esta capacidad de cambio rápido minimiza el tiempo de inactividad por cambios, ayudando a su instalación a mantener una alta agilidad de producción.
5. Arquitectura abierta de balcón cGMP y metalurgia de contacto completa en SUS316L
Cumplir con las normas regulatorias internacionales requiere maquinaria construida con materiales premium no reactivos que faciliten procedimientos de limpieza exhaustivos y verificables.
●La solución mecánica: Todos los componentes que entran en contacto con polvos de formulación o cápsulas vacías están mecanizados en acero inoxidable SUS316L, mientras que el gabinete exterior está construido con SUS304 de gran calibre.
●El beneficio técnico: La zona de procesamiento utiliza un diseño de balcón limpio con una placa base lisa y sin grietas. Esta disposición abierta elimina los puntos de acumulación de material, permite lavados rápidos entre lotes de producción y cumple plenamente con los requisitos de diseño sanitario de las auditorías de la FDA, la EMA europea y FSSC 22000.
Matriz de Especificaciones Técnicas: Datos de Rendimiento de NJP-1500D
Para ayudar a los ingenieros de validación, planificadores de instalaciones y equipos técnicos de adquisiciones durante la selección de equipos, la tabla siguiente describe los parámetros principales de fabricación y operación de la Máquina Automática de Llenado de Cápsulas NJP-1500D:
|
Parámetro de Rendimiento Técnico |
Especificaciones de Fabricación de Rich Packing NJP-1500D |
|
Capacidad Máxima de Producción |
Hasta 90.000 cápsulas/hora (1.500 cápsulas/min) |
|

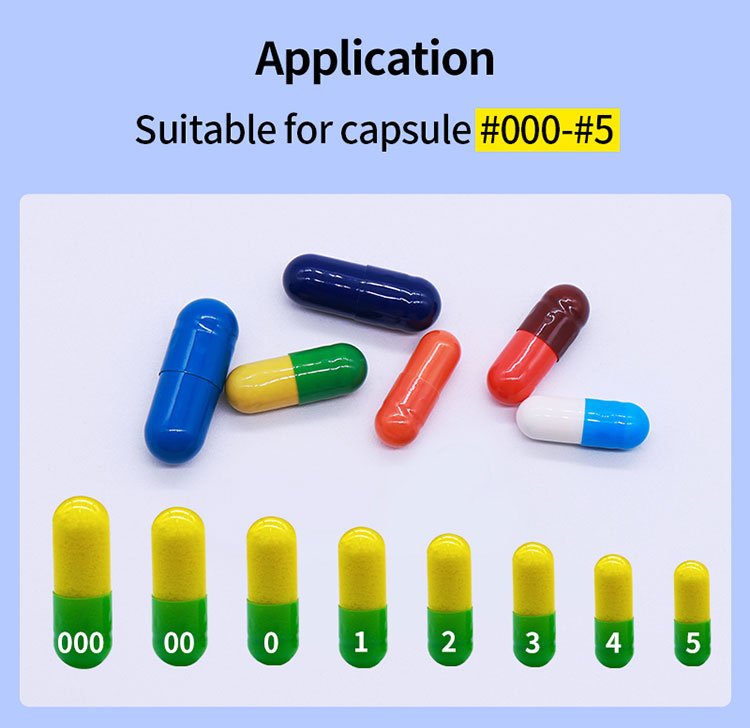

Tamaños de Formato de Cápsula Aplicables |
#00, #0, #1, #2, #3, #4, #5 (Cápsulas de gelatina dura y cápsulas vegetales de HPMC) |
|
Rango de Precisión del Peso de Dosificación |
Dentro de ±1,5% |
|
Tasa de Éxito de Separación de Cápsulas |
99,9% (Mecanismo de separación diferencial de alto vacío) |
|
Construcción de la Mesa Giratoria de Indexación |
Mesa Giratoria de Indexación Patendada 100% Totalmente Cerrada |
|
Arquitectura de Automatización y Control |
Industrial PLC Siemens combinado con HMI de Pantalla Táctil a Color |
|
Metalurgia de Contacto con el Producto |
Forjado Premium Acero Inoxidable SUS316L (Estándar sanitario cGMP completo) |
|
Demanda Total de Potencia Eléctrica |
7,5 kW (Configuraciones estándar de 380V / 220V trifásicas, 50/60Hz) |
Costo Total de Propiedad (TCO) y Soporte de Validación de Sala Limpia
Al invertir en una máquina automática de llenado de cápsulas de encapsulación, los ejecutivos farmacéuticos con experiencia evalúan el Costo Total de Propiedad (TCO) a largo plazo junto con el gasto de capital inicial. La maquinaria de bajo costo que carece de aislamiento de zonas robusto o control preciso de dosificación suele generar altos gastos recurrentes, incluidos desperdicios de API por variaciones de peso, altas tasas de descarte de cápsulas y retrasos prolongados durante las inspecciones de validación de salas limpias.
La Máquina Automática de Llenado de Cápsulas NJP-1500D de Rich Packing optimiza la eficiencia del capital al maximizar el rendimiento en una sola pasada y minimizar el tiempo de inactividad durante los cambios de formato. Al mantener las variaciones del peso de dosificación dentro de un margen verificado de $\pm1.5\%$ y mantener una tasa de separación de cápsulas superior al 99,9%, el sistema reduce significativamente el desperdicio de formulación. Esta protección es especialmente valiosa al manipular ingredientes activos costosos o extractos herbales delicados.
Además, preparar documentación para auditorías regulatorias de organismos como la FDA de EE. UU., Health Canada o las agencias nacionales europeas de medicamentos puede representar una gran carga para los equipos internos de calidad.

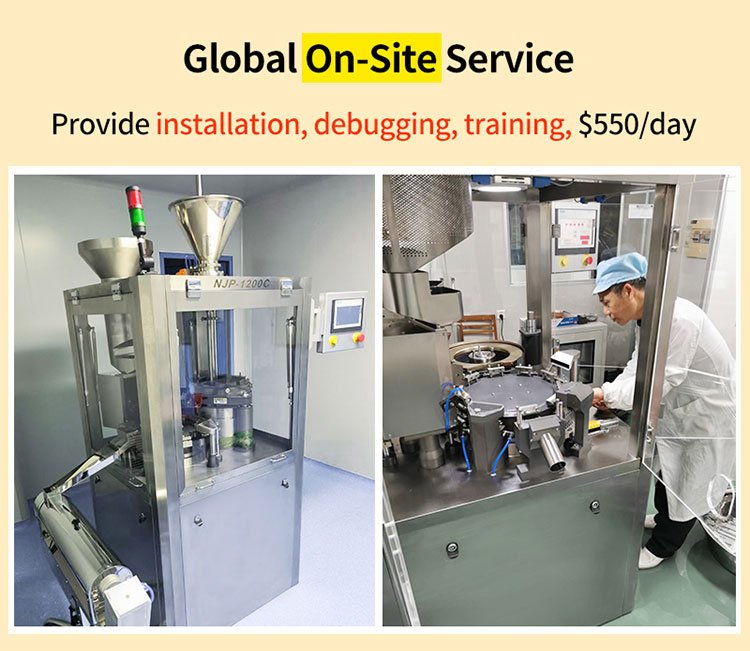

Para agilizar este proceso, cada sistema se envía directamente desde fábrica con un paquete completo de documentación de cualificación. Esto incluye protocolos completos en inglés nativo para Cualificación de Instalación (IQ), Cualificación Operacional (OQ) y Cualificación de Rendimiento (PQ).
Al proporcionar protocolos de prueba preformateados para calibraciones de sensores, circuitos de parada de emergencia y verificación de precisión de dosificación, le ayudamos a ahorrar importantes costos de consultoría y a acelerar su camino hacia la producción comercial.
Resumen y llamada a la acción: asegure precios directos de fábrica
El Rich Packing Máquina automática de llenado de cápsulas NJP-1500D ofrece una solución fiable y de alto rendimiento para la encapsulación moderna de dosis sólidas. Al combinar una mesa giratoria de indexación completamente cerrada y patentada con un mecanismo de dosificación de pasadores de compactación de precisión de 5 etapas, herramientas antiestáticas para cápsulas vegetales y un diseño de balcón abierto de SUS316L, esta plataforma elimina los problemas comunes de la industria relacionados con fugas de polvo, variabilidad de dosificación y cambios de formato lentos.
Ya sea que esté ampliando una planta farmacéutica comercial, actualizando una instalación de fabricación por contrato o escalando una línea de nutracéuticos de alta producción, la NJP-1500D proporciona la fiabilidad estructural y el soporte de validación necesarios para mantener un OEE del 92% o superior en sus operaciones.
Preguntas frecuentes técnicas para equipos de adquisición de salas limpias
P1: ¿Cómo mantiene la NJP-1500D una OEE de encapsulación superior al 92% en producción continua?
R: La Máquina automática de llenado de cápsulas NJP-1500D utiliza una mesa giratoria de indexación completamente cerrada y patentada que aísla por completo las levas de accionamiento internas y los rodamientos del polvo en suspensión. Combinada con una red automatizada de sensores de circuito cerrado, una tasa de separación de cápsulas del 99,9% y rechazo automatizado de fallos, evita los atascos mecánicos y las microparadas habituales en las máquinas antiguas de torreta abierta.
P2: ¿Puede este llenador automático de cápsulas manipular cápsulas vegetales orgánicas HPMC frágiles sin agrietarlas?
R: Sí, absolutamente. La máquina cuenta con pistas de clasificación pulidas como espejo, dedos de orientación suaves y tratamientos superficiales de cromo antiestáticos en todas las áreas de contacto con las cápsulas. Esta ruta de baja fricción garantiza que las cápsulas vegetales frágiles de HPMC y pullulan se orienten, separen y cierren suavemente sin astillado de bordes ni grietas en las paredes.
P3: ¿Cuánto tiempo tarda un cambio completo de formato de tamaño de cápsula en la NJP-1500D?
R: Gracias al posicionamiento mediante pasadores de precisión y a los sujetadores mecánicos de liberación rápida, un solo técnico puede completar un cambio completo de formato, incluidos segmentos, pistas del cargador y bloques de pasadores de compactación, en solo 15 a 20 minutos sin necesidad de herramientas de calibración especializadas.
P4: ¿Cómo evita el sistema de compactación de 5 etapas las variaciones de peso del polvo?
R: En lugar de forzar la formulación para formar un tapón mediante una única carrera de compresión rápida, la máquina comprime el polvo gradualmente durante cinco etapas distintas. Esta compactación incremental permite que el aire atrapado se libere suavemente, igualando la densidad en todos los orificios de dosificación y manteniendo las variaciones de peso de llenado estrictamente dentro de ±1,5%, incluso al procesar extractos botánicos que no fluyen libremente.
P5: ¿Qué documentos de validación se suministran para auditorías farmacéuticas internacionales?
R: Cada máquina se envía directamente de fábrica con un paquete completo de validación normativa. Esto incluye certificación CE completa, esquemas eléctricos, registros de trazabilidad de materiales y plantillas completas en inglés nativo para Cualificación de Instalación (IQ), Cualificación Operativa (OQ) y Cualificación de Rendimiento (PQ).
