Cambio de formato en la máquina llenadora de cápsulas: 5 piezas clave a ajustar

Máquina de llenado de cápsulasEl cambio de formato es una operación rutinaria para los fabricantes farmacéuticos de múltiples productos.tamaños de cápsulasUn sistema de cambio bien diseñado puede simplificar considerablemente este proceso. En lugar de invertir demasiado tiempo en el desmontaje y ajuste complejos, los operarios pueden centrarse en un número limitado de componentes clave y completar el cambio de forma eficiente.

Este artículo explica cinco aspectos clave que intervienen en el cambio de tamaño de las cápsulas, los problemas comunes que se presentan durante los cambios tradicionales y cómo nuestra máquina está diseñada para que el proceso sea más rápido y preciso.

1. Compatibilidad de la máquina de llenado de cápsulas: Una máquina sirve para varios tamaños de cápsulas.

En la producción de cápsulas, los distintos productos pueden requerir diferentes tamaños según su formulación, densidad del polvo y volumen de llenado. Para los fabricantes que manejan productos diversos, la capacidad de producir cápsulas de múltiples especificaciones en la misma máquina ofrece mayor flexibilidad de producción. Esta sección explorará los tamaños de cápsulas más comunes que maneja la máquina de llenado de cápsulas y sus beneficios para los fabricantes.

1.1 Tamaños de cápsulas compatibles

Las cápsulas están disponibles en diferentes tamaños estándar para adaptarse a distintas formulaciones, requisitos de dosificación y volúmenes de llenado. En el caso de las cápsulas duras, los tamaños comunes van desde el 000# hasta el 5#, siendo el 000# el más grande y el 5# el más pequeño dentro de la gama de tamaños estándar.

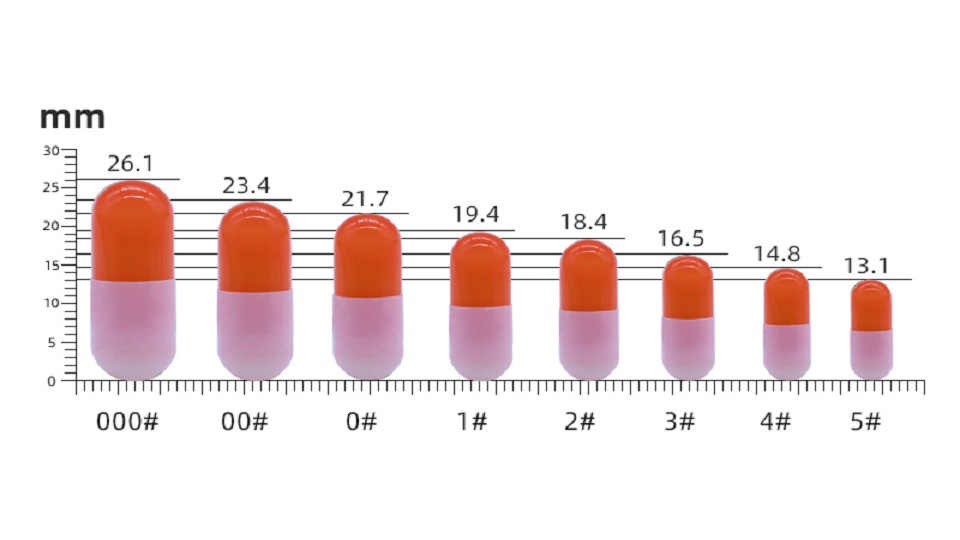

Diferentes tamaños de cápsulas

Una máquina de llenado de cápsulas con un amplio rango de tamaños puede configurarse para procesar múltiples especificaciones de cápsulas, desde 000# hasta 5#, cambiando las piezas correspondientes y realizando los ajustes necesarios. Los componentes que posicionan, separan, llenan y descargan directamente las cápsulas deben ser compatibles con el tamaño de cápsula seleccionado.

1.2 Beneficios de la compatibilidad con múltiples tamaños

La capacidad de producir cápsulas de varios tamaños en una sola máquina de llenado de cápsulas proporciona a los fabricantes una mayor flexibilidad de producción.

Producir varios productos en una sola máquina.

Los distintos productos farmacéuticos, nutracéuticos y sanitarios pueden requerir cápsulas de diferentes tamaños según la dosis, la formulación y los requisitos del producto. Una máquina de llenado de cápsulas multitamaño permite a los fabricantes, especialmente a las organizaciones de desarrollo y fabricación por contrato (CDMO), gestionar diferentes productos con una sola máquina.

Reducir la inversión en equipos.

Una máquina de llenado de cápsulas capaz de procesar cápsulas de varios tamaños puede reducir la necesidad de equipos de producción adicionales. Además, puede ayudar a los fabricantes a aprovechar mejor el espacio limitado en la planta de producción.

Mejorar la flexibilidad de producción.

Los fabricantes que producen varios productos o lotes de diferentes tamaños pueden cambiar las especificaciones de las cápsulas según su programa de producción.

Sin embargo, la compatibilidad con diferentes tamaños de cápsulas es solo una parte de la ecuación. La eficiencia del proceso de cambio es igualmente importante. Si cambiar el tamaño de las cápsulas requiere procedimientos complicados y largos tiempos de inactividad, se puede perder parte de la flexibilidad que ofrece la compatibilidad del llenador de cápsulas.

2. Un vistazo al cambio de la máquina de llenado de cápsulas

Si bien una máquina de llenado de cápsulas puede procesar cápsulas de varios tamaños, no basta con cambiar la configuración en el panel de control. Los componentes mecánicos deben adaptarse a las especificaciones de la nueva cápsula.

Esta sección tiene como objetivo presentar cinco componentes clave que deben sustituirse durante el cambio de la llenadora de cápsulas, y explicar de dónde provienen los principales problemas del cambio tradicional y por qué un diseño que facilite el cambio es importante para la eficiencia de la producción.

2.1 Cinco partes clave para ajustar

Al cambiar de un tamaño de cápsula a otro, es necesario ajustar la llenadora de cápsulas en cinco partes clave: la estación de alimentación de cápsulas, los moldes superior e inferior, el disco dosificador y el rascador de polvo, las varillas de llenado y la estación de descarga de cápsulas.

La estación de alimentación de cápsulas se encarga de guiar y manipular las cápsulas vacías hacia los moldes superior e inferior. Las cápsulas tienen diferentes diámetros y longitudes. Por lo tanto, el peine de siembra, la bandeja de volteo y el soporte de las cápsulas deben ajustarse a las dimensiones del producto seleccionado.

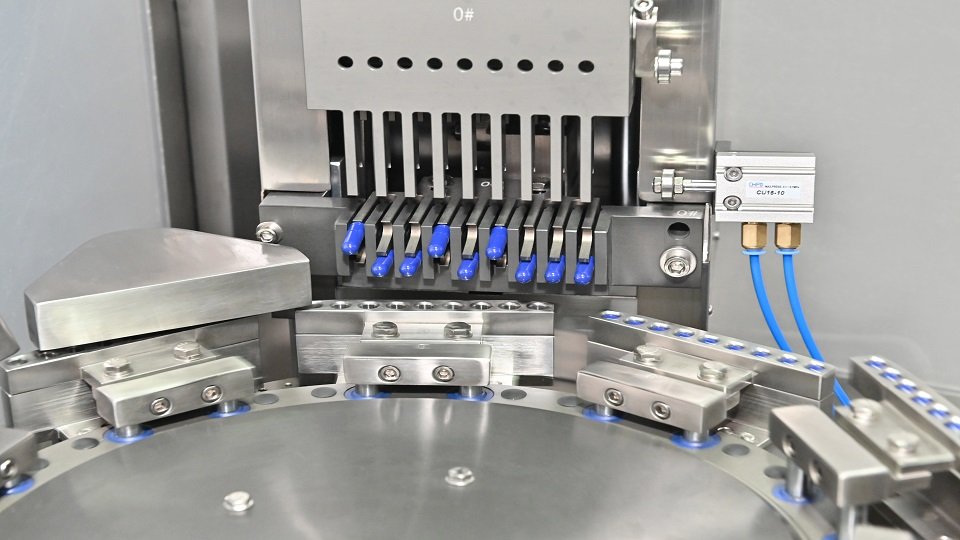

Estación de alimentación de cápsulas

Los moldes superior e inferior son responsables de sujetar los cuerpos y las tapas de las cápsulas, respectivamente, durante los procesos de separación, llenado de polvo y cierre. Dado que las cápsulas de diferentes tamaños tienen dimensiones externas distintas, las cavidades del molde deben corresponder a las especificaciones de la cápsula. Es necesario cambiar los moldes para que las cápsulas queden correctamente posicionadas durante el proceso.

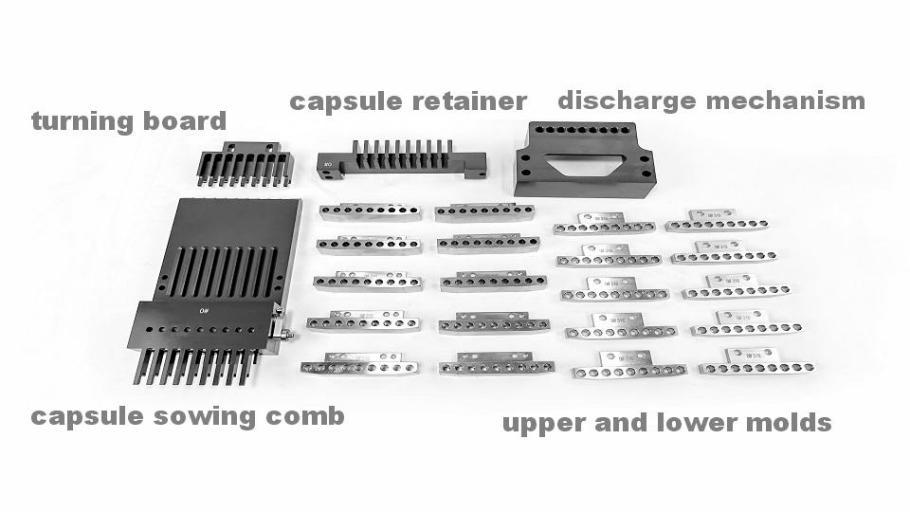

Parte de los moldes de la máquina de llenado de cápsulas

El disco dosificador es uno de los componentes más importantes que afectan al polvo.peso de rellenoDurante el funcionamiento, el polvo se acumula y comprime en el disco dosificador para formar el tapón necesario antes de ser transferido al cuerpo de la cápsula. Dado que las cápsulas tienen volúmenes internos diferentes, el disco dosificador debe ajustarse a las especificaciones requeridas. El rascador de polvo trabaja en conjunto con el sistema de dosificación para controlar y mantener la capa de polvo en el disco dosificador. Su posición también debe ajustarse correctamente para garantizar una dosificación estable.

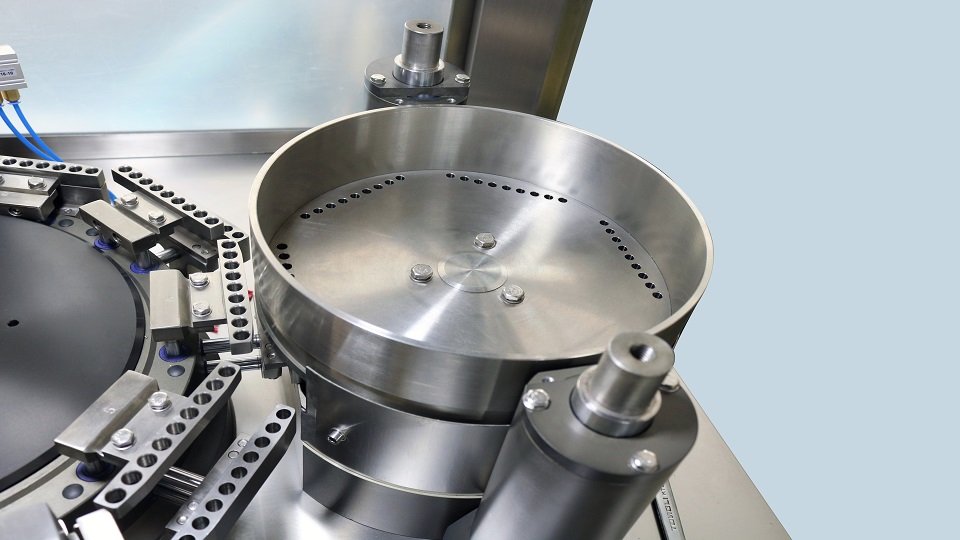

Disco dosificador

The filling rods compress the powder within the dosing disc and help form the powder plug that is subsequently transferred into the capsule body. Different capsule sizes require corresponding filling components to ensure that the powder plugs are properly formed and transferred. Therefore, the filling rods need to be changed during capsule filler changeover.

After filling and capsule locking, finished products are discharged from the capsule filling machine. The discharge mechanism needs to accommodate the dimensions of the finished capsule. Its position therefore needs to be adjusted according to the capsule size to ensure smooth discharge.

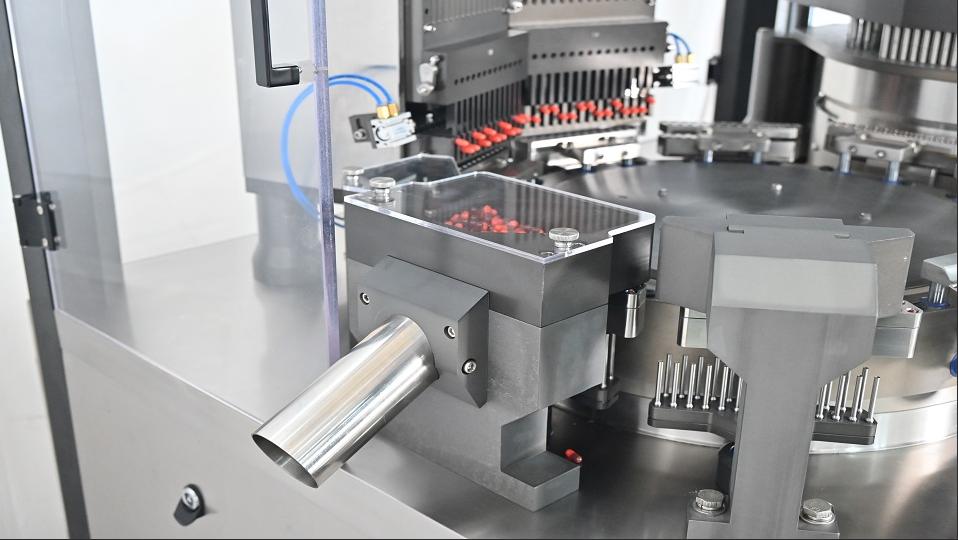

Discharge station

2.2 Common Problems with Traditional Capsule Filling Machine Changeover

Although changing capsule sizes is a standard operation, poorly designed changeover procedures of capsule filling machine can create considerable inconvenience for operators. Here are some common problems with traditional capsule filling machine changeover.

Long changeover time

Multiple format parts need to be removed, replaced, and adjusted. If every step requires complicated disassembly, the machine may remain idle for an extended period. Long downtime could significantly affect production capacity and stability.

Difficult alignment

After replacing components, their positions need to be accurately aligned. If alignment is time-consuming or relies heavily on operator experience, the changeover process becomes less efficient. What’s more, misalignment can cause inaccurate filling weight and even machine shutdown.

Repeated adjustment

Even after installing the correct format parts, operators may need to fine-tune their positions. Without convenient adjustment mechanisms, this can make the changeover process of capsule filling machine unnecessarily complicated.

These issues are particularly noticeable for manufacturers producing multiple products or frequently switching between capsule specifications.

2.3 Why Faster Changeover Matters

For manufacturers with frequent product changes,changeover timeis directly related to production efficiency.

A shorter and more convenient changeover process can:

• Reduce machine downtime
• Increase equipment utilization
• Simplify operator work
• Make multi-product manufacturing more practical

Therefore, when evaluating a capsule filling machine, manufacturers should consider not only product compatibility, but also how easily the machine can change between them.

3. How Do We Achieve Easy Changeover

Our capsule filling machine features modular design, making the key changeover parts quick and easy to replace. The operations are straightforward, reducing both changeover time and operational complexity. This allows manufacturers, especially CDMO, to switch between different products more efficiently, minimizing downtime and enabling faster production changeovers.

3.1 Capsule Feeding Station

To switch capsule feeding station during changeover of our capsule filling machine, first you only need loosen the fixing screws and orderly remove the capsule sowing comb, capsule retainer and turning board. Then install the corresponding capsule retainer, turning board and capsule sowing comb for the new capsule size in sequence.

After installation, the key issue is not simply whether the components are securely fixed, but whether they are accurately aligned with each other and the molds. Therefore testing rods are provided for right positioning between capsule retainer and upper and lower molds below it. This reduces reliance on visual judgment and makes the positioning process more repeatable and operator-friendly.

3.2 Upper and Lower Mold

The upper and lower molds are another critical group of components that must be changed when switching products. During capsule filler changeover, remove the existing upper and lower molds and install the mold set corresponding to the new capsule size.

Firstly install lower molds with screws, and then upper molds. In the whole process, alignment is of the ultimate importance. If the molds are not correctly aligned, the capsule may not be positioned properly during operation, which can affect capsule feeding and locking, and increase the risk of filling inaccuracy as well as mechanical interference.

Our machine provides high precision testing rods to assist mold alignment. During installation, two testing rods are placed each side of upper and lower molds. Then, rotate the rods while adjusting the position of the upper mold. The operator can judge the alignment by checking the tightness and resistance when turning the testing rods. If the upper mold is not correctly positioned, the rods may be difficult to turn or experience excessive resistance.

Continue fine-tuning the upper mold position until the calibration rods can move up and down smoothly without being stuck or excessively tight. Once the alignment is confirmed, tighten the fixing screws to secure the upper mold in the correct position.

This calibration method provides a clear physical reference for mold alignment, making the adjustment more accurate and easier for operators to perform. This turns what could otherwise be a time-consuming trial-and-error adjustment into a more controlled positioning process.

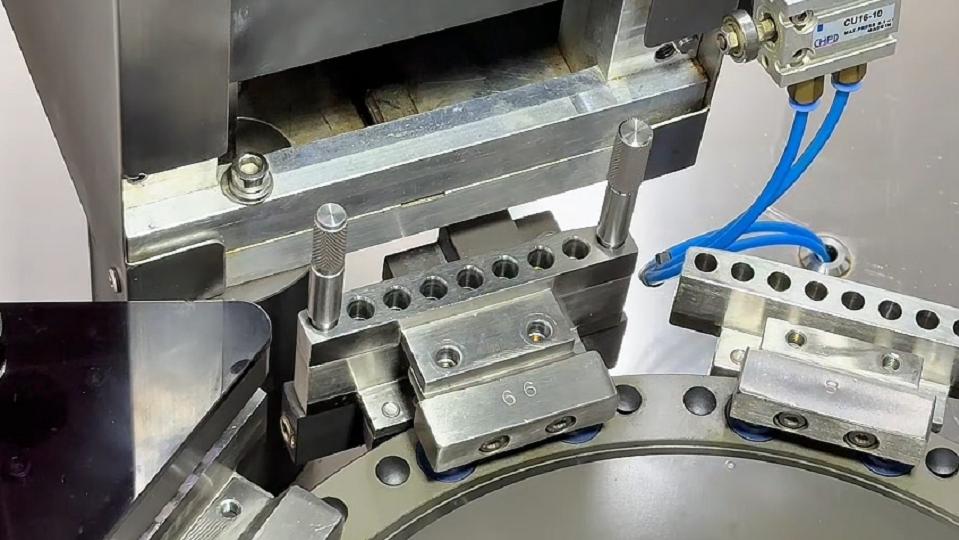

Install upper and lower molds with testing rods

3.3 Dosing Disc and Powder Scraper

During changeover of capsule filling machine, dosing disc and powder scraper of filling station should be replaced, which involves calibration adjustment after replacement.

To simplify this process and reduce material leakage, filling station of our capsule filler is equipped with a multi-dimensional adjustment mechanism, allowing the dosing disc to be adjusted in multiple directions. Also, with feeler gauge, the gap between dosing disc and copper plate can be precisely adjusted.

The powder scraper is also changed or adjusted accordingly to ensure that the powder is properly distributed and leveled across the dosing area.

What’s more, since the dosing disc directly influences the powder filling volume, different production requirements may call for different dosing configurations. Therefore, we provide dosing discs in not only different sizes, but also different thicknesses.

This gives customers greater flexibility when configuring the machine for different capsules and powder filling requirements, rather than limiting the changeover to capsule-size matching alone.

3.4 Filling Rod

Filling rod replacement is another important step in capsule size changeover. In traditional capsule filling machines, filling rods are often removed and replaced one by one. When a complete set of filling rods needs to be changed, this process can be time-consuming. In addition, the height of each filling rod needs to be adjusted accurately, making it difficult to achieve consistent positioning and increasing the operator’s workload.

To make this process faster and easier, our machine uses pull-out slot filling rod holder. Instead of replacing the filling rods individually, the holder can securely clamp a complete set of filling rods, allowing the entire set to be removed and replaced as one unit. This significantly simplifies the changeover process and reduces the time required for filling rod replacement.

The filling station is also equipped with clear calibrations, providing a direct reference for height adjustment of filling rods.

By combining the set-based filling rod replacement design with clear height graduations, our machine makes both replacement and height adjustment faster, easier, and more precise, helping maintain consistent filling weight during production.

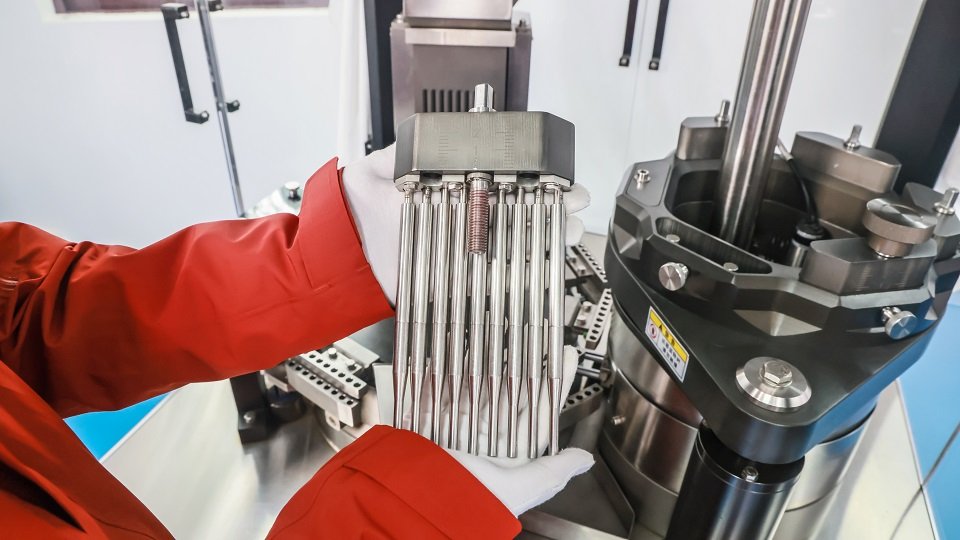

Pull-out slot filling rod holder

3.5 Capsule Discharge Station

The final part to replace is the capsule discharge station. After filling and capsule closing, the finished capsules need to be transferred out of the machine smoothly. Since different capsule specifications have different dimensions, the discharge mechanism needs to be positioned accordingly.

Simply adjusting the corresponding screws to switch discharge mechanism for the new capsule specification is enough. Also, it is important to check whether the discharge port in alignment with the capsule ejection pin.

4. Conclusión

Para los fabricantes que producen cápsulas con diversas especificaciones, especialmente los fabricantes por contrato, una máquina de llenado de cápsulas compatible con múltiples tamaños es fundamental. Poder procesar cápsulas de diferentes tamaños en una sola máquina les brinda mayor flexibilidad para satisfacer las diversas necesidades de producción y los pedidos de los clientes.

Sin embargo, la compatibilidad es solo el punto de partida. Para las máquinas de llenado de cápsulas que cambian frecuentemente entre diferentes tamaños, el tiempo necesario para el cambio y la dificultad de la operación pueden tener un impacto aún mayor en la producción. Un cambio complicado implica un mayor tiempo de inactividad de la máquina, mientras que los ajustes repetidos y laboriosos pueden reducir la eficiencia general de la producción y afectar su sostenibilidad.

Teniendo en cuenta estos problemas que enfrentan los clientes, Rich Packing diseñó una máquina de llenado de cápsulas con una estructura modular y orientada al cambio de formato para que la sustitución y el ajuste de cinco piezas principales sean más rápidos, sencillos y precisos.

Nuestra máquina ayuda a los clientes a acortar los tiempos de cambio de formato, reducir las dificultades operativas y reanudar la producción con mayor rapidez. Esto proporciona una base práctica para una producción estable y continua, especialmente para los fabricantes que manejan múltiples especificaciones de cápsulas.

Cambio rápido de la máquina de llenado de cápsulas de Rich Packing
