Máquina de envasado en blíster DPP-370Ultra

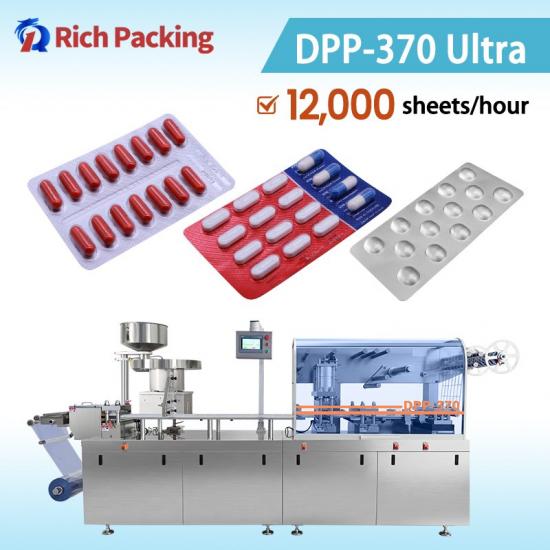

Máquina de embalaje en blíster DPP-370Ultra

*** Parámetro técnico

Qué puede DPP-370Ultra Máquina de embalaje en blíster Aportarle en los sectores farmacéutico y nutracéutico

Plano de parámetros técnicos: encapsulación de dosis sólidas de alta capacidad

Al evaluar maquinaria para líneas automatizadas de embalaje secundario de dosis sólidas, los comités de adquisición y los ingenieros de validación dejan de lado las afirmaciones superficiales para analizar capacidades físicas exactas y límites dimensionales. La DPP-370Ultra Máquina blíster para tabletas y cápsulas La plataforma está diseñada para cerrar la brecha entre una producción de alta velocidad y una flexibilidad de formatos amplios. A continuación se muestran los datos de ingeniería verificados que describen las capacidades principales de procesamiento de la máquina:

Introducción: Elevando el rendimiento y la calidad en el envasado de blíster a gran escala

Para plantas farmacéuticas de fabricación de alto volumen, empresas de suplementos nutricionales con gran demanda y organizaciones de envasado por contrato (CMO), mantener una línea eficiente de formas farmacéuticas sólidas requiere equipos que equilibren una producción rápida con un control operativo preciso. A medida que las demandas del mercado se orientan hacia la fabricación por contrato de alta variedad y bajo volumen junto con campañas masivas de medicamentos superventas, las áreas de envasado enfrentan un doble desafío complejo: lograr velocidades de salida lineal ultrarrápidas mientras se minimiza el tiempo de inactividad de los cambios de producto que requieren muchas herramientas. Las termoformadoras de blíster obsoletas y las máquinas mecánicas antiguas de cadena de eslabones frecuentemente no cumplen estos estándares modernos, lo que provoca errores acumulativos de sincronización, un alto desperdicio de material durante el empalme de la banda y largos tiempos de configuración que reducen la Eficacia Global del Equipo (OEE).

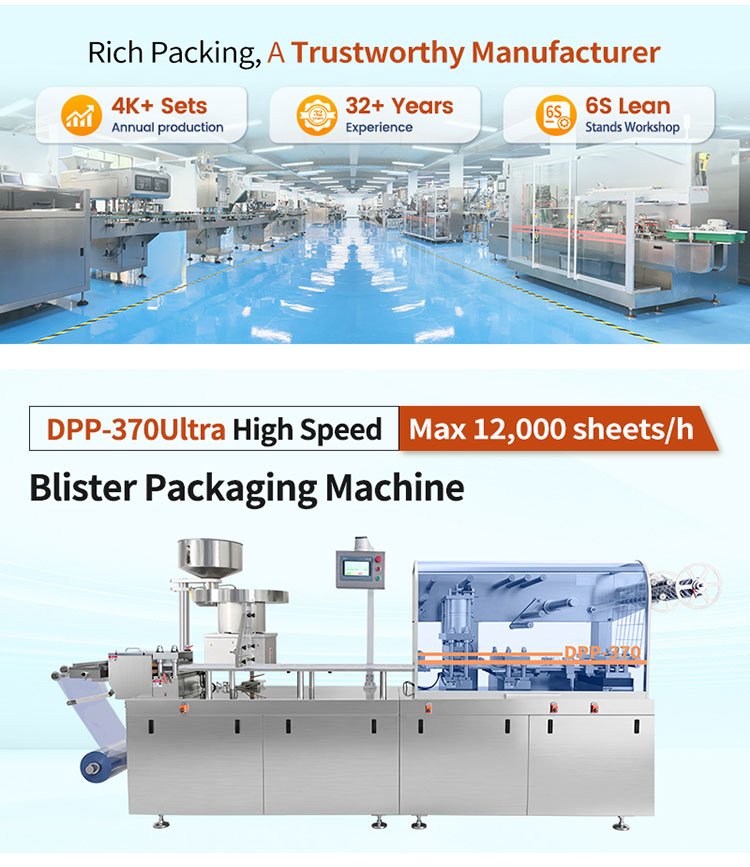

La DPP-370Ultra Máquina de envasado de blíster ofrece una alternativa de alto rendimiento a los sistemas tradicionales de leva mecánica. Diseñada con un área activa de conformado ampliada de 120*360 mm esta plataforma permite patrones de distribución de envases blíster de varias filas y múltiples configuraciones que optimizan el uso del material en cada corte individual. Ya sea que procese laminados plásticos termoformables como Alu-PVC, PVDC de alta barrera, Aclar o matrices de aluminio de conformado en frío (Alu-Alu), el sistema mantiene una distribución uniforme de la presión y una integridad absoluta del sellado. Al centrarse en subconjuntos mecánicos modulares sin herramientas y bucles de control digitales, la máquina elimina los problemas habituales de fugas de polvo suelto, adelgazamiento de las paredes de las cavidades y ajustes lentos de formato.

Desacoplamiento técnico: cómo la plataforma DPP-370Ultra optimiza el ciclo de vida del envasado

Para apreciar realmente la fiabilidad operativa de la DPP-370Ultra plataforma, se debe examinar el paso a paso del recorrido de los materiales a través de sus estaciones de procesamiento continuo:

El proceso comienza en la estación de desenrollado automatizada, donde las películas de plástico base o de aluminio conformado en frío se introducen en la máquina de blíster de embalaje de placa plana máquina. La película pasa sobre una mesa de empalme integrada y entra en la estación de calentamiento de placa plana. Aquí, placas de contacto dobles aplican energía térmica perfectamente uniforme en toda la lámina de plástico, ablandándola sin causar puntos calientes localizados ni degradación del material. Una vez calentada, la banda avanza hacia la estación de conformado de placa plana. Mediante una combinación de aire comprimido positivo, el plástico se forma en cavidades precisas de hasta 15 mm de profundidad (o hasta 26 mm para perfiles personalizados), garantizando un grosor de pared de bolsillo altamente uniforme en toda la matriz de 120 mm * 360 mm.

A continuación, las cavidades formadas entran en la zona de alimentación, donde un sistema de alimentación personalizado y específico para cada material llena cada bolsillo con absoluta precisión. La banda llena se desplaza después a la estación de sellado de placa plana, donde la lámina de aluminio de cubierta se une al laminado base bajo presión y temperatura estrictamente controladas. Un sistema de visión de alta resolución inspecciona la banda sellada en tiempo real, comprobando si hay cavidades vacías o productos rotos. Finalmente, la banda avanza mediante un conjunto de tracción con servomotor independiente hasta la estación de corte. Funcionando a velocidades de hasta 40 cortes por minuto, la cortadora separa la banda en blísteres perfectamente terminados paquete blísters, desviando automáticamente cualquier paquete defectuoso a un contenedor de rechazo seguro.

9 innovaciones principales de ingeniería de la DPP-370UltraPlataforma

La impresionante capacidad de producción y la flexibilidad operativa diaria de la DPP-370Ultra Gran capacidad Máquina de embalaje en blíster se basan en 9 innovaciones principales de ingeniería. Cada característica está diseñada para abordar un cuello de botella específico de producción en el mundo real:

1. Integración de componentes principales de clase mundial (Siemens, Schneider, Omron)

Depender de componentes de automatización eléctrica genéricos o sin marca introduce riesgos operativos importantes, incluidos retrasos impredecibles en el control, fallos prematuros de componentes y largos tiempos de espera para piezas de repuesto internacionales.

●La solución mecánica: Toda la arquitectura de automatización, accionamiento y control de la DPP-370Ultra está construida utilizando componentes premium obtenidos de marcas reconocidas mundialmente, incluidas Siemens, Schneider y Omron.

●El beneficio técnico: El PLC central de Siemens gestiona el procesamiento de datos de alta velocidad y coordina las estaciones de procesamiento mediante un bus digital rápido. Los contactores de Schneider y los sensores de Omron garantizan una fiabilidad eléctrica excepcional y una alta inmunidad al ruido, reduciendo los tiempos de inactividad eléctricos no planificados y asegurando un fácil acceso a piezas de repuesto estándar en todo el mundo.

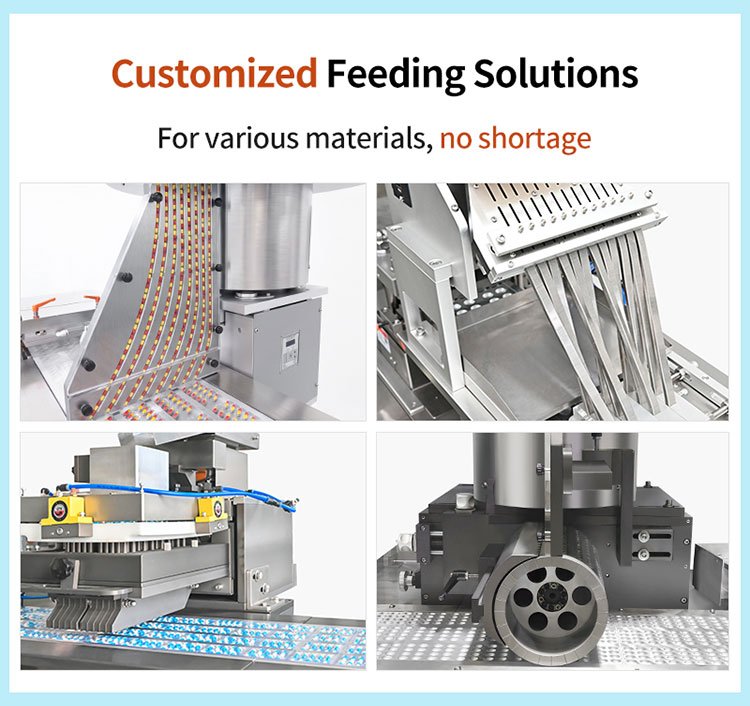

2. Configuraciones avanzadas de alimentación adaptadas para cero cavidades faltantes

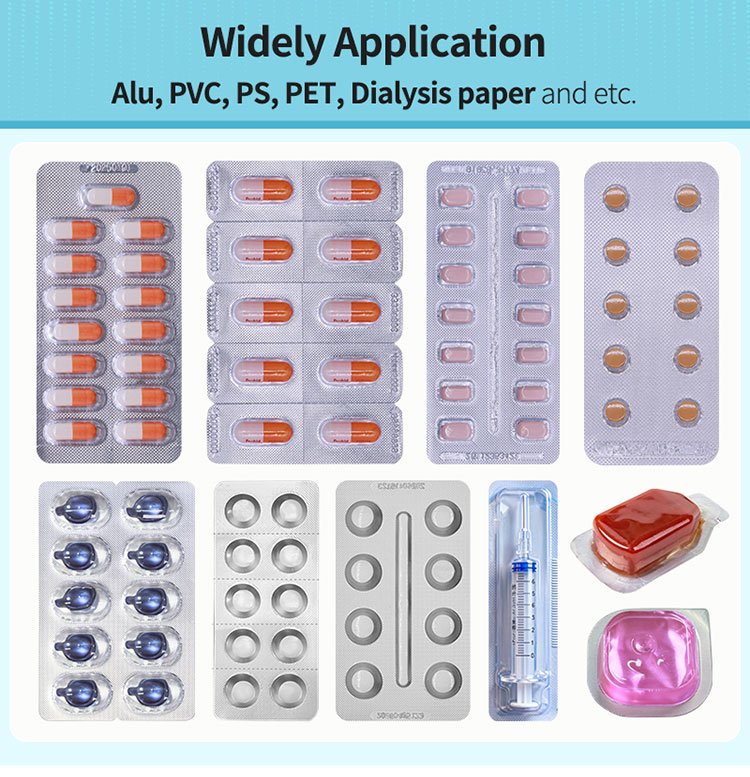

El procesamiento de diversas formas farmacéuticas sólidas, como cápsulas blandas resbaladizas, comprimidos oblongos con formas únicas o cápsulas de gelatina dura frágiles, requiere una manipulación especializada de materiales para evitar cavidades vacías en los blísteres.

●La solución mecánica: La máquina automática de embalaje en blíster abandona las pistas de caída por gravedad genéricas y de tamaño único, ofreciendo en su lugar soluciones de alimentación personalizadas adaptadas a las geometrías físicas únicas y la fricción superficial de su producto.

●El beneficio técnico: Al utilizar una gama de sistemas optimizados según las opciones, incluidos alimentadores de pista tipo cascada, configuraciones de tubos oscilantes o configuraciones especializadas de pista directa, la plataforma garantiza una tasa de llenado del 100%. Esta alimentación precisa elimina cavidades vacías, optimiza el rendimiento de la línea y mantiene un flujo de producto continuo a Ultravelocidades de línea máximas.

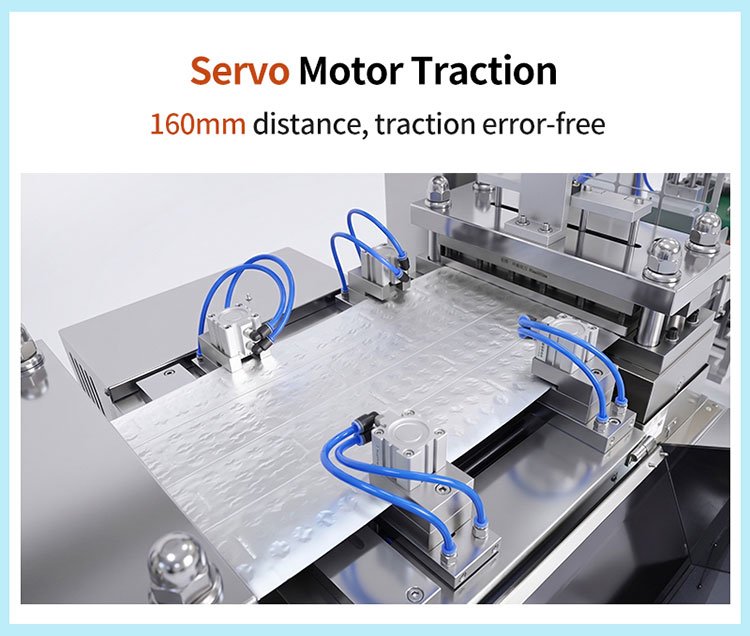

3. Sistema de tracción con motor servo de precisión (distancia estándar de 160 mm)

Debido al alargamiento de la cadena y al juego de los engranajes, los sistemas mecánicos tradicionales de avance de la banda son muy propensos a errores de paso después de un funcionamiento prolongado, lo que provoca que la cortadora corte el texto o las cavidades del blíster.

●La solución mecánica: La secuencia de indexación de la película es impulsada por una red independiente de tracción con motor servo de alto par capaz de mantener una distancia de indexación de 160 mm precisa.

●El beneficio técnico: El accionamiento servo calcula la posición exacta de la banda hasta el micrómetro en cada ciclo, eliminando por completo los errores de indexación acumulativos. Esta precisión digital mantiene las cavidades perfectamente centradas dentro de las herramientas de sellado y corte, reduciendo el desperdicio de material y garantizando una alineación impecable del blíster empaquetado incluso durante producciones continuas de alta velocidad de 40 cortes por minuto.

Comparación de la precisión de registro de la tracción servo

●Indexación por leva mecánica: Deriva acumulativa de posición por juego mecánico, alta del blíster tasa de desecho.

●DPP-370Ultra Accionamiento servo: Microajustes en tiempo real, indexación fija de 160 mm, deflexión cero.

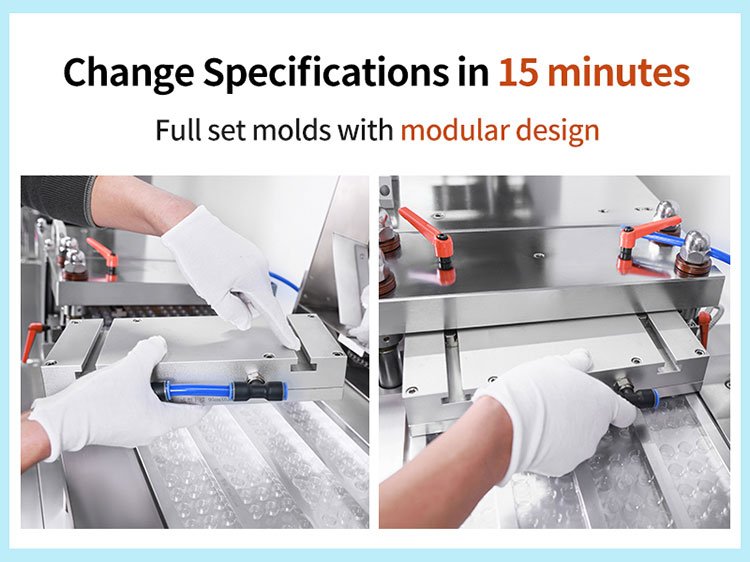

4. Arquitectura modular de cambio de formato con cajones en 15 minutos

Los tiempos de inactividad prolongados durante los cambios de lote pueden afectar gravemente la rentabilidad general de la fábrica, especialmente al cambiar entre diferentes perfiles de tabletas o al pasar de configuraciones de formado de blíster Alu-PVC a Alu-Alu.

●La solución estructural: Los conjuntos de formado, sellado y corte están diseñados utilizando un avanzado molde modular estilo cajón configuración.

●El beneficio técnico: Los juegos de herramientas están montados sobre guías deslizantes horizontales ultrasuaves y asegurados mediante mecanismos de bloqueo de acción rápida y pasadores de alineación integrados. Esto permite que un único operador de línea extraiga el formato anterior y bloquee la nueva matriz de tamaño en 15 minutos sin necesidad de herramientas, mejorando drásticamente su OEE.

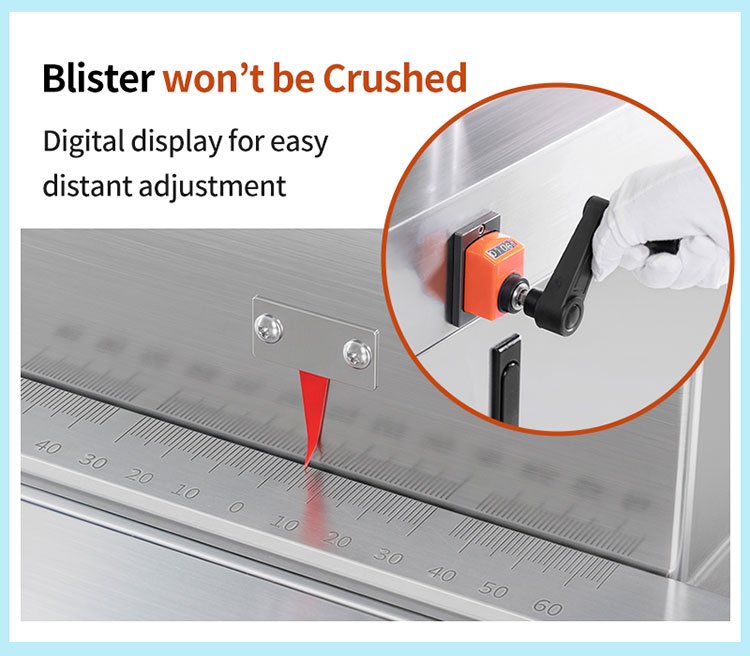

5. Calibración de distancia del volante externo microajustable

El ajuste preciso de la distancia de indexación en un sistema interno de rieles mecánicos suele requerir que los operadores detengan la producción, abran las protecciones de seguridad y realicen tediosos ajustes manuales de prueba y error.

●La solución estructural: Esla serie DPP máquina empacadora de blísteres de pastillas estructura cuenta con un volante externo ergonómico y calibrado conectado directamente al eje principal de indexación.

●El beneficio técnico: Los operadores pueden realizar ajustes precisos y en tiempo real del posicionamiento del proceso mientras la máquina permanece operativa. Este diseño externo mantiene los ajustes intuitivos, protege la seguridad del operador y permite una afinación instantánea de la alineación para compensar sutiles variaciones del material sin detener la línea.

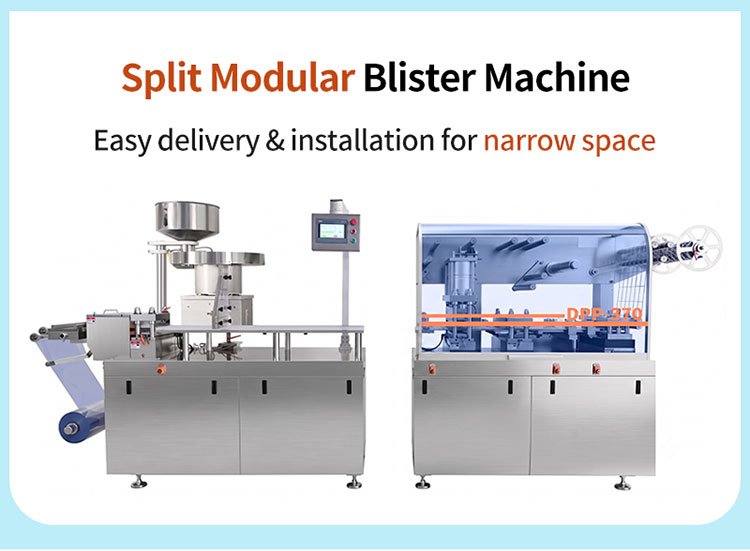

6. Arquitectura modular de bastidor dividido para espacios reducidos

La maquinaria industrial de embalaje rígida con bastidor único puede ser extremadamente difícil de maniobrar por pasillos estrechos, ascensores estándar y puertas de esclusa ajustadas durante la instalación en salas limpias.

●La solución estructural: El chasis utiliza un bastidor de diseño dividido inteligente y estructuralmente seguro que permite desmontar la máquina en módulos transportables.

●El beneficio técnico: Esta 370Ultra distribución modular facilita notablemente el transporte y la instalación en instalaciones con acceso físico limitado o espacios reducidos de salas limpias. Los componentes separados del bastidor pueden pasar por puertas estándar de forma independiente y volver a ensamblarse en el lugar con una alineación estructural perfecta, ahorrando miles de dólares en costos de modificación de las instalaciones.

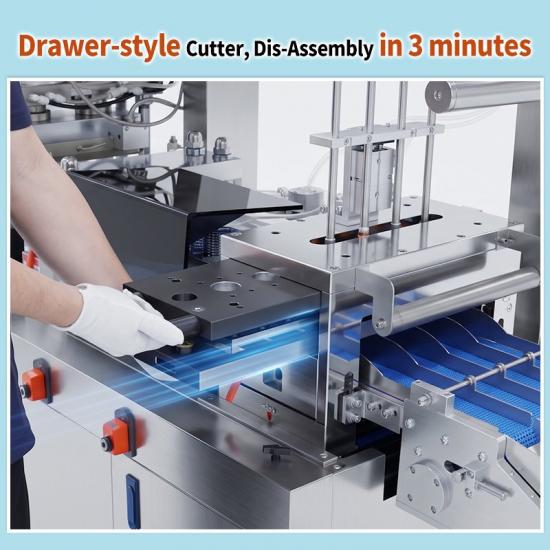

7. Mecánica de corte de extracción rápida en 3 minutos

La estación de punzonado de corte soporta un impacto mecánico intenso en cada carrera, lo que convierte el mantenimiento del cortador, la inspección de las cuchillas y la limpieza de formatos en cuellos de botella operativos frecuentes.

●La solución estructural: El conjunto de troquelado de alta resistencia está construido con un mecanismo especializado de seguimiento de cortador extraíble.

●El beneficio técnico: Al liberar dos manijas de sujeción rápida, todo el módulo de corte se desliza completamente hacia adelante fuera del bastidor de la máquina. Esta configuración abierta permite que un técnico complete inspecciones de cuchillas, limpieza o intercambios completos del conjunto dentro de 3 minutos, minimizando el tiempo de inactividad en la etapa final de la línea de envasado.

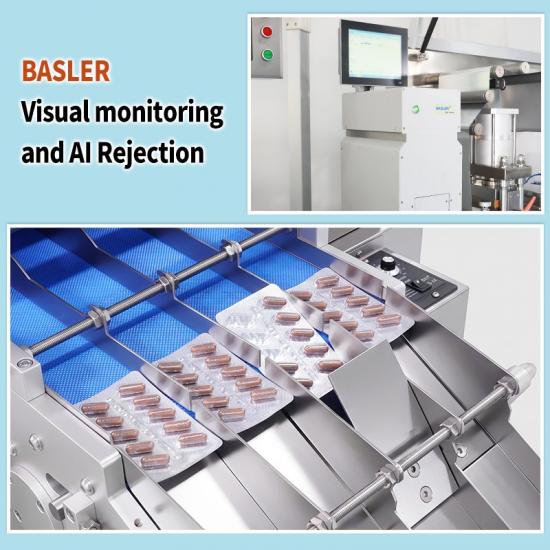

8. Sistemas de inspección visual automatizada en tiempo real y rechazo de defectos

Los controles de calidad manuales no pueden seguir el ritmo de las líneas de alta velocidad que funcionan a 200 placas por minuto, lo que crea el riesgo de que blísteres vacíos o tabletas dañadas pasen a los cartones comerciales finales.

●La solución electrónica: La línea integra un sistema de cámara de monitoreo visual de grado industrial ubicado directamente después de la zona de alimentación del producto, combinado con una estación de rechazo neumática automatizada.

●El beneficio técnico: El sistema de máquina automática de envasado y sellado de blísteres escanea cada cavidad en cada carrera, identifica instantáneamente productos faltantes, colores incorrectos, fragmentos rotos o contaminación profundamente arraigada, y rechaza automáticamente el producto defectuosoblísteren un contenedor seguro sin ralentizar la línea. Esta inspección automatizada protege la reputación de su marca y garantiza el pleno cumplimiento de estrictas normas de validación farmacéutica.

9. Plataforma integrada de empalme de PVC para una sustitución rápida de la banda

Cuando se agota un rollo de materia prima, pasar manualmente un nuevo rollo de película a través de una compleja serie de rodillos de tensión provoca retrasos importantes y genera secciones de material sin calentar y desperdiciadas.

●La solución estructural:Ubicada inmediatamente después del carrete de desenrollado de película se encuentra una plataforma dedicada de superficie plana de empalme de PVCequipada con abrazaderas neumáticas dobles para película y una guía de corte de borde recto integrada.

●El beneficio técnico:Cuando se agota un rollo de película, el operador sujeta el borde final de la banda antigua junto al borde inicial del nuevo rollo, realiza un corte limpio y los une con cinta en cuestión de segundos. Esta plataforma integrada mantiene el material perfectamente alineado, reduce el tiempo de inactividad durante la sustitución del material y evita arrugas en la película o errores de seguimiento cuando se reanuda la producción.

Comparación de especificaciones técnicas: estándar frente a DPP-370Ultra

Para ayudar a los directores de producción y a los agentes de compras corporativas a evaluar el rendimiento de la línea, la matriz de datos siguiente compara la capacidad operativa de la DPP-370Ultra máquina de envasado blíster por termoformado con la maquinaria estándar de envasado blíster de gama media:

La máquina automática de blíster DPP-370Ultra es su elección para la producción de envases blíster

Al invertir en una máquina de gran escala DPP-370Ultra máquina de envasado blíster, los gerentes de operaciones con visión de futuro miran más allá del gasto de capital inicial y evalúan el Costo Total de Propiedad (TCO) y el retorno de inversión (ROI) a largo plazo. La maquinaria que depende de enlaces mecánicos tradicionales suele generar costos operativos ocultos, incluidos desperdicios excesivos de material por desviación del indexado, horas de producción perdidas durante cambios de herramientas múltiples y gastos continuos de mantenimiento por levas mecánicas desgastadas.

La DPP-370Ultra elimina directamente estas ineficiencias financieras. Al limitar la tolerancia de indexado a un accionamiento servo de error cero y optimizar la disposición de corte para reducir el desperdicio de recorte de bordes, el sistema reduce los costos mensuales de consumo de lámina hasta en un 12% a 15%. Además, al reducir los tiempos de cambio de formato de horas a un proceso sin herramientas de 15 minutos, las instalaciones que operan con programas de alta variedad y lotes cortos recuperan valiosas horas de producción cada semana.

Además, nuestra plataforma de fabricación simplifica el cumplimiento normativo internacional. Rich Packing garantiza que la DPP-370Ultra se construya desde cero para satisfacer los estrictos requisitos de validación de la FDA, EMA y WHO-GMP. Cada máquina de alta velocidad sale de nuestra fábrica acompañada de un completo paquete de documentación de validación en inglés nativo. Este paquete proporciona plantillas preparadas para la Calificación de Instalación (IQ), Calificación Operacional (OQ) y Calificación de Rendimiento (PQ). Al proporcionar diagramas de cableado verificados, certificados de materiales para puntos de contacto de acero inoxidable SUS316L y protocolos de calibración paso a paso, ayudamos a su equipo interno de Garantía de Calidad (QA) a reducir drásticamente los costos de validación y poner en funcionamiento rápidamente su nueva línea.

Preguntas frecuentes técnicas completas de la máquina empacadora de blíster de alta velocidad DPP

P1: ¿Cómo logra la arquitectura de placa plana de la DPP-370Ultra una capacidad de formado más profunda en comparación con las máquinas de blíster de rodillos rotativos?

R: Los sistemas de envasado blíster con rodillos rotativos forman los alvéolos durante el contacto continuo de rodadura, lo que limita el tiempo disponible de formado y puede estirar de manera desigual el material sobre alvéolos profundos. La DPP-370Ultra utiliza una configuración de termoformado de placa plana donde la película permanece estacionaria durante la fase de presión positiva de aire. Esta distribución uniforme de presión permite una profundidad de formado estándar de 15 mm y admite profundidades personalizadas de hasta 26 mm sin adelgazar ni rasgar las paredes de la película, lo que la hace ideal para tabletas grandes, cápsulas blandas profundas y dispositivos médicos.

P2: ¿Cuál es la lógica mecánica detrás del cortador extraíble de 3 minutos y cómo mejora la seguridad de la línea?

R: Los troqueles de corte tradicionales están atornillados profundamente dentro del bastidor de la máquina, lo que requiere que los técnicos se inclinen dentro del mecanismo con herramientas especializadas para realizar la limpieza o ajustes de tamaño. La máquina automática de blíster DPP-370Ultra tiene un cortador extraíble montado sobre rieles deslizantes lineales de alta resistencia. Al liberar dos asas ergonómicas de sujeción rápida, todo el conjunto de corte se desliza completamente hacia adelante fuera del chasis de la máquina. Este diseño abierto permite inspecciones rápidas de las cuchillas y mantenimiento sin herramientas en 3 minutos mientras protege a los técnicos de lesiones.

P3: ¿Cómo maneja la tracción del motor servo el cambio entre películas Alu-PVC estándar y laminados rígidos Alu-Alu de conformado en frío?

R: El aluminio de conformado en frío (Alu-Alu) no tiene elasticidad térmica y requiere una mayor fuerza de tracción mecánica y carreras de alimentación modificadas en comparación con los plásticos termoformables. La DPP-370Ultra utiliza una red independiente de tracción con motor servo Siemens de alto torque que mantiene una distancia de indexado perfecta de 160 mm. Al cambiar materiales, el operador simplemente selecciona el perfil Alu-Alu preconfigurado en la HMI de pantalla táctil. El accionamiento servo ajusta automáticamente sus límites de torque y perfiles de carrera de forma digital, eliminando la necesidad de cambios físicos de engranajes o modificaciones estructurales.

P4: ¿Por qué es importante un diseño de bastidor dividido y compromete la rigidez estructural de la máquina durante operaciones de alta velocidad de 40 cortes/min?

R: El diseño de bastidor dividido permite separar la máquina en secciones modulares para facilitar el transporte por pasillos estrechos de salas limpias y ascensores estándar. No compromete la rigidez estructural porque los módulos se alinean mediante llaves industriales de alta precisión y se aseguran con pernos estructurales de acero de alta resistencia. Una vez reensamblado, el bastidor forma un chasis único y altamente rígido que absorbe fácilmente las fuerzas cinéticas generadas durante las operaciones de producción de alta velocidad de 40 cortes por minuto.

P5: ¿Puede el sistema automatizado de visión detectar roturas parciales de tabletas o contaminantes superficiales descoloridos dentro del alvéolo?

R: Sí. La plataforma integrada de monitoreo visual utiliza una cámara industrial de alta resolución combinada con matrices de iluminación LED ajustables conectadas a un módulo dedicado de procesamiento de imágenes. El software analiza cada cavidad en tiempo real, verificando la ausencia de artículos, cavidades vacías, variaciones de color y cambios dimensionales de hasta fracciones de milímetro. Si se detecta una tableta parcialmente rota o un contaminante extraño, el sistema rastrea el específico blíster y lo rechaza automáticamente en la estación de descarga sin interrumpir la producción continua de 200 placas por minuto.
