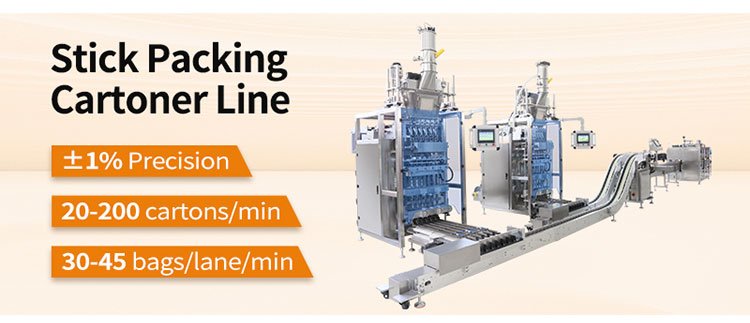

| Nombre | Línea de máquinas de envasado en cartón de múltiples carriles para sobres tipo stick |
| Capacidad | 2-16 carriles, 20-45 bolsas/carril/min |

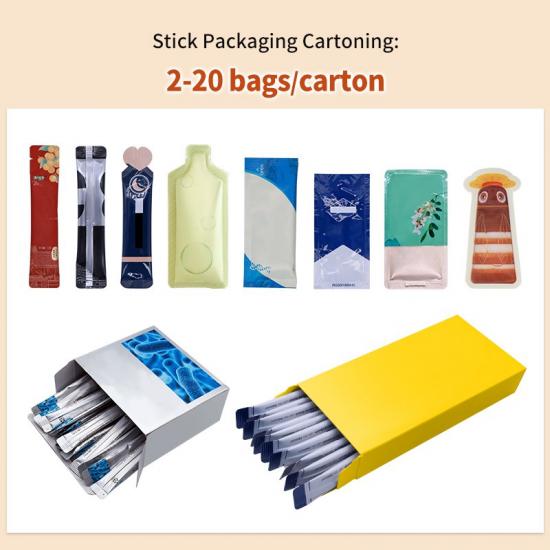

| Velocidad | 2-20 bolsas/caja, 20-200 cajas/min |
| Voltaje | AC380V trifásico 50Hz, se puede personalizar bajo pedido. |
¿Quieres saber más sobre este producto?
ENVÍA UN
MENSAJE
¿Hay algo que no esté claro?
No dudes en ponerte en contacto conmigo; estaré encantado de responder a todas tus preguntas.
Línea de encartonado de stick pack: Innovaciones para el envasado de sobres a alta velocidad.
En las industrias farmacéutica y nutracéutica globales, el envasado monodosis en sobres individuales ha experimentado un crecimiento exponencial, impulsado por su portabilidad inigualable, el control preciso de la dosificación y la mayor vida útil del producto. Los datos de Grand View Research muestran que el mercado global de envases monodosis crecerá a una tasa de crecimiento anual compuesta (TCAC) del 6,8 % hasta 2030, y las aplicaciones farmacéuticas y de suplementos dietéticos representarán más del 60 % de la demanda. Sin embargo, los fabricantes se enfrentan a problemas persistentes con los sistemas de envasado tradicionales fragmentados: las máquinas de envasado, clasificación y encartonado desconectadas generan problemas de sincronización, frecuentes atascos de material, recuentos inexactos, altas tasas de desperdicio y dificultades para cumplir con los estrictos requisitos de trazabilidad de lotes de las Buenas Prácticas de Fabricación (BPF).

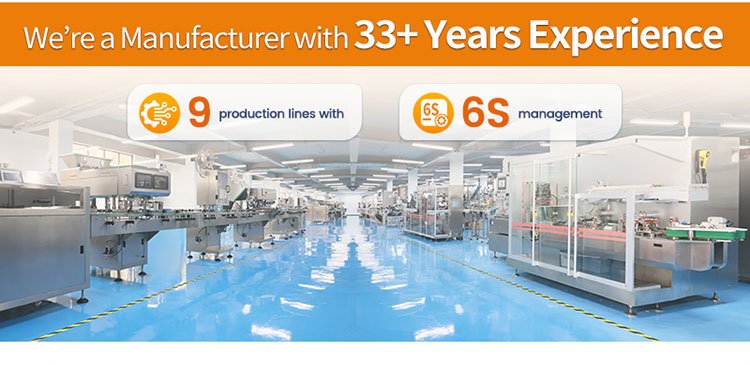

Para los fabricantes que buscan superar estos desafíos, un enfoque integrado es fundamental. Línea de envasado Stick Pack Cartoner es la solución definitiva. Como fabricante líder de maquinaria de envasado farmacéutico con más de 30 años de experiencia en la industria, Guangdong Rich Packing Machinery Co., Ltd. ha diseñado una línea de producción de barras multicanal totalmente integrada que combina una Empaquetadora de varillas multicanal totalmente servoaccionada Sistema de conteo y clasificación de precisión, módulo de organización y agrupación de bolsas y máquina de encartonado horizontal en un único flujo de trabajo sincronizado. Esta línea redefine la eficiencia, la precisión y el cumplimiento normativo para el envasado en stick pack.
La columna vertebral de ingeniería de la línea de máquinas de envasado en cartón para sobres: Control sincronizado totalmente servoaccionado
Una línea de envasado en cartón de alto rendimiento para bolsas tipo sobre no es simplemente la unión de máquinas individuales, sino un sistema de control de circuito cerrado totalmente sincronizado donde cada proceso funciona en perfecta armonía. La línea de Rich Packing se basa en una arquitectura de control de bus totalmente servo de Siemens, con cada estación principal equipada con un servomotor independiente de alta precisión, lo que elimina los principales inconvenientes de las líneas fragmentadas tradicionales: desajustes de velocidad, acumulación de material y frecuentes paradas no planificadas.
5 innovaciones clave de la línea de embalaje Stick Packing de Rich Packing
1. Funcionamiento estable a alta velocidad: 30-50 cortes/minuto constantes para una producción ininterrumpida.
La principal limitación de los sistemas tradicionales de encartonado de bolsas tipo stick pack radica en el equilibrio entre velocidad y estabilidad. La mayoría de las máquinas no pueden mantener su velocidad máxima anunciada durante periodos prolongados, ya que la vibración mecánica y la mala sincronización obligan a realizar frecuentes paradas para ajustes. La línea de encartonado de bolsas tipo stick pack resuelve este problema, ofreciendo un rendimiento estable e ininterrumpido a una velocidad de 30 a 50 cortes por minuto.

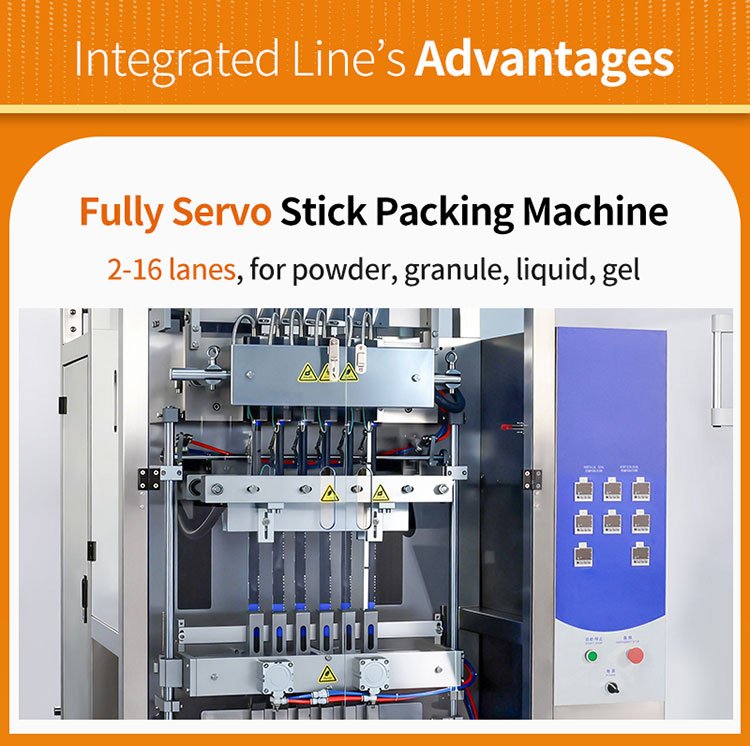

2. Empaquetadora multicanal totalmente servo personalizable: de 2 a 16 carriles para una compatibilidad versátil con diversos materiales.
Como componente principal de toda la línea de empaquetado en cartón, la empaquetadora multicanal define la capacidad de producción y la adaptabilidad de materiales de la línea. La empaquetadora multicanal totalmente servoaccionada de Rich Packing admite configuraciones de carril totalmente personalizables, de 2 a 16 carriles, adaptadas a la capacidad de producción, el espacio de taller y las especificaciones del producto del cliente.

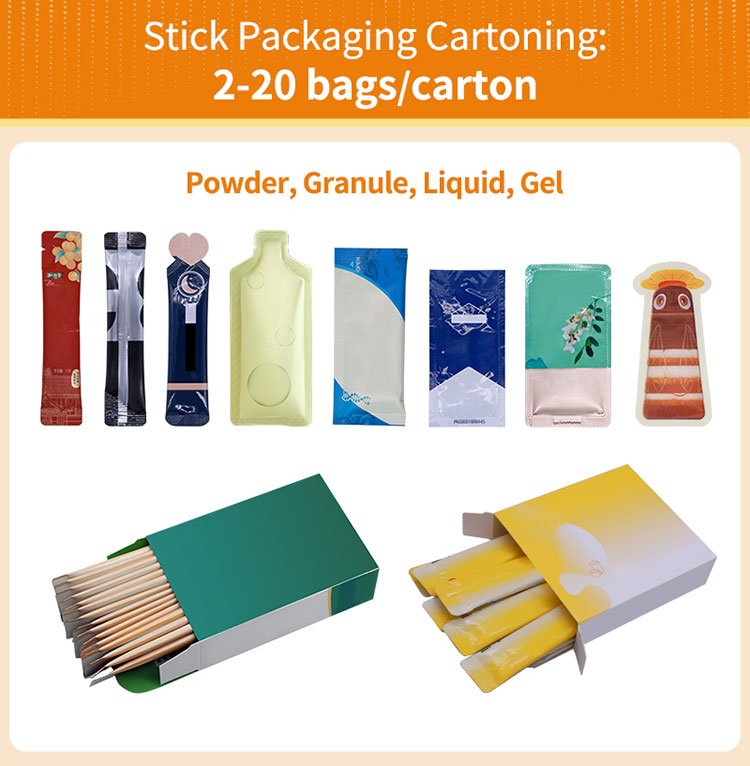

Lo más destacable es que esta línea de producción de barras multicanal rompe con la limitación de un solo material de los equipos tradicionales. Es totalmente compatible con cuatro tipos de materiales principales: polvos, gránulos, líquidos y geles. Para cambiar de producto, solo es necesario reemplazar el módulo de llenado, lo que elimina la necesidad de varias máquinas dedicadas y genera importantes ahorros de capital para los fabricantes de múltiples productos.
Para cada tipo de material, la línea está equipada con un sistema de llenado específico:
• Para polvos y gránulos: Un sistema de llenado con sinfín accionado por servomotor y con agitador anti-obstrucción ofrece una precisión de llenado de ±0,5 %, incluso para polvos ultrafinos de baja fluidez, eliminando el llenado irregular y la formación de puentes de material.
• Para líquidos y geles: Un sistema de llenado de pistón accionado por servomotor con boquillas de válvula antigoteo permite un llenado preciso, sin goteos ni cables, para geles de miel de alta viscosidad y líquidos orales, con un margen de error de llenado controlado dentro de ±0,3 %, cumpliendo plenamente con los requisitos de precisión de dosificación farmacéutica.
La envasadora de tiras también cuenta con control de temperatura independiente por zonas para el termosellado, con ajuste independiente de la temperatura de sellado de cada carril con una precisión de ±1 °C. Es compatible con películas de PVC, PE, compuestos de aluminio y plástico, y películas de PLA biodegradables, ofreciendo una resistencia de sellado superior a 20 N/15 mm para evitar roturas y fugas en las bolsas durante el transporte y el almacenamiento, prolongando así la vida útil del producto.

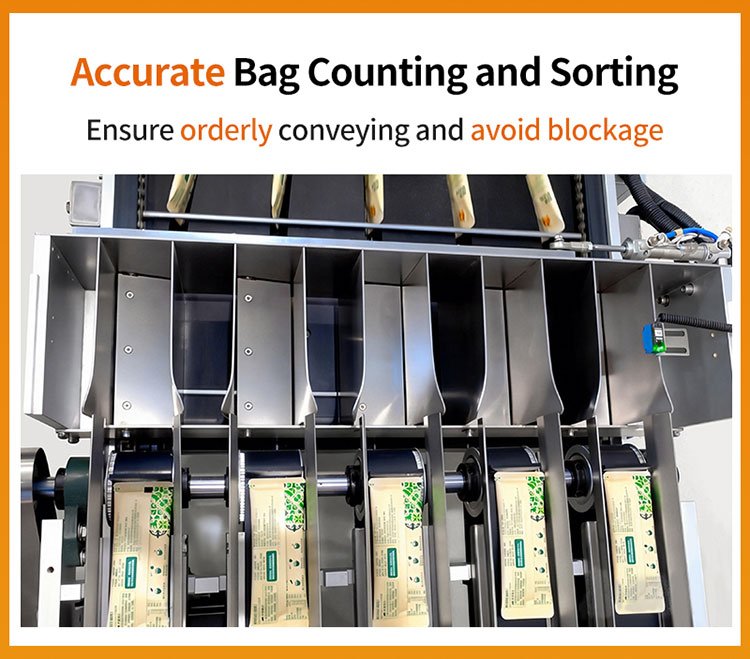

3. Conteo de precisión y organización de bolsas: Transporte ordenado para eliminar atascos de material.
En la transición entre el envasado en sobres individuales y el envasado en cajas, el conteo inexacto y la disposición desordenada de las bolsas son las principales causas de inactividad en las máquinas tradicionales de envasado en sobres individuales. Los datos del sector muestran que esta estación representa más del 60 % del tiempo total de inactividad de la línea. Esta línea de envasado en cajas individuales elimina este problema del sector gracias a la sinergia de un sistema dual que combina el conteo fotoeléctrico y la disposición mecánica de las bolsas.

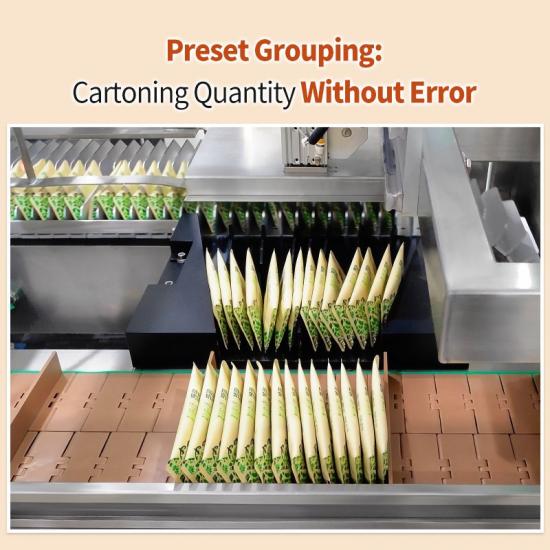

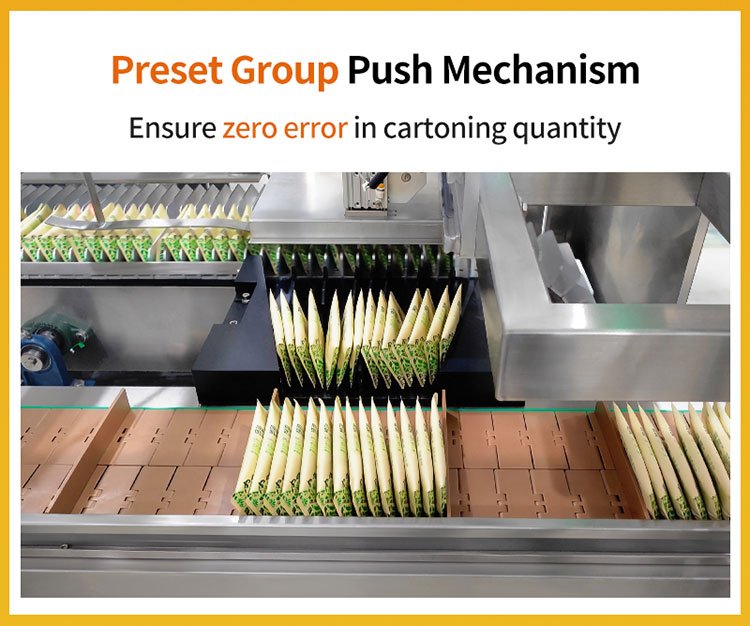

En primer lugar, el sistema de conteo fotoeléctrico de alta precisión utiliza sensores fotoeléctricos alemanes de alta velocidad importados con un tiempo de respuesta de 0,001 s. El sistema se puede preprogramar con la cantidad de palitos por caja (paquetes de 5/8/10/20, etc.), activando una señal de agrupación para enviar la cantidad exacta de palitos a una estación de almacenamiento temporal para su empaquetado una vez alcanzado el conteo objetivo.
En segundo lugar, un mecanismo flexible de organización de bolsas corrige la deformación, apilamiento o volteo de las varillas durante el transporte. El sistema utiliza guías ajustables de varias etapas y una cinta transportadora amortiguadora de baja velocidad, junto con deflectores flexibles de POM aptos para uso alimentario, para organizar gradualmente las varillas desordenadas en una sola fila, planas y espaciadas uniformemente. Todo el proceso se realiza sin impactos fuertes, lo que evita daños en el sellado y la deformación de la bolsa, preservando así la integridad del envase.
Los sensores infrarrojos de detección de obstrucciones están instalados en puntos clave de las estaciones de conteo y clasificación. Si se detecta una posible acumulación de material, el sistema activa una alarma sonora y visual y ajusta automáticamente la velocidad de la cinta transportadora de la estación correspondiente, solucionando el problema sin detener toda la línea. Esto reduce el tiempo de inactividad en esta estación en más del 90 % en comparación con las máquinas tradicionales.

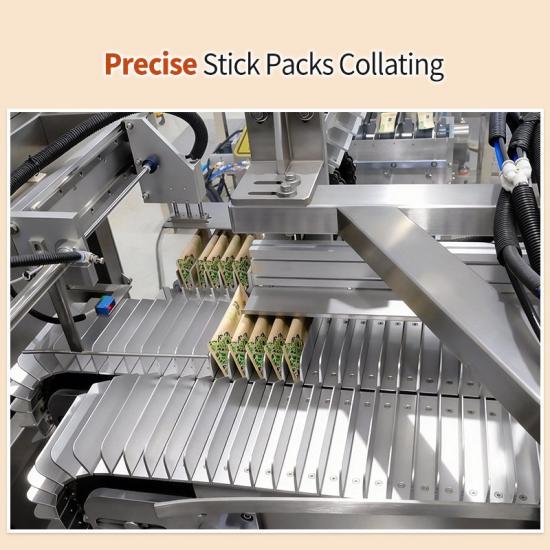

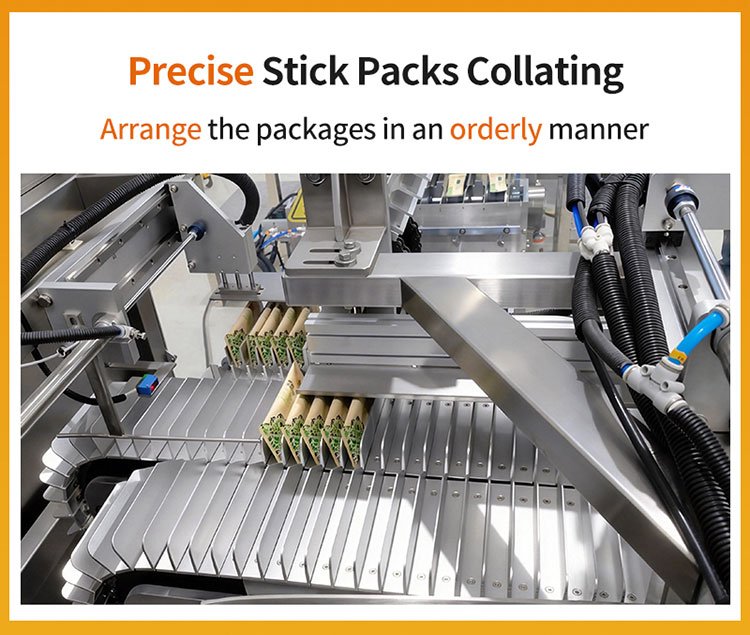

4. Sistema de clasificación precisa de sobres: Transformación de varillas desordenadas en matrices uniformes y alineadas.
En las empacadoras de barras de múltiples carriles, las barras se emiten en columnas paralelas, que deben convertirse en una única matriz ordenada para un empaquetado estable, la función principal del sistema de clasificación. Los sistemas de clasificación tradicionales utilizan empalmes de cintas transportadoras simples, lo que provoca colisiones entre las barras, atascos y caos en la clasificación, especialmente en los modelos de alta velocidad de 16 carriles.
La máquina de encartonado de palitos de Rich Packing incorpora un sistema de clasificación servoaccionado patentado que utiliza cintas transportadoras síncronas de velocidad variable en varias etapas y juegos de ruedas de clasificación ajustables para lograr una clasificación precisa de palitos en múltiples carriles. Ya sea que la salida frontal sea de 2 o 16 carriles, el sistema convierte consistentemente los palitos en una sola fila, espaciada uniformemente y sin apilamientos, adaptándose perfectamente al ritmo de alimentación de la máquina de encartonado horizontal posterior.
Las principales ventajas de este sistema de clasificación residen en su combinación de "variación de velocidad síncrona" y "guía flexible":
• Transportadores síncronos multietapa de velocidad variable: Cada segmento del transportador está controlado por un servomotor independiente, totalmente sincronizado con la velocidad de salida de la empaquetadora frontal y la velocidad de alimentación de la máquina de encartonado posterior. Mediante un ajuste fino y gradual de la velocidad, las barras que salen simultáneamente de múltiples carriles se distribuyen de forma espaciada y se convierten en un transporte continuo de una sola fila, evitando colisiones y apilamientos.
• Guías laterales anti-desalineación: Las guías laterales ajustables de acero inoxidable a ambos lados de la cinta transportadora garantizan que las varillas permanezcan alineadas durante la clasificación, eliminando la inclinación y la desviación. Esto asegura que cada varilla que ingresa a la máquina de encartonado esté en una posición precisa, evitando atascos de cajas y llenados incompletos.
Con este sistema de clasificación, incluso la producción de una empaquetadora de alta velocidad de 16 carriles logra una clasificación ordenada del 100 %, con una tasa de calificación de clasificación de ≥99,95 %, lo que sienta una base sólida para el funcionamiento estable y de alta velocidad de la máquina de encartonado posterior.

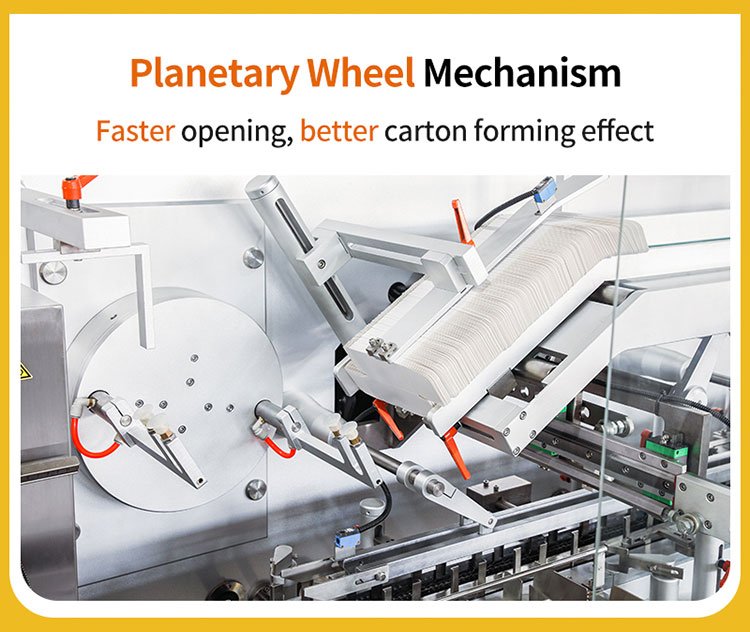

5. Formación de cajas mediante ruedas planetarias continuas
Las máquinas de encartonado horizontales tradicionales suelen utilizar mecanismos de apertura de cajas de tipo leva intermitentes, que no solo tienen velocidades de apertura lentas, sino que también presentan una mala formación de las cajas, pliegues torcidos y un sellado inferior inadecuado, especialmente a altas velocidades, donde las tasas de fallo aumentan drásticamente.
La línea de Rich Packing está equipada con un innovador sistema continuo de apertura y formación de cajas mediante rueda planetaria, que supera por completo el modo de funcionamiento intermitente de los mecanismos de leva tradicionales. Logra una succión, apertura, formación y pre-sellado inferior de las cajas de cartón continuos e ininterrumpidos, con una velocidad máxima de apertura de 120 cajas por minuto.
El principio científico de este sistema de rueda planetaria reside en su estructura de rueda planetaria de rotación continua y múltiples estaciones. Cada rueda planetaria está equipada con ventosas de vacío y placas guía de plegado, que completan de forma sincronizada el proceso de succión, apertura, plegado y pre-sellado inferior de la caja durante la rotación continua de la rueda planetaria, sin interrupciones. Todo el proceso es fluido y continuo, lo que mejora notablemente la eficiencia de apertura de la caja.
Conclusión
En el mercado global de envases monodosis para productos farmacéuticos y nutracéuticos, de rápido crecimiento, la eficiencia, la precisión y el cumplimiento normativo de las líneas de envasado determinan directamente la competitividad de un fabricante. Los equipos de envasado tradicionales, fragmentados, ya no satisfacen las exigencias de la producción moderna a gran escala, con frecuentes cuellos de botella, elevado desperdicio de material y dificultades para cumplir con los requisitos reglamentarios.
La línea integrada de empaquetado en barra de Rich Packing aborda directamente los problemas más acuciantes del sector con cinco innovaciones revolucionarias: funcionamiento estable a alta velocidad (30-50 cortes/min), empaquetadora de barras multicanal totalmente servo personalizable (2-16 unidades), conteo y colocación de bolsas de precisión para evitar obstrucciones, clasificación precisa de sobres para una alineación uniforme y formación continua de cajas mediante ruedas planetarias para obtener resultados de forma superiores. Respaldada por más de 30 años de experiencia en maquinaria de envasado farmacéutico, el cumplimiento total de las normas cGMP y CE internacionales, y un servicio posventa global integral, esta línea no es solo un equipo, sino una solución de envasado integral para fabricantes farmacéuticos y nutracéuticos de todo el mundo.
Tanto si es un pequeño fabricante que busca mejorar la eficiencia de su producción, como si es una gran empresa que necesita una línea de envasado de alto volumen y que cumpla con la normativa, la línea de producción de envases en barra de Rich Packing se puede adaptar a sus necesidades exactas, ayudándole a reducir los costes de producción, mejorar la calidad del producto y mantenerse a la vanguardia en el competitivo mercado global.
Preguntas frecuentes sobre la línea de embalaje en barra
P1: ¿Qué tipos de materiales puede procesar esta línea de embalaje en cartón con varillas?
A: Nuestra línea integrada es totalmente compatible con cuatro tipos de materiales principales: polvos, gránulos, líquidos y geles. Ofrecemos módulos de llenado específicos para cada tipo de material, lo que garantiza una alta precisión de llenado. El reemplazo de módulos para el cambio de producto se puede completar en menos de 30 minutos.
P2: ¿Se puede personalizar el número de carriles en la compactadora de varillas multicarril?
Sí, la empacadora multicanal con servocontrol completo admite configuraciones de carril totalmente personalizables, de 2 a 16 carriles. Adaptamos el número de carriles a sus necesidades específicas de capacidad de producción, espacio de taller y especificaciones del producto. Todas las configuraciones mantienen los mismos altos estándares de precisión y estabilidad.
P3: ¿Esta línea cumple con los estándares de la industria farmacéutica, como las cGMP?
R: Por supuesto. Nuestra línea de envasado Stick Packing está totalmente diseñada y fabricada de acuerdo con las normas cGMP y CE. Todas las piezas en contacto con los materiales están fabricadas en acero inoxidable 316L apto para uso alimentario y silicona de grado médico, con una superficie lisa y sin huecos para facilitar el desmontaje y la limpieza, eliminando así los rincones inhóspitos.
P4: ¿Se puede integrar esta línea con otros equipos de envasado, como máquinas etiquetadoras o encajadoras?
Sí, la línea cuenta con un diseño modular con interfaces de comunicación estándar reservadas, lo que permite una integración perfecta con una amplia gama de equipos anteriores y posteriores, incluyendo impresoras de inyección de tinta, etiquetadoras, encajadoras, paletizadoras y básculas de control. También podemos ofrecer una solución de embalaje integral totalmente personalizada, desde la alimentación de materia prima hasta el paletizado final, adaptada a su flujo de trabajo de producción específico.
