Granulador en seco RQ-ZKG

Granulador en seco: 6 soluciones de ingeniería para eliminar finos de polvo y maximizar tasa de rendimiento

Introducción: El desafío de compactar formulaciones sensibles al calor y a la humedad

En la fabricación contemporánea de formas farmacéuticas sólidas orales (OSD), el procesamiento de ingredientes farmacéuticos activos (API) y extractos botánicos concentrados requiere equilibrar un alto rendimiento de producción con la estabilidad del material. Las instalaciones modernas manejan con regularidad estructuras moleculares avanzadas y compuestos naturales delicados que presentan una alta sensibilidad a la exposición térmica, la humedad residual o ambas. Cuando estas formulaciones sensibles requieren ser procesadas en gránulos de flujo libre para la compresión rápida de tabletas o el llenado de cápsulas, los métodos tradicionales de granulación húmeda a menudo fallan. La intensa fluidización, la adición de aglutinantes líquidos y los prolongados ciclos de secado térmico a alta temperatura requeridos por los procesos húmedos pueden desencadenar fácilmente la degradación química, la hidrólisis inducida por la humedad o la descomposición térmica de los principios activos valiosos.

Para evitar estos riesgos, los directores de planta y los científicos de formulación confían en la compactación en seco. Sin embargo, ejecutar este proceso en maquinaria estándar o mal diseñada introduce otro conjunto de problemas de producción. Un equipo de gama baja o no optimizado "granulador en seco a menudo tiene dificultades con la distribución inconsistente de la fuerza a lo largo de la cara del rodillo. Al procesar polvos sin fluidez, esta inestabilidad estructural crea cintas compactadas de manera desigual. Partes del material pasan por la separación de los rodillos sin compactarse, mientras que otras se sobrecompactan en escamas vítreas e inutilizables.

Durante la fase de molienda posterior, estas cintas mal formadas se desintegran de manera irregular, generando un porcentaje inaceptablemente alto de polvo no compactado o "finos". En configuraciones típicas, una alta proporción de finos significa que hasta un 30% a 40% del material debe reciclarse continuamente de vuelta al alimentador. Este ciclo de reciclaje crónico reduce drásticamente la Eficiencia General del Equipo (OEE) de la línea, provoca una distribución desigual del tamaño de las partículas y puede conducir a un sobreprocesamiento que altera el perfil de disolución de la forma farmacéutica final.

La solución definitiva a estos cuellos de botella secundarios en sólidos farmacéuticos requiere una plataforma de procesamiento diseñada en torno a la repetibilidad mecánica, la alimentación precisa del material y un control térmico eficiente. La serie inteligente ZKG de Rich Packing representa un gran avance en la tecnología de compactación en seco. Construido sobre un innovador diseño mecánico de alto par sin sistema hidráulico, este sistema compacto ofrece la estabilidad estructural exacta necesaria para eliminar los finos de polvo, manejar dinámicas de fluidos complejas y proteger las formulaciones sensibles durante campañas de fabricación continua.

Desacoplamiento del proceso de compactación por rodillos ZKG: arquitectura mecánica y flujo de trabajo

Para mantener una densidad de partícula constante lote tras lote, una instalación debe mirar más allá de los marcos superficiales de la maquinaria y examinar los subsistemas sincronizados que gobiernan el ciclo de vida del material. Una compactadora de rodillos genérica de bajo costo suele depender de simples tolvas por gravedad y transmisiones básicas por cadena, que no logran proporcionar una densidad de material uniforme. El granulador en seco RQ-ZKG "granulador en seco aborda este problema dividiendo la secuencia de compactación en tres zonas de procesamiento distintas gestionadas electrónicamente:

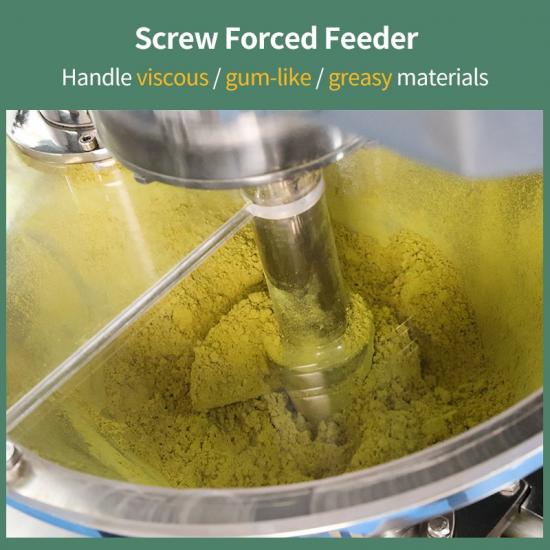

1. La fase de desaireación y alimentación volumétrica de doble tornillo

El proceso comienza en la tolva de alimentación del producto, donde se introducen mezclas de polvo crudas y no compactadas. Los polvos farmacéuticos de baja densidad atrapan de forma natural un gran volumen de aire intersticial entre las partículas individuales. Si este aire no se elimina antes de que el material llegue a la zona de compresión, escapará de forma violenta cuando los rodillos se cierren, provocando la ruptura de la banda, formación de cavidades y una alta generación de finos.

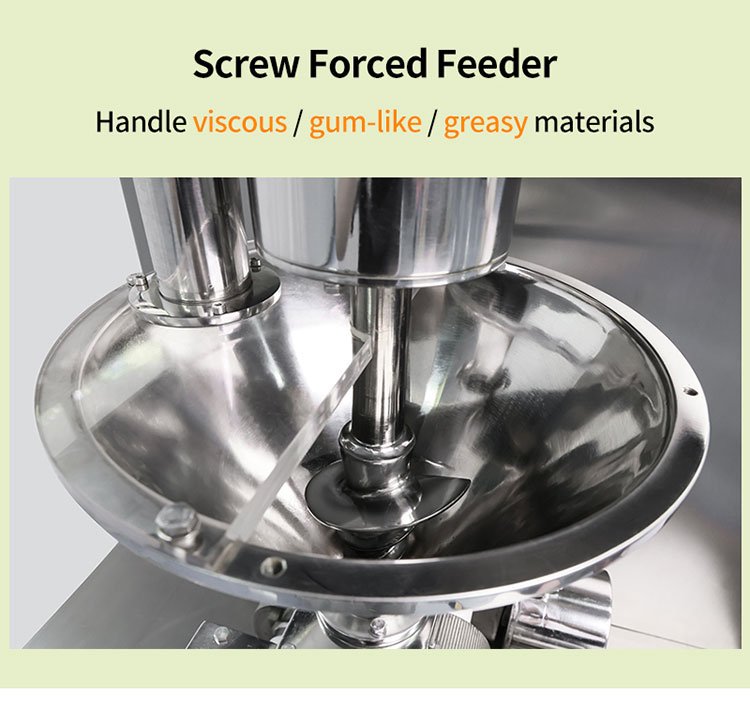

Para resolver esto, nuestro sistema ZKG incorpora un conjunto avanzado de alimentación de doble tornillo capaz de ajustes variables de 0 a 24 r.p.m. El sinfín de precompresión vertical fuerza mecánicamente el polvo hacia abajo mientras permite que el aire atrapado escape hacia arriba fuera de la tolva. Esta fase de desaireación volumétrica garantiza que una masa de polvo altamente consistente, densa y uniforme se alimente de forma constante hacia la garganta de compactación, coincidiendo directamente con la velocidad exacta de procesamiento de los rodillos.

2. La fase de compactación de rodillos puramente mecánica

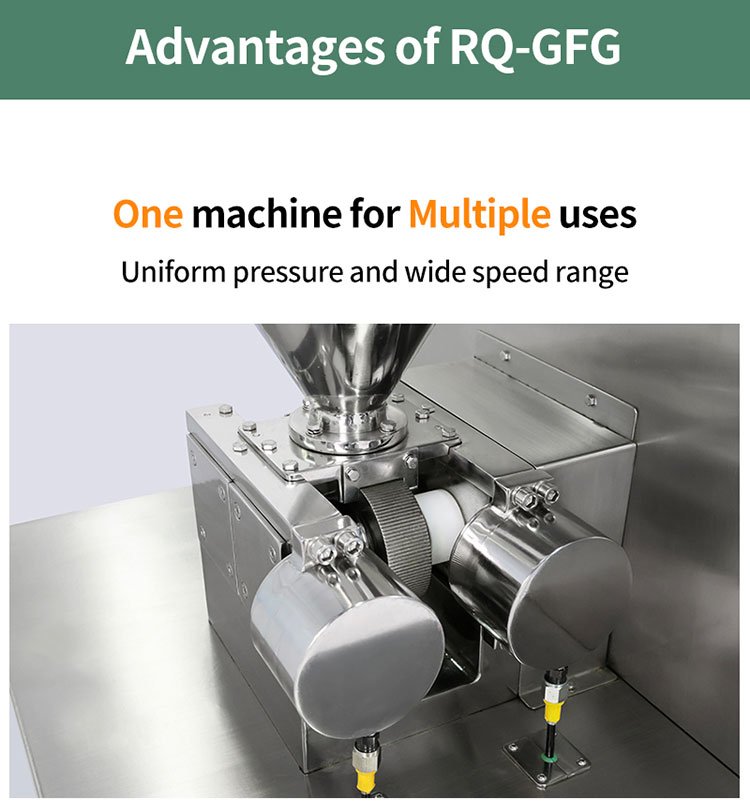

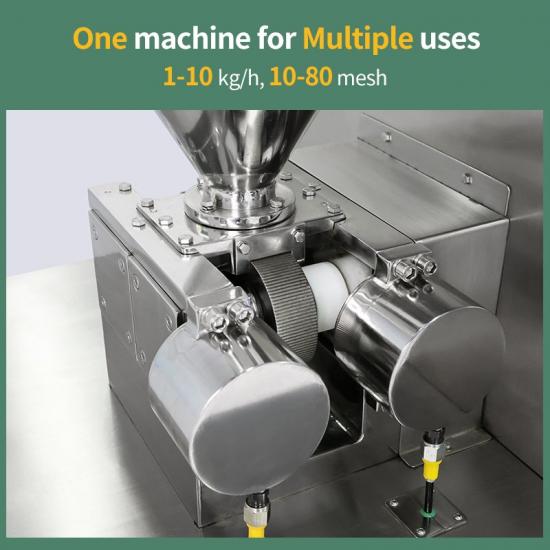

Una vez que el material desaireado sale de los tornillos de alimentación, se introduce directamente en la zona de compresión continua. Esta área crítica cuenta con dos rodillos de rotación contraria y mecanizados con precisión. Impulsados por un sistema de transmisión mecánica de alta resistencia que se ajusta de 0 a 20 r.p.m., los rodillos aplican un empuje mecánico continuo de alto par de 6-8T.

Al eliminar los circuitos hidráulicos tradicionales, esta arquitectura mecánica inteligente elimina por completo el riesgo de contaminación por microfugas de aceite dentro de su entorno de sala limpia cGMP. El sistema aplica una fuerza mecánica masiva y continua para deformar las partículas de polvo sueltas, entrelazándolas en una lámina o banda sólida y uniforme de espesor y densidad consistentes en todo su ancho.

3. La fase de calibración y molienda de gránulos en dos etapas

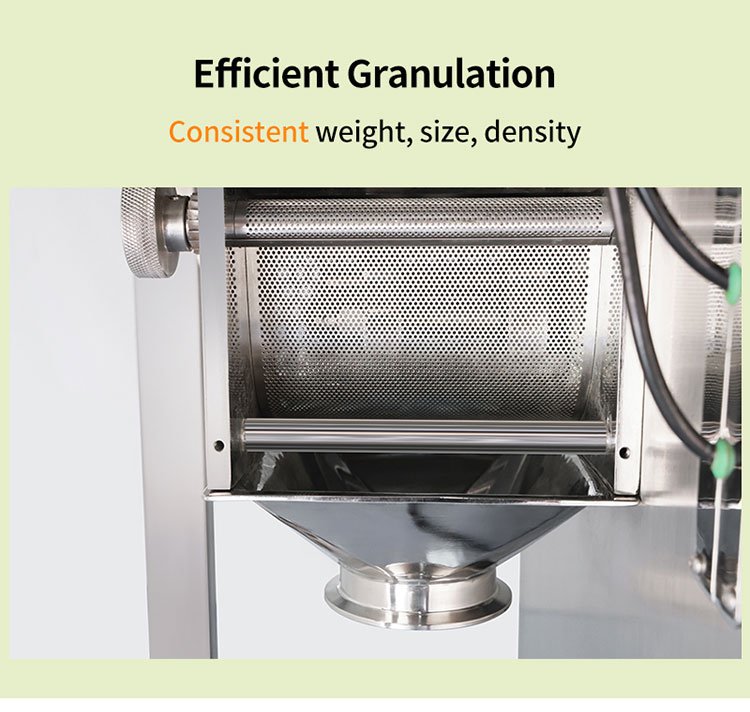

Después de salir de los rodillos, la banda sólida se guía hacia la estación de granulación mecánica continua. En lugar de utilizar cuchillas de impacto de alta velocidad que trituran el material y generan polvo excesivo, la línea ZKG emplea un mecanismo suave de calibración de dos etapas a baja velocidad. La banda sólida se rompe primero en escamas más pequeñas mediante un triturador grueso y luego se procesa suavemente a través de una malla de calibración de acero inoxidable de alta calidad.

Al utilizar velocidades de rotor variables y tamices intercambiables, el sistema logra una distribución de tamaño de gránulo altamente precisa y uniforme ajustable desde10 mesh a 80 mesh (10-80目)Los gránulos terminados se descargan en un recipiente limpio, mostrando excelentes características de fluidez y una densidad de compactación óptima para el procesamiento posterior.

6 mejoras arquitectónicas de la serie de granuladores secos ZKG

El rendimiento superior de rendimiento y la consistencia del procesamiento de la serie ZKG granulador seco se logran mediante mejoras mecánicas específicas, metalurgia avanzada y un estricto cumplimiento de los estándares de diseño sanitario. A continuación se presenta un análisis de ingeniería de las 6 mejoras principales incorporadas en cada plataforma de granulación continua de Rich Packing.

1. Sistema de control de empuje mecánico constante de 6–8 T

Mantener una densidad de fracción sólida idéntica en todo el ancho de la banda requiere un sistema de aplicación de fuerza excepcionalmente rígido que elimine cualquier deflexión o vibración mecánica.

●La solución mecánica: La plataforma ZKG cuenta con un sistema de enlace de fuerza mecánica de alta resistencia capaz de generar un empuje mecánico continuo de 6–8T.

●La ventaja técnica: Al eliminar las líneas y actuadores hidráulicos tradicionales, el sistema elimina las fluctuaciones de presión causadas por la deriva de temperatura del aceite. El enlace mecánico aplica una fuerza uniforme e inquebrantable en los rodillos $\Phi 100 \times 35 \text{ mm}$, garantizando una densidad de banda perfectamente consistente. Este diseño proporciona una estabilidad absoluta del proceso mientras elimina cualquier riesgo de contaminación por fluido hidráulico en su entorno de trabajo cGMP.

2. Sistema de enfriamiento de rodillos de doble canal (mantenido por debajo de 20 °C)

La compactación mecánica continua de alta presión genera naturalmente un intenso calor por fricción, que puede aumentar rápidamente la temperatura de la superficie de los rodillos y provocar que los compuestos sensibles se vitrifiquen, se adhieran o se degraden térmicamente.

●La solución mecánica: Cada máquina ZKG integra un independiente sistema de enfriamiento de rodillos del granulador en seco integrado directamente en el núcleo interno de los rodillos de compresión.

●El beneficio técnico: El agua refrigerada se circula continuamente a través de canales internos duales para mantener la temperatura de la superficie del rodillo estrictamente por debajo de 20°C. Esta rápida disipación térmica evita que materiales sensibles al calor (como vitamina C, enzimas o extractos botánicos volátiles) se derritan o se adhieran a la cara de acero, garantizando ciclos de producción ininterrumpidos.

3. Sistema de molienda optimizado de dos etapas para producción de 10-80 malla

Los molinos de alta velocidad de una sola etapa estándar suelen pulverizar el material compactado de forma agresiva, rompiendo las cintas formadas y creando un alto porcentaje de polvo fino.

●La solución mecánica: El ZKG series incorpora un mecanismo especializado de clasificación de dos etapas de baja velocidad que maneja el material con extremo cuidado.

●El beneficio técnico: El sistema rompe la cinta en escamas uniformes antes de pasarlas suavemente a través de una malla optimizada, manteniendo la proporción de polvo fino estrictamente por debajo del 10%. Este control preciso ofrece una distribución de tamaño de gránulo de 10-80 malla, reduciendo drásticamente la necesidad de reciclaje de material y garantizando el máximo rendimiento en una sola pasada.

4. Diseño de rodillo en voladizo para desmontaje sin herramientas en 10 minutos

En instalaciones de fabricación de alta variedad, pasar horas valiosas de producción desmontando y limpiando un sistema complejo entre lotes de productos puede afectar gravemente la rentabilidad.

●La solución mecánica: Rich Packing utiliza una innovadora configuración de rodillo en voladizo donde los rodamientos del eje principal están firmemente anclados a una pared estructural trasera rígida.

●El beneficio técnico: Este diseño de frente abierto deja los rodillos de compactación y las mallas de clasificación completamente accesibles. Un solo técnico puede desmontar todo el conjunto de procesamiento para lavado en 10 a 15 minutos sin necesidad de herramientas pesadas o especializadas, minimizando el tiempo de inactividad durante los cambios de producto.

5. Motor de alta eficiencia de 3kW con registro de parámetros PLC digital

Las instalaciones modernas exigen maquinaria industrial energéticamente eficiente que permita una trazabilidad completa de datos para un estricto cumplimiento normativo.

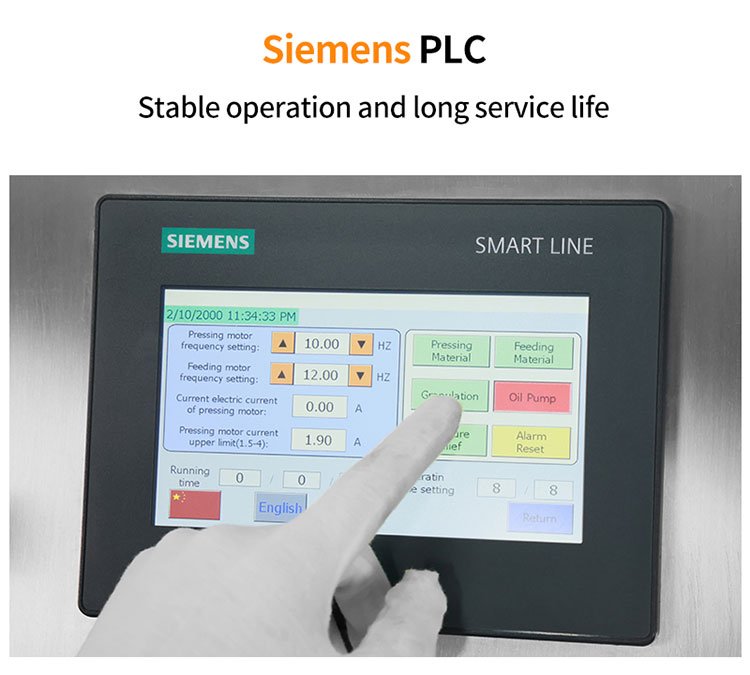

●La solución mecánica: Toda la línea ZKG está impulsada por un motor de alto par y eficiencia energética de 3kW conectado a un sistema PLC industrial de Omron o Siemens.

●El beneficio técnico: El accionamiento de 3kW proporciona una impresionante eficiencia energética al tiempo que entrega hasta 8T de fuerza de compactación. La interfaz HMI con pantalla táctil integrada registra y almacena parámetros críticos del proceso—como velocidades de alimentación (0-24 r.p.m.), velocidades de rodillos (0-20 r.p.m.) y presiones de operación—en tiempo real, cumpliendo completamente con los estándares de integridad de datos FDA 21 CFR Part 11.

6. Aislamiento completo de material SUS316L y diseño cGMP compacto

Integrar equipos de procesamiento de alta capacidad en diseños de salas limpias existentes y reducidos puede ser extremadamente difícil si la maquinaria tiene un marco sobredimensionado o poco higiénico.

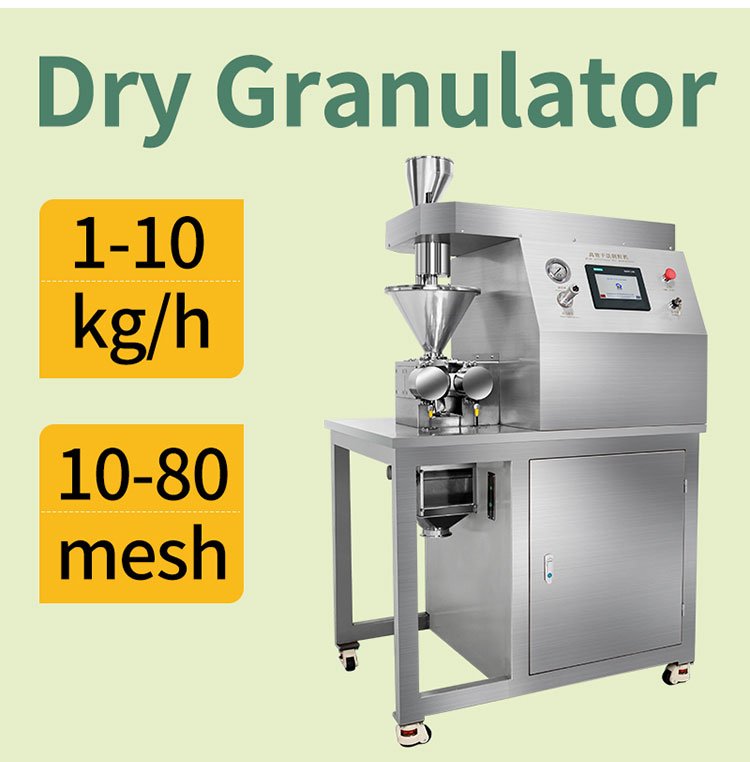

●La solución mecánica: El sistema ZKG presenta un diseño altamente compacto que mide solo 1000 × 800 × 1650 mm, con un peso neto vacío de 350KG.

●El beneficio técnico: Todos los componentes en contacto con el producto del granulador farmacéutico ZKG están mecanizados en acero inoxidable premium SUS316L acero inoxidable. El diseño compacto utiliza una pared de aislamiento interna para separar completamente los elementos de accionamiento mecánico del entorno de sala limpia sanitaria, eliminando cualquier zona muerta de limpieza oculta y garantizando el cumplimiento sin esfuerzo de estrictos estándares internacionales de validación farmacéutica.

Matriz de especificaciones técnicas: datos de rendimiento de la serie ZKG

Para ayudar a los ingenieros de validación y a los equipos de compras comerciales durante la evaluación de equipos, la siguiente matriz técnica presenta los parámetros mecánicos exactos de nuestra línea compacta inteligente:

Optimice su producción de formas farmacéuticas sólidas

La serie Rich Packing ZKG granulador en seco La serie ZKG de granuladores en seco de Rich Packing proporciona una solución eficiente y altamente fiable para el procesamiento de formulaciones sólidas farmacéuticas exigentes. Al combinar un diseño de balcón avanzado en acero inoxidable SUS316L con un sistema de control de empuje mecánico sin hidráulica de 6-8T, un sistema integrado de enfriamiento de rodillos de doble canal y un tamizado de molienda de baja velocidad de dos etapas y funcionamiento suave, esta plataforma compacta elimina los problemas comunes de decoloración del material, degradación térmica y generación excesiva de polvo fino.

Preguntas técnicas frecuentes para equipos de compras de salas limpias

P1: ¿Por qué elegir un granulador en seco en lugar de líneas de granulación húmeda para productos farmacéuticos?

R: La granulación en seco elimina completamente la necesidad de aglutinantes líquidos y fases de secado por calor. Es la opción principal para ingredientes activos (API) sensibles a la humedad y al calor, reduciendo los costos de excipientes y ahorrando energía en salas limpias.

P2: ¿Cómo controla el compactador de rodillos la fuerza máxima sin utilizar sistemas tradicionales de aceite hidráulico?

R: Nuestro sistema ZKG integra un sistema de control de fuerza lineal que proporciona un empuje continuo de alto par de 6-8 T Esta configuración proporciona una estabilidad de presión absoluta en los rodillos, eliminando cualquier riesgo de contaminación por aceite en entornos cGMP.

P3: ¿Cómo garantiza el sistema una distribución estable del tamaño de gránulo dentro de 10-80 malla?

R: Al equilibrar un tornillo de alimentación sincronizado (0-24 rpm) con velocidades variables de rodillos (0-20 rpm), la máquina forma láminas estables. Estas se procesan luego mediante un sistema optimizado de tamizado mecánico de dos etapas, manteniendo los niveles de polvo fino estrictamente por debajo del 10%.

P4: ¿Puede el compactador de rodillos ZKG manejar polvos herbales pegajosos o de bajo punto de fusión?

R: Sí. El granulador en seco ZKG cuenta con un sistema integrado de enfriamiento por agua de doble canal dentro de los rodillos. Este sistema mantiene las temperaturas de superficie por debajo de 20°C, evitando que los extractos pegajosos se derritan, se vitrifiquen o se adhieran a las superficies de los rodillos.

P5: ¿Cuál es el espacio requerido y el perfil de limpieza de este granulador compacto de 350 kg?

R: La máquina cuenta con un diseño compacto de 1000 × 800 × 1650 mm, lo que facilita su integración en salas limpias reducidas. Su avanzado diseño de rodillos en voladizo permite que un solo operador complete el desmontaje y lavado completo en 10 minutos sin herramientas especializadas.
