Envasado en stick pack es ampliamente utilizado en las industrias farmacéutica y nutracéutica. Los polvos, gránulos y líquidos pueden envasarse en stick packs compactos para una dosificación, almacenamiento y uso convenientes. Sin embargo, completar el stick pack en sí es solo una etapa del proceso de envasado. Para los productos vendidos en cajas, los stick packs deben transferirse luego a una estuchadora y empaquetarse en un número específico de unidades por caja.
La máquina de stick pack se centra en formar, llenar y sellar paquetes individuales, mientras que la estuchadora necesita recibir esos paquetes de manera controlada y organizada. Una máquina clasificadora de bolsas, o máquina contadora y agrupadora de bolsas, puede servir como el enlace intermedio entre los dos procesos. Al clasificar, organizar y contar los stick packs, ayuda a convertir los paquetes descargados aleatoriamente en un flujo de material organizado adecuado para el estuchado automático.
Este artículo pretende analizar más de cerca los desafíos comunes que pueden ocurrir al estuchar stick packs y explorar cómo una máquina clasificadora de bolsas aborda estos desafíos. Además, comprenderá cómo la integración de una máquina de stick pack, una máquina clasificadora de bolsas y una estuchadora puede mejorar la línea de envasado general en términos de estabilidad de alimentación, automatización y eficiencia de producción.
Una vez que se han producido los stick packs, el siguiente paso suele ser cargarlos en la estuchadora para el envasado secundario. Sin embargo, la condición de salida de la máquina de envasado de stick pack no siempre coincide directamente con los requisitos de alimentación de la estuchadora. Para los fabricantes, estas diferencias pueden crear varios desafíos durante la transición de la producción de stick packs al estuchado.

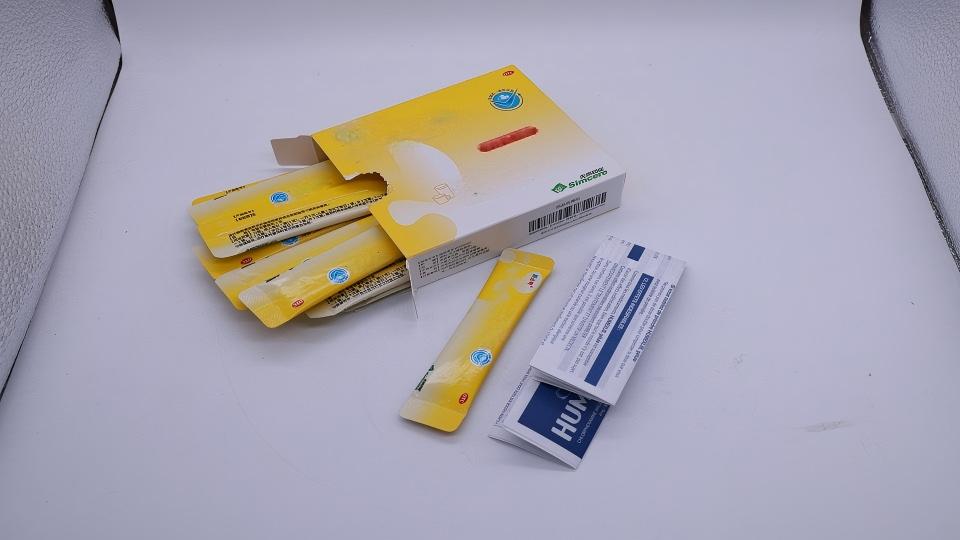

Stick packs en cajas
Para los fabricantes, los stick packs que entran en la caja deben cumplir con requisitos claros de cantidad y orientación. La estuchadora normalmente necesita que los stick packs estén correctamente posicionados y organizados antes de ser empujados o cargados en la caja.
Sin embargo, los stick packs descargados de una máquina de envasado de stick pack de múltiples carriles a menudo se producen de forma continua y pueden salir en una orientación aleatoria o inconsistente. Pueden superponerse, apilarse o llegar en diferentes posiciones en lugar de formar la disposición ordenada requerida por la estuchadora.
Esta diferencia entre la salida aleatoria de la máquina de stick pack y los requisitos de alimentación organizada de la estuchadora puede crear problemas durante el envasado posterior. Si los stick packs no están correctamente dispuestos antes de entrar en la estuchadora, es posible que no se posicionen correctamente durante la carga, lo que aumenta el riesgo de alimentación inestable, atascos de paquetes o doblado. También dificulta asegurar que cada caja reciba el número requerido de stick packs en la disposición correcta.
El estuchado también requiere que los stick packs se suministren en la cantidad correcta. Por ejemplo, un producto puede envasarse en 5, 10, 20 u otro número especificado de stick packs por caja. La máquina de stick pack, sin embargo, normalmente se centra en producir paquetes individuales de forma continua en lugar de organizarlos según la configuración final de la caja.
Esto crea un segundo requisito entre el envasado primario y el estuchado. Es decir, los stick packs descargados continuamente deben contarse y agruparse antes de cargarse en las cajas.
Sin un proceso adecuado de conteo y agrupación, los operadores pueden tener que recoger y organizar manualmente los stick packs. Esto no solo ralentiza la producción, sino que también aumenta la posibilidad de paquetes faltantes o excedentes. Para los productos farmacéuticos y nutracéuticos en particular, el conteo preciso de unidades es importante porque la cantidad dentro de cada caja debe corresponder a la especificación de envasado prevista.
El tercer desafío es la diferencia en las características operativas entre la máquina de envasado de stick pack y la estuchadora. La máquina de stick pack puede producir paquetes continuamente a una velocidad relativamente alta, mientras que la estuchadora recibe y carga productos de acuerdo con su propio ciclo de alimentación y formación de cajas.
Incluso cuando las capacidades nominales de las dos máquinas son compatibles, su flujo de material real puede fluctuar. Una ralentización temporal o una parada corta en la máquina de stick pack aguas arriba puede interrumpir el suministro a la estuchadora.
Sin suficiente almacenamiento intermedio y control de flujo, estas fluctuaciones pueden provocar escasez de material aguas abajo, acumulación o paradas repetidas de la máquina. En una línea totalmente automatizada, la etapa de manipulación intermedia debe, por tanto, hacer algo más que simplemente transportar productos. Debe ayudar a equilibrar el flujo de material entre el envasado primario y el secundario.
En muchas instalaciones de producción, el envasado primario y el envasado secundario están físicamente separados por paredes o ubicados en diferentes áreas de envasado. Esto crea una barrera física entre la máquina de stick pack y la estuchadora.
La conexión directa tradicional puede requerir una ruta de transporte larga para transferir los stick packs desde el área de envasado primario al área de estuchado. El equipo de alimentación y transporte adicional también puede ocupar un espacio considerable en el suelo.
Para fábricas con espacio disponible limitado o áreas de envasado separadas, dicha configuración puede no ser práctica. Como resultado, algunos fabricantes no pueden establecer fácilmente una conexión directa entre la máquina de stick pack y la estuchadora y, en su lugar, dependen del estuchado manual después de que se producen los stick packs.
Sin embargo, el estuchado manual introduce otro requisito. Los operadores aún necesitan clasificar y contar los stick packs antes de poner la cantidad correcta en cada caja. Por lo tanto, incluso cuando una conexión totalmente automática no es factible, sigue existiendo la necesidad de una solución eficiente para manejar el proceso intermedio de clasificación y conteo.
Los desafíos descritos anteriormente ocurren principalmente porque los stick packs abandonan el proceso de envasado primario en un flujo continuo pero relativamente desorganizado, mientras que la estuchadora requiere que los paquetes se presenten en una cantidad, orientación y disposición específicas.
Aquí es donde la máquina contadora y agrupadora de bolsas juega un papel importante. Colocada entre los procesos de stick pack y estuchado, toma los stick packs terminados y los prepara para la carga en cajas aguas abajo. La siguiente parte explica cómo funciona la máquina y cómo cada etapa aborda los desafíos encontrados durante el estuchado de stick packs.
Una máquina clasificadora de bolsas es una máquina de línea de envasado intermedia diseñada para recibir stick packs o sobres descargados aleatoriamente, organizarlos y contarlos, y proporcionar un flujo controlado para equipos aguas abajo como una estuchadora.
En una línea de estuchado de stick packs, su posición se encuentra normalmente entre la máquina de stick packs y la estuchadora. La máquina clasificadora de bolsas puede salvar la brecha entre las características de salida de la máquina de envasado primario y los requisitos de alimentación de la estuchadora.

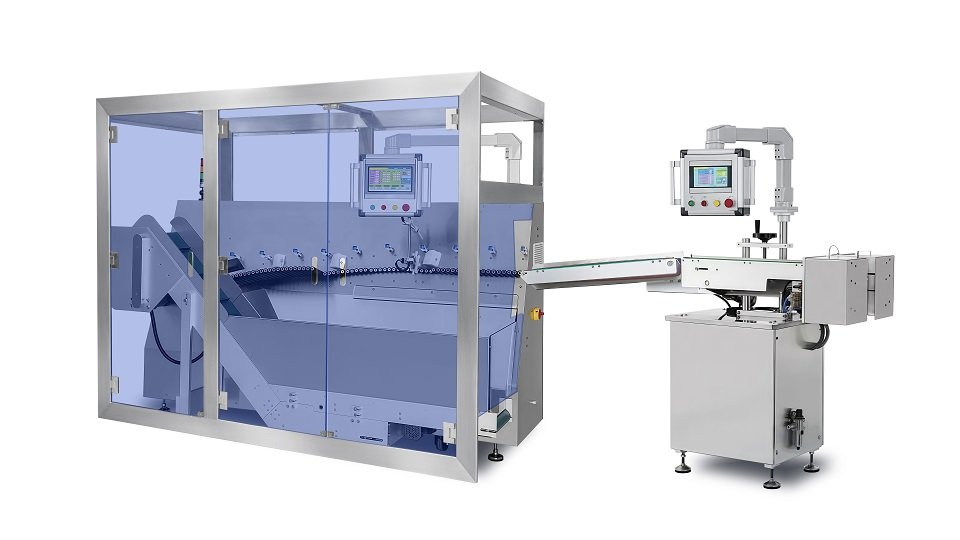

Máquina clasificadora de bolsas RQ-PA-400 de Rich Packing
Primero, los stick packs entran en la máquina clasificadora de bolsas a través de un sistema de alimentación motorizado multietapa basado en una matriz. El diseño de alimentación multietapa ayuda a evitar que los stick packs se aplasten entre sí durante la alimentación y garantiza un suministro continuo de material. La tolva también está diseñada para minimizar los stick packs residuales en el fondo, permitiendo que la alimentación continúe sin intervención manual. Esto proporciona una conexión más estable entre la salida continua de la máquina de envasado de stick packs y el proceso de clasificación posterior.

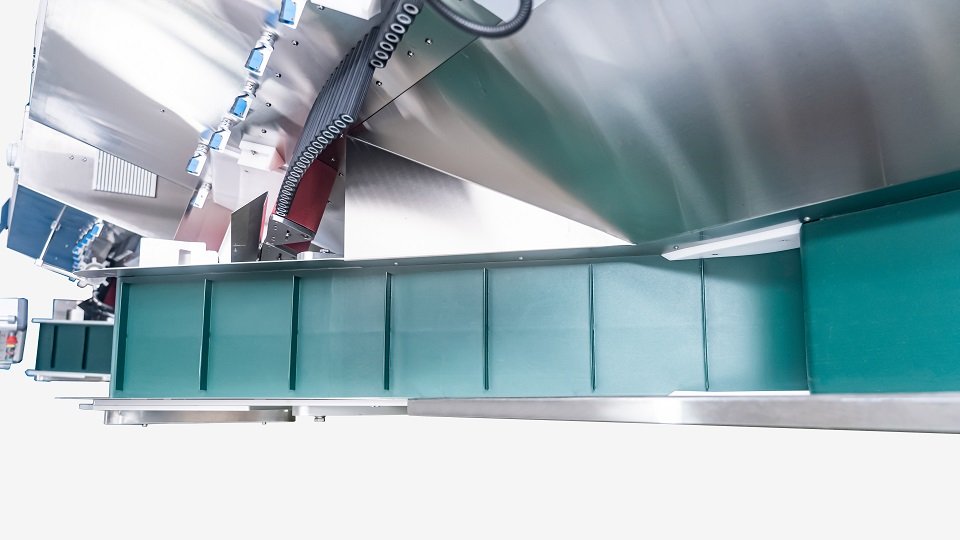

sistema de alimentación motorizado multietapa basado en una matriz
A continuación, los stick packs pasan por la sección de separación basada en rodillos. Cuando varios paquetes están apilados o llegan juntos, los rodillos los separan en un flujo de una sola fila. Esto evita que los paquetes apilados o conectados continúen hacia adelante como un grupo y crea la condición de alimentación básica necesaria para una organización y conteo precisos.
En particular, para coordinar el movimiento de los rodillos y separar los stick packs con precisión, se conectan 11 servomotores. El sistema de servocontrol sincroniza con precisión la salida con la distancia de movimiento y la sincronización de los rodillos, lo que permite una respuesta rápida de arranque-parada y una alta precisión en el control de movimiento. Como resultado, los stick packs pueden organizarse de forma continua y fluida en lugar de acumularse o moverse de forma irregular.
Una vez que los paquetes están separados y organizados, un sistema de inspección visual basado en cámaras y control computarizado detecta su orientación y corrige automáticamente la dirección cuando es necesario. Esto es de gran importancia para los stick packs que provienen de múltiples carriles, donde los paquetes pueden salir de la máquina de stick packs en diferentes orientaciones. Al corregir su dirección antes del estuchado, la máquina clasificadora y contadora de bolsas ayuda a garantizar que los paquetes entren en la estuchadora en una posición y orientación consistentes.
Luego, la máquina clasificadora de bolsas contará y agrupará estos stick packs de acuerdo con la cantidad preestablecida. Por ejemplo, si cada caja requiere 10 stick packs, el sistema puede contar y organizar automáticamente los paquetes en grupos de 10 antes de alimentarlos a la estuchadora a través de una cinta transportadora. La tasa de error de conteo es inferior al 0,009%, lo que ayuda a mantener cantidades estables en cada caja.

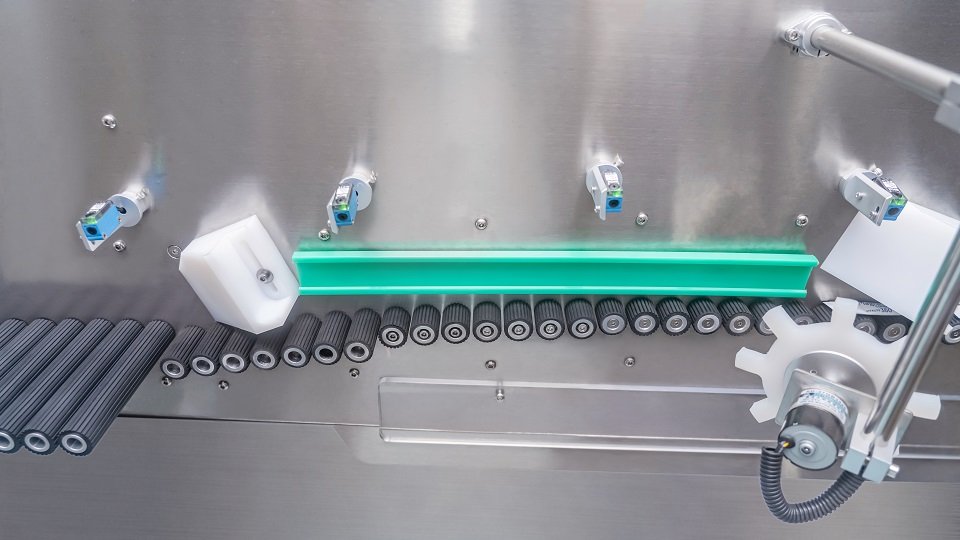

Sensores fotoeléctricos de rich packing’s máquina clasificadora de bolsas
Es más, para mantener un funcionamiento estable durante todo el proceso, las estaciones de alimentación, transporte, organización y separación están equipadas con sistemas de control de movimiento y sensores fotoeléctricos con retroalimentación en tiempo real.
De esta manera, cada función de la máquina clasificadora de bolsas aborda directamente desafíos específicos en el estuchado de stick packs. El sistema de alimentación multietapa proporciona un suministro de material continuo y estable, reduciendo el impacto de las fluctuaciones operativas entre la máquina de stick packs y la estuchadora. La separación por rodillos evita que los paquetes apilados y conectados entren juntos en el proceso posterior, mientras que la organización servocontrolada crea un flujo consistente y ordenado. El sistema de inspección visual corrige las orientaciones incorrectas de los paquetes, y el conteo y agrupamiento automáticos aseguran que cada caja reciba el número requerido de stick packs.
Por lo tanto, la máquina clasificadora de bolsas no es simplemente un dispositivo de transporte entre dos máquinas. Actúa como un sistema de control y transición entre el envasado primario y secundario, convirtiendo los stick packs descargados aleatoriamente en grupos contados con precisión, orientados correctamente y organizados de manera consistente que están listos para el estuchado automático.

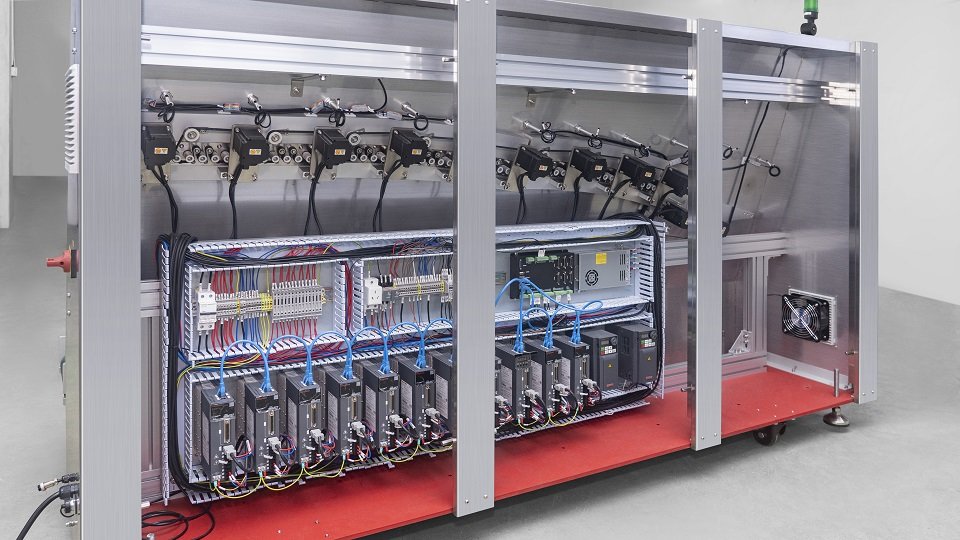

Gabinete eléctrico bien organizado de rich packing’s máquina clasificadora de bolsas
Una máquina clasificadora de bolsas puede resolver los desafíos de manejo intermedio, pero su valor total se vuelve más claro cuando se considera como parte de la línea completa de estuchado de stick packs. Esta parte analiza cómo funcionan juntas tres máquinas y examina los beneficios generales de integrarlas en una sola solución de envasado.
Una línea completa de estuchado de stick packs conecta tres etapas clave: producción de stick packs, clasificación y conteo, y estuchado. Cada máquina realiza una función diferente, y los transportadores entre ellas crean un flujo de material continuo desde el envasado primario hasta el envasado secundario.
La línea de envasado comienza con la máquina de stick packs, que completa el proceso de envasado primario. En esta etapa, la máquina realiza la formación de la película, el llenado de materiales, el sellado y el corte para producir stick packs individuales. Después de la producción, los stick packs terminados se recolectan y transfieren a la siguiente etapa.
Los stick packs se cargan luego en la tolva de la máquina clasificadora de bolsas. Una vez que los stick packs entran, pasan por los procesos de alimentación, separación, organización, corrección de orientación y conteo descritos en la sección anterior. La máquina clasificadora convierte los paquetes descargados aleatoriamente en grupos organizados con una cantidad definida y una orientación consistente. Estos grupos preparados se transfieren luego hacia la estuchadora a través de una cinta transportadora.
La estuchadora recibe los stick packs organizados y completa el proceso de envasado secundario. Abre el cartón, introduce el número requerido de stick packs y el folleto informativo en el cartón, y luego completa el cierre y otras operaciones posteriores de acuerdo con el proceso de envasado configurado.
Los transportadores hacen más que simplemente transportar productos. Ayudan a establecer una transición estable entre las diferentes etapas de procesamiento. Esto crea un flujo de material más coordinado y reduce la necesidad de transferencia manual entre máquinas individuales.
La división de funciones permite que cada máquina realice el proceso para el que fue diseñada, mientras que los transportadores y los sistemas de control conectan las etapas individuales en un flujo de trabajo de envasado.
La principal ventaja de integrar las tres máquinas es que conecta los procesos de envasado primario y secundario en un sistema de producción continuo. En lugar de tratar la producción de stick packs y el estuchado como dos operaciones separadas, los paquetes terminados pueden moverse directamente de una etapa a la siguiente con una mínima intervención manual.
En una instalación de producción típica, la máquina de stick packs pertenece a la etapa de envasado primario, mientras que el estuchado pertenece al envasado secundario. Los dos procesos pueden estar ubicados en diferentes áreas de producción debido al diseño de la fábrica y a la disposición de la sala de envasado.
La máquina clasificadora de bolsas proporciona una solución intermedia más sencilla. Recibe los stick packs terminados después del envasado primario y los procesa en grupos organizados y contados con precisión antes de que procedan al envasado secundario. Esto permite que las dos etapas de envasado trabajen juntas sin necesidad de que todo el diseño de producción se construya en torno a una conexión directa larga.
La configuración flexible también es importante para las fábricas donde el espacio disponible en el suelo es limitado o donde las áreas de envasado primario y secundario están físicamente separadas.
En lugar de requerir una conexión larga entre la máquina de stick packs y la estuchadora, los fabricantes pueden colocar el equipo de clasificación de acuerdo con su diseño de producción real. Por lo tanto, el enfoque no es simplemente conectar máquinas a la menor distancia posible, sino crear un proceso práctico de manejo de materiales dentro del entorno de fábrica existente. Esto brinda a los fabricantes una mayor libertad al planificar o actualizar sus áreas de envasado.
Otra ventaja es la reducción de la intervención manual entre el envasado primario y el secundario. La recogida y realimentación manual no solo requieren mano de obra adicional, sino que también conllevan más riesgos de conteo incorrecto, paquetes desordenados o interrupciones en la alimentación.
Al automatizar la clasificación, la corrección de orientación, el conteo, el agrupamiento y la transferencia, la línea integrada simplifica la transición entre máquinas. Los operarios ya no necesitan intervenir repetidamente solo para preparar los stick packs para la siguiente etapa de envasado. Esto hace que el proceso general sea más adecuado para los fabricantes que buscan niveles más altos de automatización del envasado.
La línea de envasado integrada también puede mejorar la eficiencia de la producción al reducir las operaciones manuales repetitivas. Sin una etapa de clasificación y conteo automática, los operarios pueden necesitar recoger los stick packs descargados aleatoriamente, separarlos, contarlos, organizarlos y suministrarlos repetidamente a la estuchadora.
Con la máquina clasificadora de bolsas actuando como una etapa de procesamiento intermedia, estas tareas se realizan automáticamente mientras la línea de producción está en funcionamiento. Por lo tanto, los operarios pueden centrarse más en la supervisión de los equipos, el suministro de materiales, la inspección de calidad y la gestión de la producción en lugar de en la manipulación repetitiva de paquetes.
La mejora no es simplemente una cuestión de aumentar la velocidad de la máquina. Proviene de la reducción de las interrupciones y las transferencias innecesarias entre procesos, lo que permite que las máquinas anteriores y posteriores operen como un sistema más continuo. En este caso, puede reducir los costes para los fabricantes farmacéuticos y nutracéuticos.
La configuración integrada también mejora la continuidad del flujo de material. La máquina de stick packs y la estuchadora pueden tener características operativas diferentes, y su producción real puede fluctuar durante la fabricación. Las cintas transportadoras de conexión y el sistema de clasificación proporcionan una transición intermedia entre los dos procesos.
Esto significa que un cambio temporal en la producción de la máquina de envasado de stick packs no tiene por qué transferirse necesariamente de forma directa a la estuchadora. Las etapas de clasificación y transporte pueden ayudar a mantener un suministro más controlado de paquetes al proceso de estuchado. Para las líneas de producción que funcionan durante períodos prolongados, este tipo de flujo de material coordinado puede ser importante para reducir las paradas innecesarias y mantener un ritmo de producción más estable.

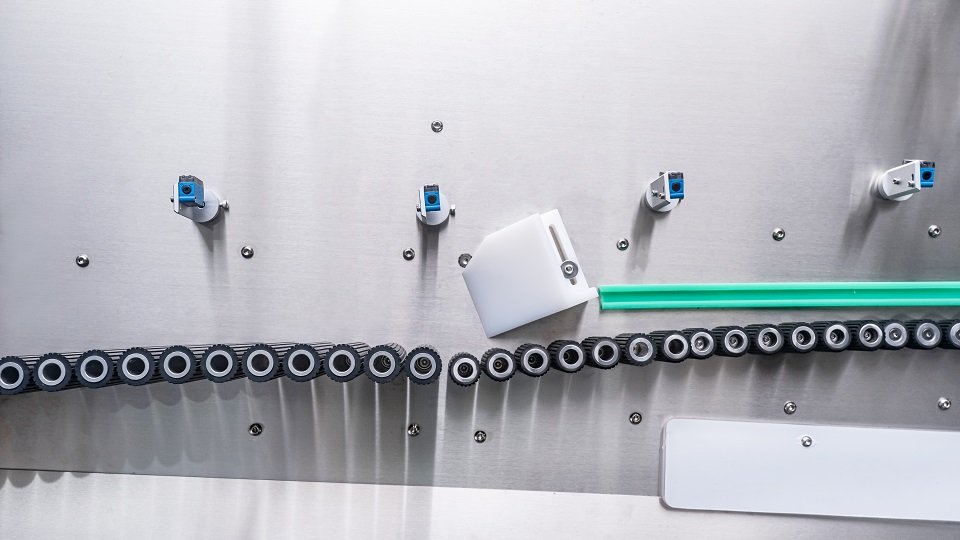

Rodillos servocontrolados
Antes de llegar a la estuchadora, los stick packs ya han pasado por la separación, la organización, la corrección de orientación y el conteo. Por tanto, la estuchadora recibe el material en una condición más consistente que la que recibiría de una máquina de stick packs con descarga aleatoria. Esto ayuda a crear una mayor consistencia en la carga de estuches, particularmente cuando cada estuche debe contener un número fijo de stick packs dispuestos de una manera específica.
Esto es particularmente valioso para productos farmacéuticos y nutracéuticos, donde mantener un flujo de material controlado y reducir el contacto manual innecesario puede contribuir a un proceso de envasado más consistente.
La línea de envasado puede adaptarse a diferentes requisitos de producción. La máquina de stick packs puede seleccionarse según el producto y la producción requerida. La máquina clasificadora de bolsas puede configurarse para manejar el flujo correspondiente, los requisitos de conteo y el patrón de organización, y la estuchadora se configura según las dimensiones del estuche y el número requerido de paquetes por estuche. Por lo tanto, los fabricantes pueden construir una línea de envasado sobre la base de sus requisitos de producción reales.
Rich Packing’s línea de estuchado de stick packs
Conectar una máquina de envasado de stick packs con una estuchadora puede implicar varios desafíos, incluyendo un flujo de material inestable y dificultades para contar y agrupar paquetes para el estuchado posterior. Una máquina clasificadora de bolsas proporciona una solución eficaz al hacerse cargo de la preparación intermedia de los stick packs.
A través de la alimentación controlada, la separación, la organización, la corrección de orientación y el conteo automático, la máquina de clasificación y conteo de bolsas transforma la producción del proceso de stick packs en un flujo de material organizado y listo para el estuchado. De esta manera, sirve como un eslabón importante entre la producción primaria de stick packs y el envasado secundario en estuches.
En Rich Packing, podemos proporcionar soluciones profesionales de líneas de envasado de stick packs basadas en sus necesidades de producción, especificaciones de paquetes, capacidad y requisitos de envasado en estuches. Nuestras soluciones incluyen máquinas clasificadoras de bolsas avanzadas, así como la línea completa de estuchado de stick packs, con instalación profesional, puesta en marcha y formación de operarios para ayudar a los clientes a lograr un proceso de producción fluido y fiable.
Una máquina clasificadora de bolsas se utiliza para organizar y preparar los stick packs descargados aleatoriamente antes de que entren en la estuchadora. Puede realizar la separación, organización, corrección de orientación, conteo y agrupamiento, ayudando a proporcionar a la estuchadora un flujo de stick packs más controlado y organizado.
Una máquina de stick packs se centra en producir stick packs individuales de forma continua, mientras que una estuchadora requiere que los paquetes se suministren en una cantidad, orientación y disposición específicas. La máquina clasificadora de bolsas salva esta diferencia preparando los stick packs para la carga posterior en estuches.
Sí. La máquina de clasificación y conteo de bolsas puede contar y agrupar automáticamente los stick packs según una cantidad preestablecida. Por ejemplo, si cada estuche requiere 10 stick packs, la máquina puede contar y organizar los paquetes en grupos de 10 antes de enviarlos a la estuchadora. La tasa de error de conteo es inferior al 0,009%.
Sí. La máquina utiliza una inspección visual basada en cámaras y un sistema de control computarizado para detectar la orientación de los stick packs y corregir automáticamente su dirección cuando sea necesario. Esto ayuda a garantizar que los paquetes entren en la estuchadora con una orientación consistente.
Sí. La configuración del equipo puede diseñarse según el producto del cliente, las especificaciones de los stick packs, la producción requerida, la cantidad por estuche, las dimensiones del estuche y otros requisitos de producción. Esto permite que la máquina de stick packs, la máquina clasificadora de bolsas y la estuchadora se configuren como una solución de envasado completa.
