Línea completa de llenado de cápsulas: guía de equipos, procesos y selección de máquinas

Planificar una línea de producción completa de llenado de cápsulas implica más que elegir una sola máquina. Toda la línea de producción se construye en torno a la máquina llenadora de cápsulas como su pieza central de equipo. Un sistema práctico debe alimentar el material de manera constante, separar y llenar las cápsulas vacías con precisión, cerrarlas de forma fiable, limpiar e inspeccionar las cápsulas terminadas y luego trasladarlas al proceso de envasado requerido.

En la mayoría de los proyectos, el equipo que trabaja más estrechamente con la llenadora incluye un cargador de cápsulas vacías, un alimentador por vacío, una máquina pulidora y clasificadora de cápsulas, y, cuando el requisito de control de calidad lo exige, un detector de metales. También se pueden añadir equipos aguas arriba, como mezcladoras o granuladoras, y equipos aguas abajo, como envasadoras de blíster o líneas de conteo y embotellado, pero su necesidad depende de la formulación y el formato de envasado final.

¿Qué es una línea de producción completa de llenado de cápsulas?

Una línea completa de cápsulas es un sistema de producción coordinado en lugar de un paquete fijo de máquinas. El proceso normalmente comienza con polvo, gránulos o pellets preparados, continúa a través del llenado de cápsulas y el manejo posterior al llenado, y termina con el formato de envasado seleccionado. Algunas formulaciones pueden requerir mezclado, granulación o secado antes del llenado, mientras que otras pueden pasar directamente del material preparado a la llenadora de cápsulas.

Para la mayoría de las líneas automáticas, la secuencia de producción clave es: alimentación de cápsulas vacías + alimentación de material de llenado → llenado de cápsulas → pulido y clasificación de cápsulas → detección de metales opcional → envasado final. La preparación del material aguas arriba se puede añadir cuando la formulación lo requiera.

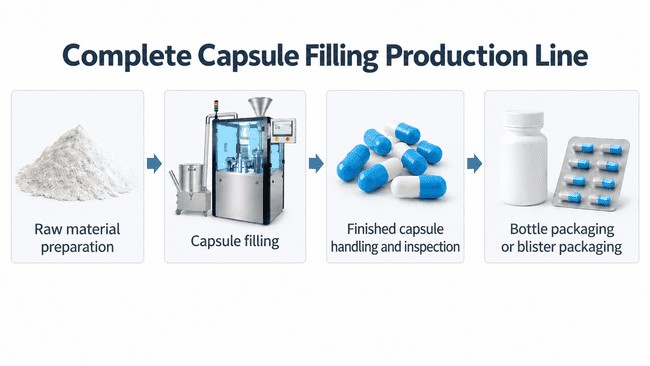

Equipo típico en un proceso completo de producción de cápsulas

La secuencia central es alimentación de cápsulas vacías + alimentación de material de llenado → llenado → pulido/clasificación → inspección opcional → envasado final; la preparación aguas arriba y el envasado aguas abajo varían según el producto.

Máquina llenadora de cápsulas: el núcleo de la línea de producción

La máquina llenadora de cápsulas determina la capacidad de producción básica, la consistencia del llenado y el nivel de automatización de la línea. Una máquina fiable debe realizar varias operaciones de forma continua y en la secuencia correcta: orientar las cápsulas vacías, separar las tapas y los cuerpos, dosificar el material de llenado, cerrar las cápsulas y descargar los productos terminados para su manipulación posterior.

Para la producción comercial farmacéutica y nutracéutica, la elección de una máquina llenadora de cápsulas no debe basarse únicamente en la velocidad máxima. El funcionamiento estable, la consistencia de la dosificación, la fiabilidad de la separación de las cápsulas, la comodidad del cambio de formato, la facilidad de limpieza y el diseño orientado al cumplimiento normativo son igualmente importantes, ya que estos factores afectan directamente a la producción diaria real y al rendimiento de la línea a largo plazo.

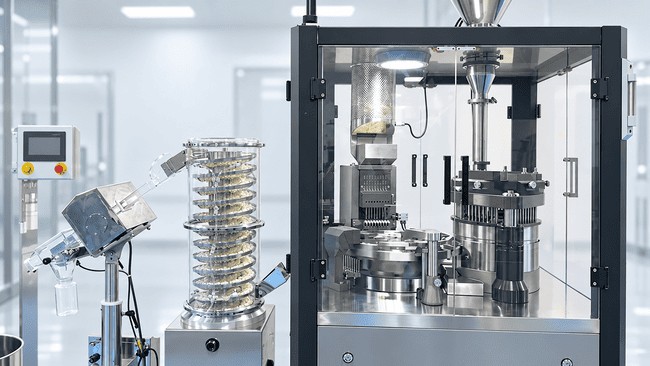

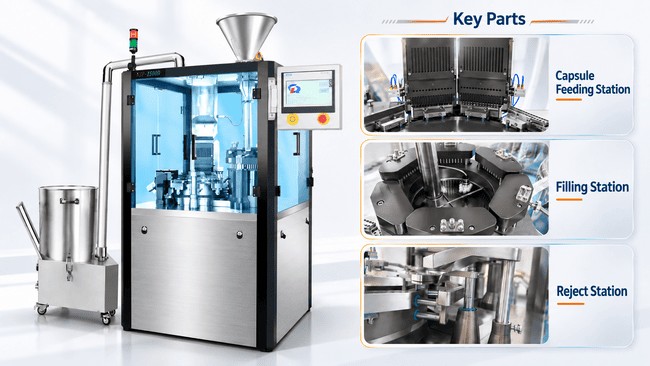

Llenadora de cápsulas automática y sus principales estaciones de trabajo.

2.1 Cómo funciona una máquina llenadora de cápsulas automática

Las cápsulas vacías se alimentan y orientan primero en la máquina. A continuación, se separan la tapa y el cuerpo, tras lo cual el sistema de dosificación llena el cuerpo de la cápsula con la cantidad necesaria de material. La tapa se vuelve a unir al cuerpo, la cápsula se bloquea y la cápsula terminada se descarga para su pulido, inspección o envasado.

El material de llenado más común es el polvo, pero dependiendo de la máquina y del sistema de dosificación, las cápsulas también pueden llenarse con gránulos, pellets y ciertos productos combinados. Por lo tanto, la configuración de dosificación correcta debe seleccionarse de acuerdo con la formulación real en lugar de solo por el tamaño de la cápsula.

2.2 Tamaños de cápsulas y compatibilidad de materiales

Las máquinas llenadoras de cápsulas duras automáticas suelen poder configurarse para los tamaños de tamaños de cápsulas comunes desde el #000 hasta el #5, dependiendo del modelo de llenadora de cápsulas y del utillaje. Al cambiar el tamaño de la cápsula, también se deben cambiar y ajustar los moldes y las piezas de cambio correspondientes.

Las propiedades del material son tan importantes como el tamaño de la cápsula. La fluidez, la densidad aparente, el tamaño de las partículas y la tendencia a la segregación influyen en la estabilidad de la dosificación. Si un polvo fluye mal, la solución puede implicar un ajuste de la formulación, un procesamiento previo o una configuración de dosificación diferente en lugar de simplemente hacer funcionar la llenadora a una velocidad más baja.

El material de la cubierta de la cápsula también debe confirmarse al seleccionar y configurar una máquina llenadora de cápsulas. Las cápsulas de gelatina y las cápsulas de origen vegetal como las cápsulas de HPMC pueden comportarse de forma diferente durante la separación de la tapa y el cuerpo, por lo que el sistema de vacío puede requerir diferentes ajustes de presión negativa según el material de la cápsula, la calidad de la cubierta y las condiciones reales de funcionamiento. Si la cápsula es de un tamaño no estándar o tiene dimensiones especiales, el proyecto no requiere necesariamente una máquina diferente: se pueden diseñar moldes de llenado de cápsulas y piezas de cambio personalizados a partir de muestras o planos confirmados.

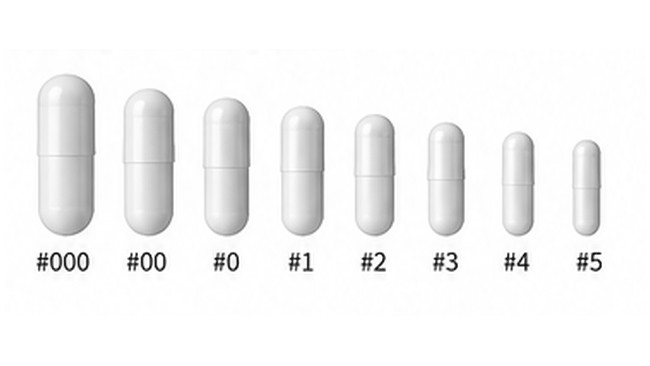

Tamaños comunes de cápsulas duras. La compatibilidad real depende del modelo de la máquina y del utillaje.

2.3 Capacidad y precisión de llenado

La capacidad de producción debe ser uno de los primeros factores a determinar. La serie de máquinas llenadoras de cápsulas automáticas NJP de Rich Packing abarca desde la NJP-200C hasta la NJP-7600D. En el nombre del modelo, el número representa el número nominal de cápsulas que la máquina puede completar por minuto en condiciones de prueba sin polvo / carga vacía. La producción real depende de la calidad de la cápsula, el material de llenado, los ajustes de dosificación y las condiciones de funcionamiento. Los proyectos de menor producción también pueden utilizar equipos de llenado de cápsulas semiautomáticos, pero la capacidad por sí sola no debería ser el único factor al comparar máquinas semiautomáticas y totalmente automáticas.

En la producción real, la producción utilizable depende de algo más que la velocidad nominal. La calidad de la cápsula, el flujo de material, la estabilidad de la dosificación, la configuración del operador y la adaptación de la máquina posterior afectan a la eficiencia de la línea. Una máquina adecuada debe alcanzar la producción objetivo con una separación y cierre de cápsulas estables, peso de llenado consistente y una baja tasa de rechazo.

2.4 Máquinas llenadoras de cápsulas automáticas frente a semiautomáticas

Las máquinas llenadoras de cápsulas semiautomáticas son adecuadas para lotes más pequeños, producción piloto y proyectos con una inversión inicial menor. Requieren una mayor participación del operador durante la carga, el llenado y el cierre de las cápsulas, y los requisitos de personal pueden ser mayores dependiendo del flujo de trabajo de producción.

Las máquinas totalmente automáticas no son simplemente una opción de mayor velocidad. Rich Packing también ofrece modelos NJP de menor velocidad como la NJP-200C y la NJP-400C, por lo que su ventaja puede seguir siendo clara incluso cuando la capacidad objetivo se solapa con un modelo semiautomático. El funcionamiento automático reduce la intervención manual continua y la carga de formación del operador, ayuda a reducir los requisitos de mano de obra, proporciona un control de ciclo más consistente y es más fácil de integrar con un alimentador de vacío, una pulidora y clasificadora de cápsulas, un detector de metales y equipos de envasado posteriores. Su diseño cerrado, estandarizado y más fácil de limpiar también es más adecuado para las fábricas farmacéuticas que trabajan para cumplir con los requisitos de producción cGMP. Para las fábricas que esperan un crecimiento futuro, una línea totalmente automática ofrece más espacio para la operación estandarizada y la integración posterior de la línea.

2.5 Factores clave a considerar al seleccionar una máquina de encapsulado

• Formulación y fluidez del producto: confirme si el material es polvo, gránulos, pellets o una combinación, y proporcione la densidad aparente y una muestra del material cuando sea posible.
• Tamaño de la cápsula y peso de llenado objetivo: estos determinan el utillaje y la configuración de dosificación.
• Producción requerida: calcule la demanda de producción en función de la producción diaria y las horas de trabajo en lugar de seleccionar solo por la velocidad anunciada más alta.
• Consistencia de llenado y control de rechazos: la dosificación estable, la separación y el cierre de las cápsulas son más importantes que la velocidad máxima a corto plazo.
• Fugas de polvo y control de polvo: haga funcionar la llenadora de cápsulas con material real o representativo y compruebe si la fuga de polvo alrededor de las estaciones de dosificación y llenado es excesiva. Una fuga grave aumenta la carga de trabajo de limpieza y puede indicar un sellado deficiente o una configuración inadecuada.
• Atasco de cápsulas y estabilidad de funcionamiento: observe si las cápsulas vacías se separan sin problemas y si la máquina se atasca con frecuencia durante el funcionamiento continuo. Una máquina llenadora de cápsulas automática estable debe mantener un indexado, llenado y cierre suaves sin necesidad de intervención manual repetida.
• Ruido de funcionamiento y mecanismo de leva: solicite el ruido de funcionamiento medido de la máquina y compruebe si se mantiene alrededor o por debajo de 75 dB en condiciones normales de prueba. Un ruido mecánico excesivo puede ser una señal de advertencia de problemas de transmisión, leva o montaje. Además, confirme si la máquina llenadora de cápsulas utiliza un mecanismo de leva interno y evalúe la vibración, la estabilidad a largo plazo y los requisitos de mantenimiento en conjunto, en lugar de juzgar solo por la velocidad.
• Cambio de formato y limpieza: los moldes, las piezas de contacto y los componentes de dosificación deben ser accesibles para la limpieza rutinaria y los cambios de producto.
• Integración de línea: confirme si la llenadora funcionará como una máquina independiente o si se conectará directamente con equipos de alimentación, pulido, inspección y envasado.
• Material de la máquina y piezas en contacto con el producto: confirme qué piezas utilizan grados de acero inoxidable como SUS 304 o 316L según la aplicación. Cuando el grado del material sea importante para el proyecto, pida al proveedor que proporcione la documentación del material y, si es necesario, verifíquelo con un reactivo de identificación de acero inoxidable u otro método adecuado de comprobación de materiales.
• Diseño orientado a CE y cGMP: para la producción farmacéutica, compruebe no solo si el equipo de llenado de cápsulas cuenta con documentación CE, sino también si sus protecciones, sistema eléctrico, control de polvo, facilidad de limpieza, diseño de contacto con el producto y estructura operativa pueden respaldar los requisitos de producción cGMP de la fábrica.

Equipos de apoyo clave

La máquina llenadora de cápsulas puede funcionar por sí sola, pero habitualmente se le añaden varias máquinas auxiliares para que la producción sea más limpia, estable y fácil de automatizar. Para proyectos automáticos, el cargador de cápsulas vacías y el alimentador por vacío gestionan dos tareas de alimentación diferentes: uno suministra las cápsulas vacías, mientras que el otro transfiere el polvo o los gránulos. Tras el llenado, una pulidora y clasificadora de cápsulas y un detector de metales opcional ayudan en la limpieza y el control de calidad posteriores.

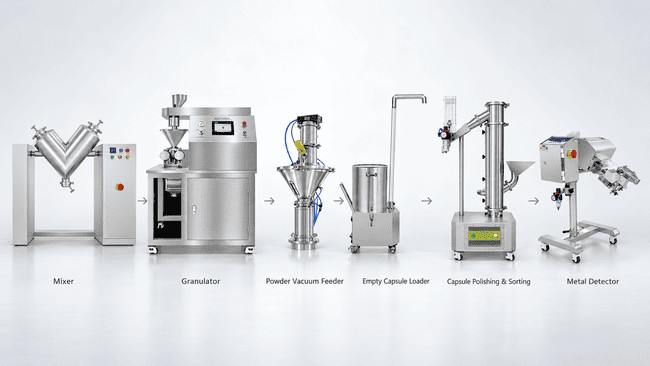

Ejemplos de máquinas auxiliares utilizadas en torno a una máquina llenadora de cápsulas automática.

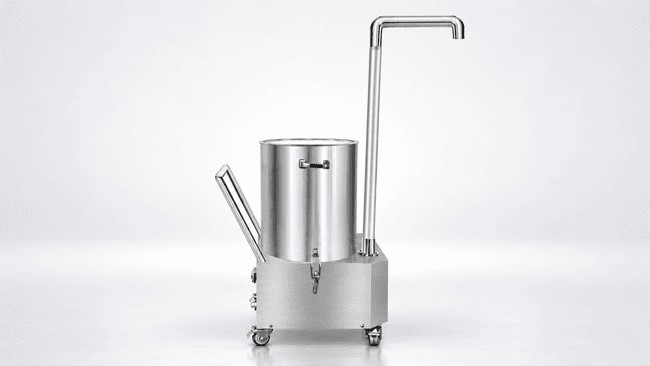

3.1 Cargador de cápsulas vacías

Un cargador de cápsulas vacías transfiere automáticamente las cápsulas duras vacías a la tolva de la máquina llenadora. Reduce la carga manual repetida y ayuda a mantener un suministro estable de cápsulas durante la producción continua.

Para líneas automáticas de mayor velocidad, la alimentación automática de cápsulas puede reducir la intervención del operario y mejorar la continuidad de la producción. El cargador debe adaptarse al tamaño de la cápsula, al material de la cubierta y a la velocidad de producción requerida. Tiene un propósito diferente al del alimentador por vacío, que maneja el material de llenado en lugar de las cápsulas vacías.

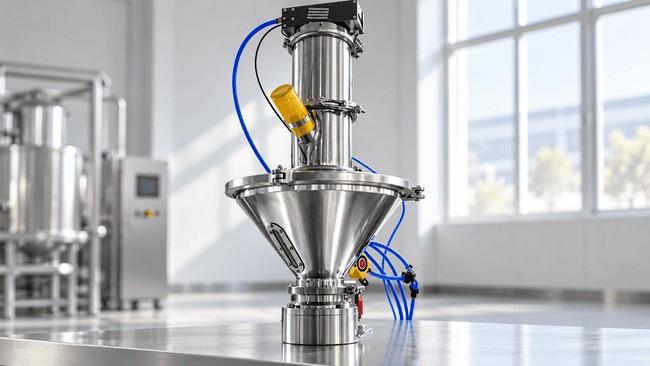

3.2 Alimentador por vacío

Un alimentador por vacío transfiere automáticamente polvo o gránulos desde un contenedor de material a la tolva de la máquina llenadora de cápsulas. Es especialmente útil en líneas automáticas porque reduce la carga manual repetida, limita la exposición al polvo y ayuda a mantener un nivel de material más estable en la tolva.

Un alimentador por vacío no es obligatorio para todas las llenadoras de cápsulas, pero resulta cada vez más útil a medida que aumentan la capacidad de producción y el nivel de automatización. Para la producción continua, es una de las máquinas de apoyo más prácticas a considerar.

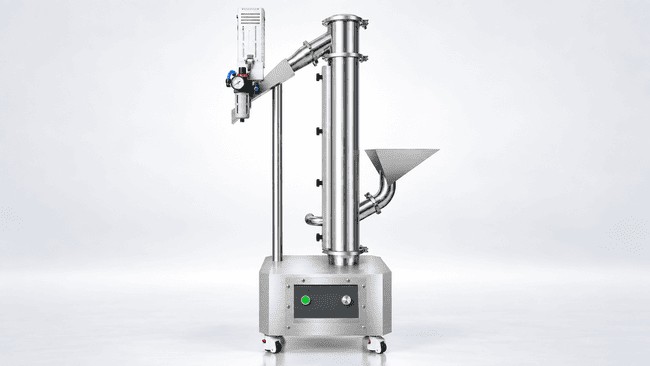

3.3 Máquina pulidora y clasificadora de cápsulas

Tras el llenado, puede quedar polvo fino en el exterior de las cápsulas. Una pulidora de cápsulas elimina este residuo y mejora la limpieza y el aspecto del producto acabado antes de su inspección o envasado.

Una función de clasificación puede eliminar además las cápsulas vacías, rotas, sueltas, dañadas o anormales, dependiendo del diseño del equipo. Dado que el pulido y la clasificación se realizan inmediatamente después del llenado, esta máquina es uno de los socios posteriores más útiles para una llenadora de cápsulas automática y puede conectarse en línea para una producción continua.

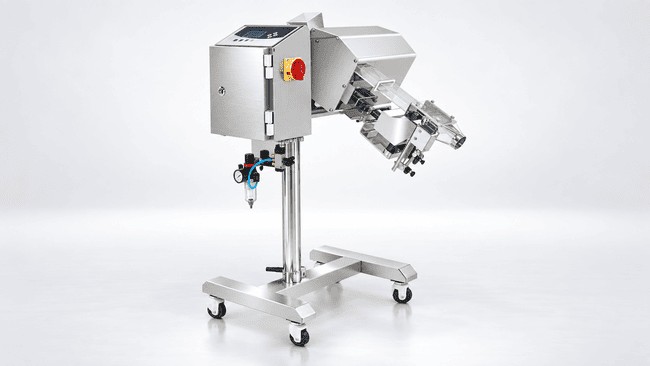

3.4 Detector de metales: opcional pero útil para el control de calidad

Un detector de metales no es un componente obligatorio de todas las líneas de llenado de cápsulas, y no forma parte del proceso de llenado de cápsulas en sí. Sin embargo, puede ser un punto de control de calidad posterior importante, especialmente cuando el fabricante, el cliente o el mercado objetivo requieren un control adicional sobre la contaminación metálica.

El detector se coloca normalmente después del pulido o la inspección de las cápsulas y antes del envasado final. Dependiendo del modelo y de las condiciones del producto, puede utilizarse para detectar contaminación ferrosa, no ferrosa y de acero inoxidable en las cápsulas acabadas. Su inclusión depende del sistema de calidad, la evaluación de riesgos y los requisitos de mercado de la fábrica, por lo que es mejor tratarlo como una configuración opcional pero recomendada en lugar de una necesidad universal.

Otros equipos que pueden añadirse

Se pueden añadir otras máquinas cuando el producto o el envase final lo requieran, pero no tienen por qué dominar la configuración de la línea de cápsulas. Antes del llenado, se puede utilizar una mezcladora para mejorar la uniformidad de los ingredientes, mientras que la granulación y el secado pueden ser necesarios para formulaciones con poca fluidez o problemas de segregación. Muchos productos, sin embargo, pueden llenarse tras un tamizado y mezclado adecuados sin necesidad de granulación.

Tras el pulido y la inspección, las cápsulas acabadas pueden pasar al envasado en frascos o en blísteres. Los proyectos de frascos pueden utilizar una máquina contadora seguida de tapado, sellado y etiquetado, mientras que los productos de dosis unitaria pueden envasarse en una máquina de envasado en blíster. Estos sistemas posteriores deben seleccionarse según el envase final en lugar de tratarse como partes obligatorias de cada línea de llenado de cápsulas.

Cómo configurar una línea de llenado de cápsulas práctica

Para muchos proyectos automáticos, una configuración básica práctica es: cargador de cápsulas vacías + alimentador por vacío → máquina llenadora de cápsulas automática → pulidora y clasificadora de cápsulas → detector de metales opcional. Los dos dispositivos de alimentación sirven para entradas separadas: el cargador de cápsulas vacías suministra las cubiertas de las cápsulas, mientras que el alimentador por vacío suministra el polvo o los gránulos. Junto con el equipo posterior, esta configuración permite una alimentación, llenado, limpieza y control de calidad estables.

El equipo de mezcla o granulación puede añadirse posteriormente solo cuando la formulación lo requiera, mientras que el conteo y el embotellado o el envasado en blíster pueden añadirse según el envase final. Este enfoque modular evita equipos innecesarios y mantiene la línea fácil de ampliar a medida que crece la producción.

Conclusión

La máquina llenadora de cápsulas debe ser el punto de partida al diseñar una línea completa de producción de cápsulas. Una vez seleccionado el modelo correcto según el tamaño de la cápsula, el material de la cubierta, la formulación y la producción, se pueden añadir las máquinas de apoyo más útiles a su alrededor. Para la producción automática, un cargador de cápsulas vacías, un alimentador por vacío y una máquina pulidora/clasificadora de cápsulas son opciones auxiliares comunes, mientras que un detector de metales puede proporcionar un punto de control de calidad adicional cuando sea necesario.

Las mezcladoras, granuladoras, máquinas de blíster y sistemas de conteo y embotellado siguen teniendo papeles importantes, pero solo deben configurarse cuando el proceso del producto o el formato de envasado final lo requiera. Una línea bien equilibrada no es la que tiene más máquinas, sino aquella en la que cada máquina resuelve una necesidad de producción real.
