Cápsulas duras rellenas de líquido: una guía completa para el llenado, sellado y fabricación

Las cápsulas duras rellenas de líquido utilizan una cubierta dura de dos piezas para contener líquidos, suspensiones o semisólidos compatibles. Después de la dosificación, la tapa y el cuerpo se bloquean y, cuando la formulación lo requiere, se sellan en la unión entre la tapa y el cuerpo. A diferencia del llenado de polvo, la producción de cápsulas líquidas ejerce un control más estricto sobre el flujo de la formulación, la compatibilidad de la cubierta, la repetibilidad de la dosis y la integridad del sellado.

En la producción de cápsulas duras rellenas de líquido, la formulación, el sistema de dosificación, la cubierta de la cápsula, el método de sellado y las condiciones posteriores al sellado deben funcionar en conjunto. Esta guía sigue ese proceso desde la selección de la formulación y el llenado hasta el bloqueo, sellado, secado o curado, inspección y elección del equipo.

¿Qué son las cápsulas duras rellenas de líquido?

Las cápsulas duras rellenas de líquido (LFHC, por sus siglas en inglés) son cápsulas preformadas de dos piezas con un cuerpo más largo para el relleno y una tapa más corta que se cierra sobre él. Pueden utilizar cubiertas de gelatina dura o polímeros comoHPMC, pero la formulación y el proceso deben ser compatibles con la cubierta seleccionada.

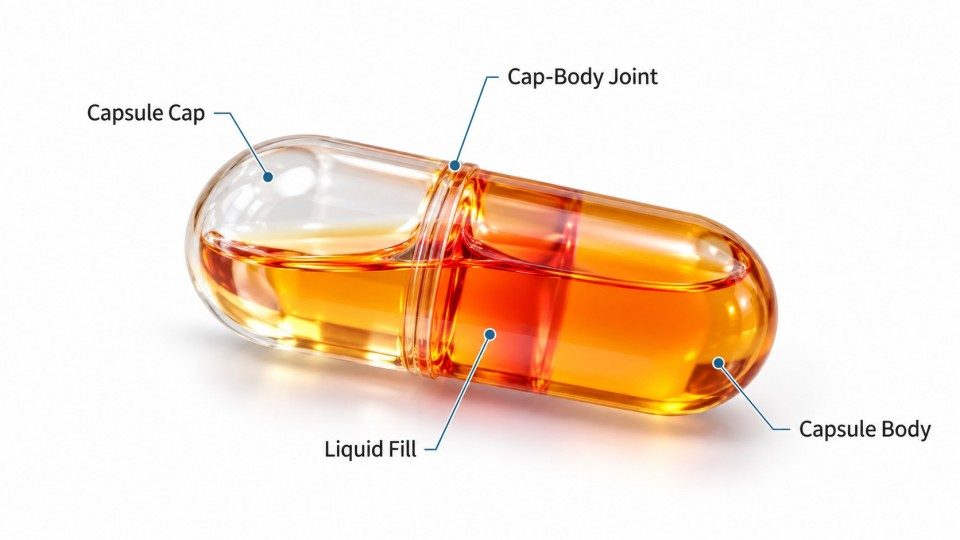

Estructura de una cápsula dura rellena de líquido

Una cápsula dura rellena de líquido tiene cuatro partes funcionales:

• Cuerpo de la cápsula: contiene la formulación dosificada.
• Tapa de la cápsula: se cierra sobre el cuerpo lleno.
• Relleno líquido o semisólido: la formulación dosificada.
• Unión tapa-cuerpo: la interfaz superpuesta que proporciona un cierre mecánico y, cuando es necesario, recibe el sello.

El bloqueo une la tapa y el cuerpo; el sellado cierra la unión. Para rellenos líquidos, ese sello adicional puede reducir las fugas a través de la interfaz tapa-cuerpo y limitar el ingreso no deseado durante la manipulación y el almacenamiento.

Gelatina frente a cubiertas de cápsulas de HPMC

La gelatina y la HPMC no se comportan igual ante todas las formulaciones líquidas. La humedad, los disolventes, los excipientes y las condiciones de almacenamiento pueden alterar la fragilidad, deformación, masa o integridad de la cubierta, por lo que la elección de la cubierta debe probarse con la formulación real.

En la práctica, ni la gelatina ni la HPMC son automáticamente la mejor opción. Su comportamiento ante la humedad y su respuesta mecánica difieren, mientras que la compatibilidad total entre la formulación y la cubierta se evalúa en la siguiente sección.

Cápsulas duras rellenas de líquido frente a cápsulas blandas

Tanto las LFHC como las cápsulas blandas pueden transportar líquidos o semisólidos, pero se fabrican de forma diferente. Una cápsula blanda forma una cubierta flexible alrededor del relleno durante la encapsulación; una LFHC comienza con una cubierta dura preformada de dos piezas.

Esa diferencia cambia el equipo de llenado, el método de dosificación, el comportamiento de la cubierta y el paso de sellado. Las LFHC son útiles cuando un producto necesita un formato de cápsula dura con un relleno líquido o semisólido compatible.

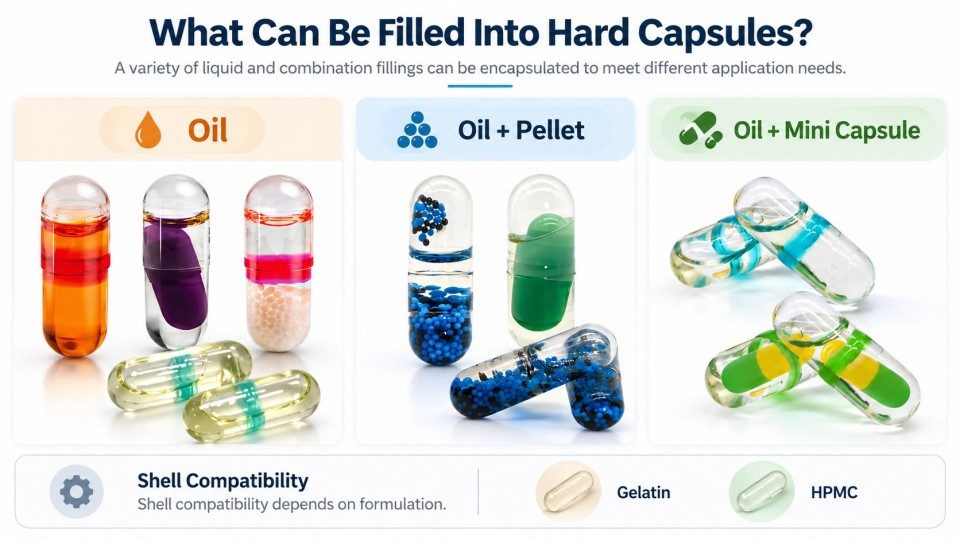

¿Qué se puede llenar en cápsulas duras?

Las cápsulas duras pueden contener aceites, soluciones no acuosas, suspensiones y determinados semisólidos o pastas, pero la formulación debe seguir siendo compatible con la cubierta, el sistema de dosificación y el proceso de sellado.

Aceites y formulaciones a base de lípidos

Los aceites y los rellenos a base de lípidos son aplicaciones comunes de las LFHC porque la dosificación por desplazamiento positivo puede medirlos con precisión cuando su flujo permanece estable. Pero un aceite no es automáticamente compatible con todas las cubiertas de cápsulas duras.

La composición lipídica, los tensioactivos, la higroscopicidad, la viscosidad y la interacción con la cubierta pueden alterar la integridad de la cápsula. Confirme la compatibilidad con la formulación prevista en lugar de basarse únicamente en la categoría de la formulación.

Soluciones y suspensiones

Las soluciones suelen ser más fáciles de dosificar cuando la viscosidad y la composición se mantienen estables. Las suspensiones añaden otro punto de control: los sólidos deben permanecer dispersos uniformemente para que el material que llega a la bomba y a la boquilla siga representando la formulación prevista.

Para el llenado de suspensiones, controle la mezcla, el tiempo de residencia, la sedimentación, el comportamiento de la boquilla y la repetibilidad de la dosis. Una vez que la formulación pierde homogeneidad, la máquina de llenado de cápsulas líquidas no puede corregir la diferencia de composición aguas abajo.

Semisólidos y pastas

Los semisólidos y las pastas también se pueden llenar en cápsulas duras, pero la temperatura y la cizalladura pueden cambiar su flujo rápidamente. Seleccione el sistema de dosificación en función de la reología real de la formulación, no de su etiqueta de producto.

Las bombas cerámicas u otras bombas de desplazamiento positivo pueden adaptarse a rellenos viscosos, pero el tipo de bomba, el diseño de la boquilla y las condiciones de funcionamiento aún requieren pruebas específicas para el producto.

Compatibilidad entre la formulación y la cubierta de la cápsula

Antes de seleccionar la cubierta o la máquina, evalúe la formulación en función de los factores que tienen más probabilidades de afectar el llenado y la integridad de la cápsula:

• humedad y actividad de agua;
• higroscopicidad;
• compatibilidad con disolventes;
• composición de lípidos y tensioactivos;
• viscosidad y comportamiento de flujo;
• temperatura de formulación;
• deformación o fragilidad de la cápsula;
• posible interacción entre la formulación y la cápsula.

Este cribado es importante porque los componentes de la formulación pueden alterar las propiedades mecánicas y la integridad de las cápsulas duras durante el llenado y el almacenamiento.

Formulaciones que requieren una evaluación especial

Marque una formulación para realizar pruebas adicionales cuando sea altamente higroscópica, tenga una alta actividad de agua, contenga disolventes reactivos con la cápsula, cambie su viscosidad bruscamente con la temperatura, contenga partículas en suspensión, arrastre aire o forme hilos en la boquilla. Una alta actividad de agua puede ablandar o deformar las cápsulas de gelatina, por lo que los rellenos acuosos o fuertemente higroscópicos requieren un trabajo de compatibilidad especialmente cuidadoso.

No elija la cápsula o la máquina llenadora de cápsulas duras líquidas basándose únicamente en la categoría de la formulación. Evalúe la formulación real, la cápsula, el sistema de dosificación, el método de sellado y las condiciones de almacenamiento como un solo proceso.

¿Cómo se fabrican las cápsulas duras rellenas de líquido?

La fabricación de cápsulas rellenas de líquido sigue una secuencia clara: preparar la formulación, separar la cápsula, dosificar el relleno, cerrar la cápsula, sellar la unión, secar o curar el sello, inspeccionar la cápsula y descargar el producto aceptado. Las máquinas difieren, pero estos puntos de control permanecen estrechamente vinculados.

Paso 1: Preparación de la formulación

Antes de la producción, caracterice la viscosidad, homogeneidad, sensibilidad a la temperatura, sedimentación, arrastre de aire y compatibilidad con la cápsula. Estas propiedades determinan cómo se comporta la formulación en la tolva, la bomba, la boquilla y el cuerpo de la cápsula.

Las suspensiones necesitan una dispersión estable durante todo el proceso. Los rellenos viscosos necesitan condiciones de dosificación que limiten la formación de hilos, el goteo y la recuperación lenta de la bomba.

Paso 2: Alimentación y separación de cápsulas vacías

Las cápsulas duras vacías se alimentan, orientan y separan en tapa y cuerpo. El cuerpo debe llegar a la posición de llenado correctamente mientras la tapa se retiene para el cierre después de la dosificación. Rechace las cápsulas que no se separen antes de la dosificación.

Paso 3: Dosificación y llenado de líquido

El sistema de dosificación mide la formulación en cada cuerpo de cápsula. Los sistemas de desplazamiento positivo, incluidos los diseños de pistón y bomba cerámica, son opciones comunes cuando coinciden con el comportamiento de flujo de la formulación.

La viscosidad cambia directamente el comportamiento de dosificación en el llenado de líquidos de cápsulas duras: la respuesta de la bomba, el goteo de la boquilla, la formación de hilos, la velocidad de llenado y la repetibilidad de la dosis pueden variar con ella. No existe un límite universal útil de viscosidad o temperatura; la ventana operativa depende de la formulación, el diseño de la bomba/boquilla y el proceso de máquina validado.

Durante la producción, observe conjuntamente el estado de la formulación, la respuesta de la bomba, el cierre de la boquilla, la posición de la cápsula y la consistencia del llenado. La guía de la FDA enfatiza las condiciones de fabricación controladas y las pruebas en proceso apropiadas para las operaciones de cápsulas.

Paso 4: Cierre y bloqueo de la cápsula

Después de la dosificación, la máquina une la tapa y el cuerpo para formar la cápsula cerrada básica.

El bloqueo no es sellado. El bloqueo mecánico mantiene unidas las dos partes de la cápsula, pero un líquido aún puede encontrar una ruta de fuga a través de la interfaz tapa-cuerpo si la unión no está adecuadamente sellada.

Paso 5: Sellado de la cápsula

El sellado añade una barrera en la unión tapa-cuerpo. Dependiendo de la cápsula y el proceso, esto puede ser una banda externa u otro método de sellado tipo costura/fusión.

Paso 6: Secado, curado y enfriamiento

Después del sellado, la unión necesita condiciones controladas para secarse, fraguar o curar. El enfriamiento se convierte en una necesidad de proceso separada cuando un relleno calentado o termosensible debe volver a su estado físico objetivo; los aceites, soluciones y suspensiones rutinarios no necesitan automáticamente un paso de enfriamiento distinto.

El sistema de llenado de cápsulas duras líquidas utiliza una disposición de secado/enfriamiento por aire vertical. Estabilice el sello sin deformar la cápsula, alterar la unión o cambiar el estado del relleno.

Paso 7: Inspección y rechazo

La inspección debe centrarse en los defectos que afectan a la calidad del producto o a la estabilidad de la línea. Dependiendo de los sensores instalados, una línea puede verificar la presencia de la cápsula, la orientación, la separación tapa-cuerpo, el cierre, la deformación visible, las fugas o la apariencia del sello.

Paso 8: Descarga de la cápsula terminada

Las cápsulas aceptadas pasan luego a la manipulación o el envasado posterior. Dependiendo del producto, esto puede incluir el pulido de cápsulas,clasificación de cápsulas, conteo y embotellado de cápsulas, blisterizado, o estuchado.

¿Cómo se sellan las cápsulas duras rellenas de líquido?

El sellado protege la junta tapa-cuerpo; es una operación distinta a la de simplemente bloquear la cápsula.

Por qué las cápsulas duras rellenas de líquido requieren sellado

Una cápsula bloqueada mecánicamente todavía tiene una interfaz de solapamiento entre tapa y cuerpo. Con un relleno líquido, esa interfaz puede convertirse en una vía de fuga, por lo que el proceso de sellado se utiliza para reducir el escape de líquido y limitar la entrada de agentes ambientales.

Dónde se aplica el pegamento de sellado

En el sellado a base de pegamento, el material se aplica alrededor de la junta tapa-cuerpo o la costura de la cápsula. El área de contacto exacta y el patrón de aplicación dependen de la cubierta y de la tecnología de sellado.

El bandeado externo envuelve una banda de sellado alrededor del exterior de la junta. Otros procesos aplican líquido de sellado directamente en la costura y utilizan condiciones controladas para formar un cierre integrado. Resuelven el mismo problema, pero no son el mismo proceso.

Cómo crea el pegamento de sellado el sello de la cápsula

El material de sellado debe alcanzar y humedecer uniformemente o interactuar con las superficies de la cubierta objetivo, luego fraguar, secar o fusionarse en la barrera prevista. El estado del sellador, la geometría de la junta, el material de la cubierta, la presión de aplicación y el tratamiento posterior al sellado afectan el resultado.

Lo que importa es la cobertura uniforme de la junta y la formación repetible del sello, no simplemente si el sellador está presente.

Temperatura del pegamento de sellado y uniformidad de aplicación

Donde el líquido de sellado tiene temperatura controlada, cuatro variables importan juntas: química del sellador, viscosidad, temperatura y uniformidad de aplicación. Si el sellador es demasiado espeso, demasiado fluido, está mal acondicionado o se aplica de manera desigual, la cobertura de la junta se vuelve inconsistente. Establezca la ventana de trabajo para la cubierta real, la formulación de sellado y el proceso de la máquina.

No copie una temperatura de sellado de otro sistema de cápsulas. Valide el estado del sellador en la formulación y la máquina que se están utilizando realmente.

Compatibilidad de la cubierta de la cápsula durante el sellado

La cubierta debe tolerar tanto la formulación como el proceso de sellado. La humedad, los disolventes, el calor y las condiciones de secado pueden alterar el comportamiento de la cubierta, por lo que el desarrollo del sello y la compatibilidad de la cubierta deben evaluarse juntos.

Secado y curado después del sellado

El secado o curado posterior al sellado lleva al sellador a su estado físico previsto. El tiempo y las condiciones requeridos dependen de la química del sellado, el material de la cubierta, el equipo y la formulación.

Para el control de procesos, siga el sello en este orden:

estado del sellador → uniformidad de aplicación → cobertura de la junta → secado/curado → integridad del sello

Problemas comunes en el llenado y sellado de cápsulas líquidas

Comience la resolución de problemas desde el defecto que puede ver, luego rastréelo hasta la variable de proceso que realmente puede causarlo.

Utilice la siguiente tabla como guía de primera comprobación; los ajustes finales deben seguir el proceso validado del producto y la máquina.

¿Qué equipo se utiliza para cápsulas duras rellenas de líquido?

Una máquina de llenado de cápsulas líquidas combina la manipulación, dosificación, bloqueo y, en líneas integradas, los pasos de sellado y post-sellado necesarios para la producción de LFHC. Para proyectos que requieren soporte de validación, Rich Packing puede proporcionar FAT/SAT, documentación IQ/OQ, y formación de operadores.

Máquina de llenado de cápsulas líquidas

La máquina principal alimenta y separa las cápsulas vacías, dosifica el líquido, bloquea la cubierta y, en sistemas integrados, pasa las cápsulas al sellado y a la manipulación posterior al sellado.

Sistema de dosificación de líquidos

El sistema de dosificación controla la consistencia con la que la formulación llega a cada cápsula. La máquina de llenado de cápsulas líquidas de Rich Packing utiliza dosificación de líquido accionada por servomotor con configuraciones de bomba cerámica; la configuración ofrece una producción de hasta 60,000 cápsulas/hora y un error de llenado de ≤2% para dicha configuración.

Sistema de sellado de cápsulas

El sistema de sellado aplica el sellador seleccionado o realiza la operación de sellado de costura requerida. Su diseño debe coincidir con la cubierta de la cápsula, la formulación, el sellador y las condiciones de producción validadas.

Sistema de secado, curado y enfriamiento

La manipulación posterior al sellado da tiempo a la unión para secarse, fraguar o curar antes de que la cápsula se mueva hacia adelante. El enfriamiento es importante cuando el proceso de llenado o sellado utiliza calor

Preguntas frecuentes

Referencias

[1] Ma JH, Yang M, Zeng M, Chen XM, Lan J. A review on liquid-filled hard gelatin capsules. Zhongguo Zhong Yao Za Zhi. 2008;33(5):602-605. PubMed: https://pubmed.ncbi.nlm.nih.gov/18536390/

[2] Grüne L, Bunjes H. Suitability of phosphatidylcholine-based formulations for liquid filling in hard capsules. European Journal of Pharmaceutical Sciences. 2020;153:105470. https://doi.org/10.1016/j.ejps.2020.105470

[3] Nirale P, Arora S, Solanki A, Bhat J, Singh RK, Yadav KS. Liquid Filled Hard Shell Capsules: Current Drug Delivery Influencing Pharmaceutical Technology. Current Drug Delivery. 2022;19(2):238-249. https://doi.org/10.2174/1567201818666210301094400

[4] Koehl NJ, Shah S, Djouka Tenekam I, et al. Lipid Based Formulations in Hard Gelatin and HPMC Capsules: a Physical Compatibility Study. Pharmaceutical Research. 2021;38(8):1439-1454. https://doi.org/10.1007/s11095-021-03088-8

[5] U.S. Food and Drug Administration. Dosage Form Drug Manufacturers cGMPs: Guide to Inspections of Dosage Form Drug Manufacturers. FDA. https://www.fda.gov/inspections-compliance-enforcement-and-criminal-investigations/inspection-guides/dosage-form-drug-manufacturers-cgmps-1093
