En fabricación de cápsulas, lograr un peso de llenado constante es uno de los desafíos clave durante el proceso de llenado. Incluso cuando una máquina llenadora de cápsulas funciona normalmente, puede ocurrir una variación significativa entre las cápsulas individuales si las propiedades del material, las condiciones de alimentación, los componentes de dosificación o el movimiento mecánico no se controlan adecuadamente.
Para los fabricantes farmacéuticos y nutracéuticos, una variación excesiva en el peso de llenado de las cápsulas puede provocar una calidad de producto inconsistente, un mayor desperdicio de material y dificultades para mantener el control de peso requerido durante el proceso.
La causa, sin embargo, rara vez se limita a un solo componente. No solo los materiales, sino también la máquina llenadora de cápsulas en sí misma puede afectar el peso de llenado. Por lo tanto, cuando el peso de llenado varía significativamente, el problema debe investigarse sistemáticamente en lugar de resolverse simplemente cambiando un parámetro de la máquina.
Este artículo explica las causas principales de la variación en el peso de llenado de las cápsulas y proporciona un enfoque práctico de resolución de problemas, seguido de soluciones de máquina y proceso para mejorar la consistencia del llenado.
El peso de llenado de las cápsulas es un indicador clave de la calidad del producto. Comprender qué es la variación del peso de llenado y por qué es importante es el primer paso para identificar sus causas y mejorar la consistencia del llenado.
El peso de llenado de la cápsula se refiere al peso del material contenido dentro de una cápsula llena. Durante la producción, el peso de llenado objetivo normalmente se establece de acuerdo con la formulación del producto y la especificación de la cápsula. Sin embargo, el peso real de las cápsulas individuales puede fluctuar alrededor del valor objetivo.
Por ejemplo, si el peso de llenado objetivo es de 500 mg, es posible que no todas las cápsulas llenas pesen exactamente 500 mg. Puede ocurrir un pequeño grado de variación durante un proceso de llenado mecánico continuo de la llenadora de cápsulas. Por lo tanto, la variación del peso de llenado se refiere a la diferencia en el peso de llenado entre cápsulas producidas bajo las mismas condiciones. La clave es verificar si la variación se mantiene dentro de los requisitos.
También es importante distinguir el peso de la cápsula vacía del peso de llenado. Al investigar el proceso de llenado, el método de medición debe tener en cuenta el peso de la cápsula vacía para que la variación evaluada refleje realmente el material llenado en lugar de las diferencias en la propia cápsula.

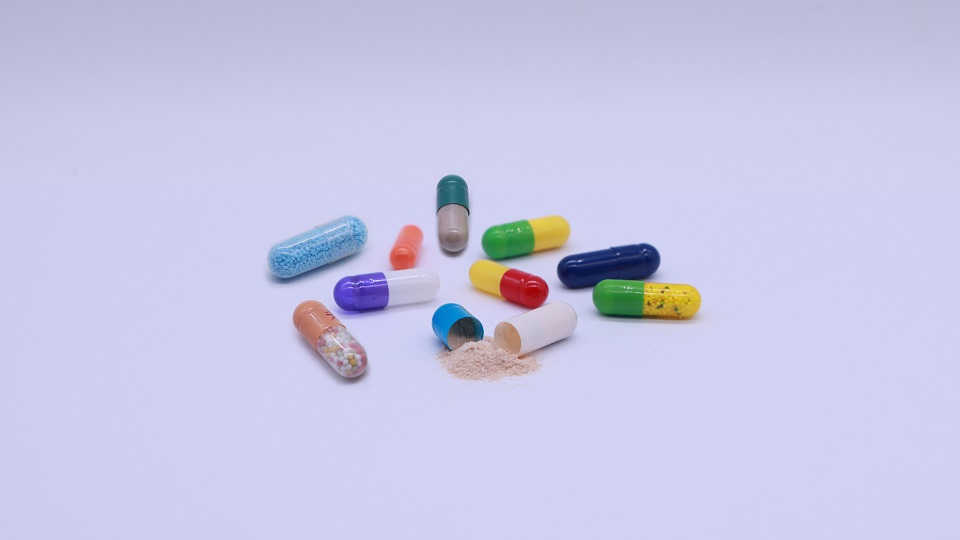

Cápsulas llenas con polvos, gránulos y pellets
En el llenado de cápsulas, un cierto grado de variación de peso es inevitable. Un error de peso de llenado de ≤3% generalmente puede considerarse dentro de un rango aceptable para el rendimiento de la máquina llenadora de cápsulas, dependiendo del producto, la formulación y los requisitos de calidad aplicables. La preocupación clave no es si cada cápsula tiene exactamente el mismo peso, sino si la variación sigue siendo pequeña, estable y controlable durante la producción continua.
Cuando la diferencia de peso de llenado supera constantemente el rango esperado, puede crear varios problemas prácticos en la línea de producción.
En primer lugar, puede afectar la consistencia de la dosis. Si la cápsula está destinada a contener una cantidad específica de ingrediente activo o material nutricional, una variación excesiva en el peso de llenado significa que diferentes cápsulas pueden contener cantidades notablemente diferentes de polvo. Para los productos farmacéuticos, esto puede generar preocupaciones adicionales de control de calidad porque se espera que el proceso de llenado se mantenga dentro de los límites de dosificación y peso especificados.
En segundo lugar, una variación excesiva puede aumentar el desperdicio de material y el costo de producción. Cuando el peso de llenado fluctúa significativamente, es posible que los operadores deban ajustar repetidamente la máquina llenadora de cápsulas. Durante estos ajustes, se producirán rechazos hasta que el peso de llenado vuelva al rango objetivo. Para API costosos, probióticos u otras formulaciones de alto valor, los rechazos repetidos pueden resultar en una pérdida considerable de material durante una larga ejecución de producción.
En tercer lugar, un peso de llenado inestable puede provocar paradas de máquina más frecuentes y una menor eficiencia de producción. Es posible que los operadores deban detener la máquina llenadora de cápsulas para realizar una verificación general y un reajuste. Si el problema es causado por las propiedades del material o la formulación, simplemente ajustar la llenadora de cápsulas puede no resolverlo, lo que resulta en paradas repetidas y pruebas antes de que se pueda restaurar la producción estable.
Cuando el peso de llenado se mueve fuera del rango requerido, es posible que los operadores deban detener la máquina llenadora de cápsulas para realizar una verificación general y un reajuste. Si el problema es causado por las propiedades del material o la formulación, simplemente ajustar la llenadora de cápsulas puede no resolverlo, lo que resulta en paradas repetidas y pruebas antes de que se pueda restaurar la producción estable. Esto interrumpe el programa de producción y dificulta mantener una producción constante durante un ciclo de producción largo.
Por lo tanto, el objetivo del llenado de cápsulas no es simplemente alcanzar el peso objetivo en un momento dado. Más importante aún, la máquina y el sistema de alimentación de material deben mantener una condición de llenado estable durante toda la operación continua, manteniendo la variación del peso de llenado dentro del rango requerido mientras se minimizan los rechazos, los ajustes manuales y el tiempo de inactividad no planificado.

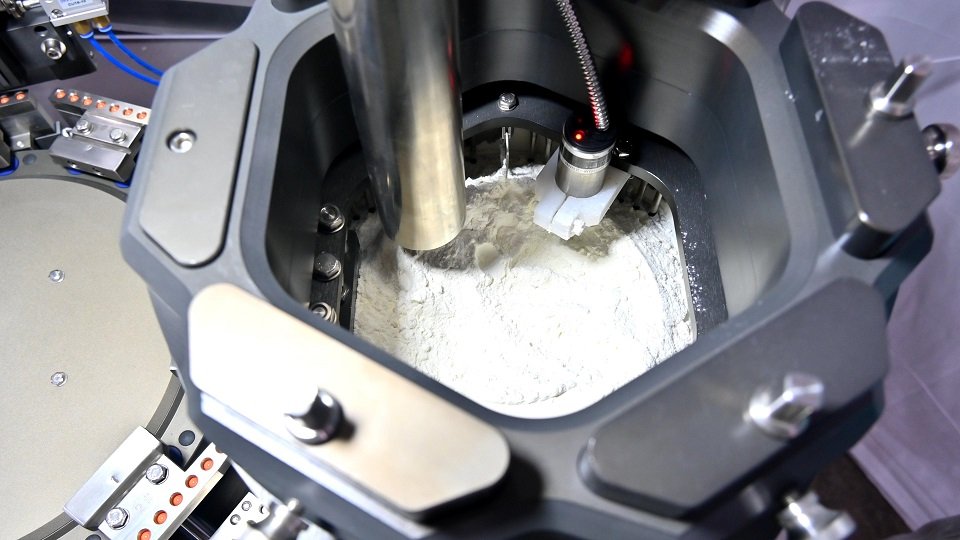

Estación de llenado
Cuando el peso de llenado de la cápsula varía significativamente, la resolución de problemas debe seguir la secuencia del proceso de llenado. Comience con el material, luego verifique cómo se alimenta el polvo en el área de dosificación, seguido del disco de dosificación y las varillas de llenado. Finalmente, examine el funcionamiento de la máquina y la precisión de indexación. Este enfoque ayuda a distinguir entre un problema relacionado con el material y un problema relacionado con la máquina.
El primer factor a verificar es el polvo en sí. Diferentes polvos pueden comportarse de manera muy diferente en una máquina llenadora de cápsulas. La fluidez, la densidad aparente, la distribución del tamaño de partícula, el contenido de humedad, la cohesividad y la tendencia a aglomerarse pueden afectar la consistencia con la que el polvo llega y llena el área de dosificación.
El punto clave es que la máquina llenadora de cápsulas no puede compensar completamente las propiedades inconsistentes del material. Si el polvo en sí no fluye o se compacta de manera consistente, los ajustes de la máquina por sí solos pueden no eliminar la variación del peso de llenado.
Después de confirmar que el material es adecuado, el siguiente paso es verificar el sistema de alimentación de polvo. Este suministra materiales a la estación de llenado de manera constante. Si el suministro fluctúa, el nivel de material sobre el disco dosificador también puede fluctuar, afectando la cantidad dosificada.
La clave es comprobar si el sistema de alimentación puede manejar las características del material. El problema no es simplemente si el dispositivo de alimentación puede suministrar polvo, sino si puede proporcionar un suministro de polvo estable y continuo bajo las condiciones reales de producción.
Por ejemplo, un polvo de flujo libre puede ser relativamente fácil de alimentar, mientras que un material cohesivo o de flujo deficiente puede requerir un sistema de alimentación diferente para evitar puentes, acumulación o descarga intermitente. El material y el sistema de alimentación deben considerarse como una combinación adaptada. Un método de alimentación que funciona bien con una formulación puede no proporcionar la misma estabilidad con otra.
Por lo tanto, al solucionar problemas, los operadores deben verificar tanto el estado operativo del sistema de alimentación como la compatibilidad entre el sistema y el material. Se debe comprobar si el dispositivo de alimentación presenta una descarga inestable, puentes o bloqueos de polvo, acumulación excesiva y un suministro de material inconsistente. Al mismo tiempo, se debe considerar si el principio de alimentación seleccionado es apropiado para el comportamiento de flujo real del material.
Después de verificar el material y el sistema de alimentación de polvo, el siguiente paso es examinar la estación de llenado. Ante todo, es necesario conocer cómo determina el proceso el peso de llenado.
Para la máquina llenadora de cápsulas, el peso de llenado está estrechamente relacionado con el volumen de materiales dosificados en las cavidades del disco dosificador. Las varillas de llenado desempeñan un papel clave en este proceso. A medida que el disco dosificador gira, las varillas de llenado se mueven hacia abajo y comprimen el polvo en cada cavidad. El polvo se compacta progresivamente a través de cinco operaciones de apisonado para alcanzar la cantidad requerida. Luego, durante la sexta operación, se transfiere al cuerpo de la cápsula vacía.
Esto significa que el peso de llenado no se controla simplemente por la cantidad de polvo suelto que entra en el disco dosificador. El volumen efectivo de polvo y la condición de compactación dentro de las cavidades de dosificación también están determinados por el ajuste de las varillas de llenado. Por lo tanto, al solucionar la variación del peso de llenado en la estación de llenado, dos ajustes mecánicos requieren especial atención: la holgura entre el disco dosificador y la placa de cobre, y la altura o profundidad de las varillas de llenado.
La holgura debe ajustarse dentro de un rango apropiado. Si la holgura es demasiado grande, el polvo puede filtrarse o desbordarse por el espacio, lo que provoca una variación insatisfactoria del peso de llenado. Si la holgura es demasiado pequeña, el disco dosificador puede entrar en contacto excesivo con la placa de cobre, aumentando la fricción mecánica. Esto puede aumentar la resistencia al funcionamiento, afectar la rotación suave del disco dosificador y, en casos graves, interferir con el funcionamiento estable de la máquina.

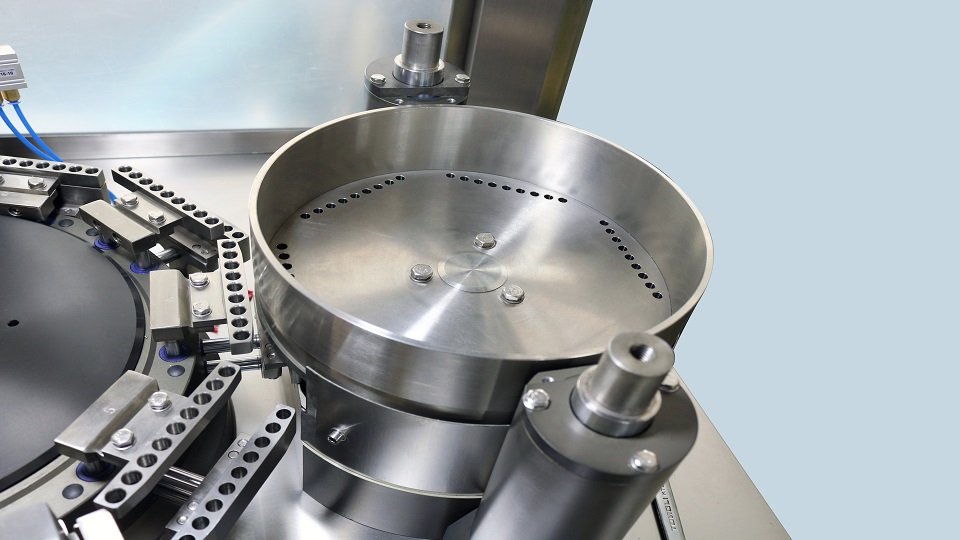

Disco dosificador
El ajuste de la varilla de llenado afecta directamente la profundidad con la que las varillas entran en las cavidades de dosificación y cuánto se comprime el polvo durante cada operación de apisonado. Un ajuste demasiado alto resulta en un peso de llenado menor, y uno demasiado bajo causa una compactación excesiva y, por lo tanto, un peso de llenado mayor.
El área final a verificar es la rotación intermitente y la precisión de indexación de la máquina llenadora de cápsulas. La llenadora de cápsulas no gira continuamente a una velocidad constante. En cambio, la mesa giratoria principal opera mediante un movimiento de indexación intermitente, deteniéndose brevemente en posiciones específicas para que cada operación de procesamiento de cápsulas pueda completarse en la estación correspondiente.
Múltiples estaciones se distribuyen alrededor de la mesa giratoria, incluyendo la estación de alimentación de cápsulas, la estación de separación, la estación de llenado, la estación de rechazo, la estación de bloqueo, la estación de descarga y la estación de limpieza. Cada una debe trabajar en una posición definida con precisión en relación con la mesa giratoria.
Si el ángulo de indexación de la mesa giratoria se desvía de la posición diseñada, la alineación puede desplazarse. Es posible que los materiales no se transfieran al cuerpo de la cápsula en la posición prevista, lo que provoca una variación en el peso de llenado y fugas de polvo alrededor del área de llenado.
La desviación de la indexación también puede crear problemas mecánicos. Cuando los componentes se ven obligados repetidamente a operar fuera de su alineación prevista, puede producirse un contacto y una fricción innecesarios entre las piezas mecánicas. Con el tiempo, esto puede acelerar el desgaste de los componentes, aumentar la vibración o la resistencia al funcionamiento y reducir aún más la precisión de indexación. Si la desviación se vuelve significativa, puede impedir que la máquina funcione normalmente y, finalmente, provocar una parada no planificada de la máquina.
Una vez que se ha identificado la causa de la variación del peso de llenado de cápsulas, el siguiente paso es aplicar soluciones específicas. Estas soluciones pueden considerarse desde dos aspectos principales: la máquina y el material. Esta parte trata sobre el primero y luego sobre el segundo.
El sistema de alimentación debe seleccionarse en función de las propiedades del material. En llenado automático de cápsulas, la alimentación por tornillo sin fin y la alimentación neumática son dos enfoques comunes, pero ninguno es universalmente mejor. La elección adecuada depende de cómo fluye el material, su densidad aparente y cohesividad, y si el material se suministra en forma de polvo, gránulos o pellets.
Un sistema de alimentación por tornillo sin fin utiliza un tornillo giratorio instalado dentro de la tolva de alimentación para mover el material hacia la salida de descarga. A medida que el tornillo gira, sus hélices empujan continuamente el material hacia adelante mientras lo agitan y redistribuyen suavemente.
El tornillo también puede proporcionar una entrega de material relativamente controlable y repetible, ya que la tasa de alimentación se puede ajustar mediante parámetros como la velocidad y la geometría del tornillo. Esto hace que la alimentación por tornillo sin fin sea particularmente útil cuando el material es ligero, relativamente fino o tiene tendencia a acumularse o formar puentes bajo alimentación por gravedad. En general, los polvos con una densidad aparente de aproximadamente 0.3–0.5 g/mL pueden considerarse para la alimentación por tornillo sin fin. Este rango debe considerarse como una referencia práctica de selección en lugar de una especificación universal.

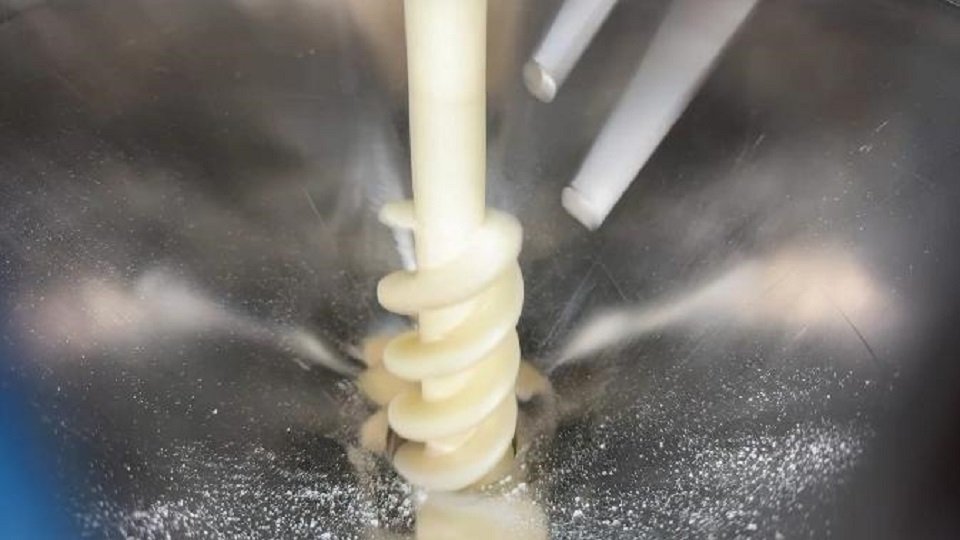

Sistema de alimentación por tornillo sin fin
La alimentación neumática utiliza un mecanismo de descarga asistida para ayudar a que el material se mueva desde la tolva hacia la estación de llenado. El sistema está equipado con un cilindro neumático vibratorio y una válvula de mariposa. El cilindro neumático proporciona vibración para ayudar a aflojar y movilizar el material, mientras que la válvula de mariposa controla la trayectoria de descarga. Juntos, aceleran la descarga del material y ayudan a reducir el riesgo de que el polvo se acumule o bloquee en la salida.

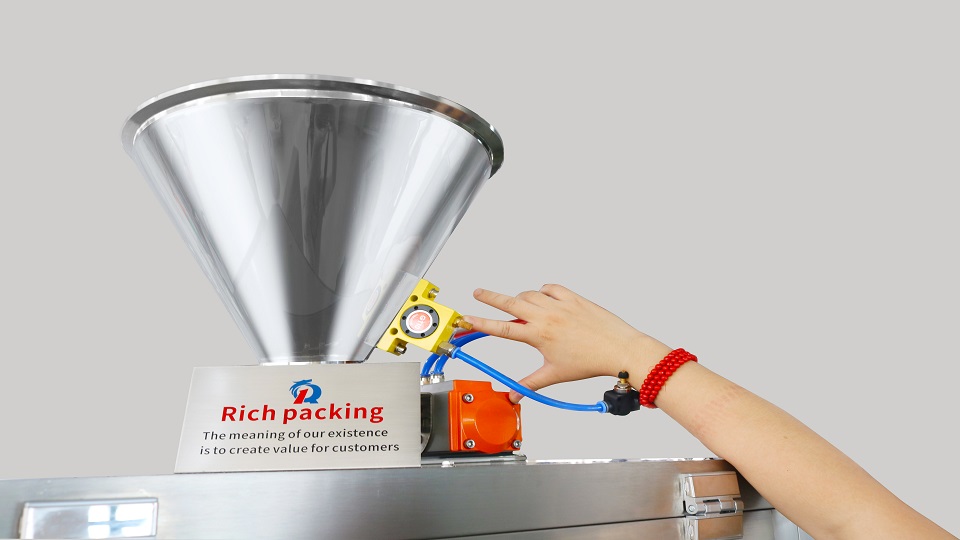

Sistema de alimentación neumática de la llenadora de cápsulas de Rich Packing
Este tipo de alimentación puede ser ventajoso cuando el material no se descarga suavemente por gravedad. Puede ser particularmente útil para materiales ligeramente cohesivos o moderadamente pegajosos, donde la vibración ayuda a romper la acumulación local y mejorar el movimiento del material. La alimentación neumática también es una opción útil para gránulos y pellets. A diferencia de un tornillo, la trayectoria de alimentación puede reducir el contacto mecánico continuo con el producto. Esto puede ser importante cuando la formulación contiene partículas cuya forma o integridad debe preservarse.
Sin embargo, la alimentación neumática no debe considerarse como una solución para todos los polvos que fluyen mal. Los polvos altamente cohesivos aún pueden formar puentes o compactarse en la tolva incluso cuando se aplica vibración. Para materiales especialmente pegajosos, la máquina llenadora de cápsulas semiautomática es una mejor solución.
Máquina llenadora de cápsulas semiautomática CGNT-209 de Rich Packing
Por lo tanto, no hay un ganador absoluto entre la alimentación por tornillo sin fin y la alimentación neumática. La selección debe seguir las características del material y el comportamiento de alimentación real observado durante las pruebas.
Como se discutió en la Sección 2.3, la holgura entre el disco dosificador y la placa de cobre y la profundidad de la varilla de llenado son dos ajustes mecánicos importantes que pueden afectar la consistencia del peso de llenado. Para hacer que estos ajustes sean más precisos y fáciles de realizar durante la configuración de la máquina y el cambio de formato, nuestra máquina llenadora de cápsulas incorpora estructuras de ajuste dedicadas para ambos componentes.
Para ajustar con precisión la holgura, la máquina llenadora de cápsulas utiliza una estructura de ajuste multidimensional, con cinco columnas de soporte instaladas en la placa de cobre. Estas cinco columnas proporcionan un soporte distribuido y estable para el disco dosificador, ayudando a mantener una fuerza más uniforme en toda el área de dosificación durante el ajuste.
Esta estructura permite que la holgura del disco dosificador se ajuste de manera más uniforme y precisa. Los operadores pueden realizar ajustes finos en la holgura mientras mantienen un soporte estable del disco dosificador, lo que hace que el proceso de configuración sea más preciso y rápido. Una vez establecida la holgura adecuada, el disco dosificador puede mantener un posicionamiento más consistente durante la operación, ayudando a reducir la fuga de polvo y la variación en el peso de llenado.

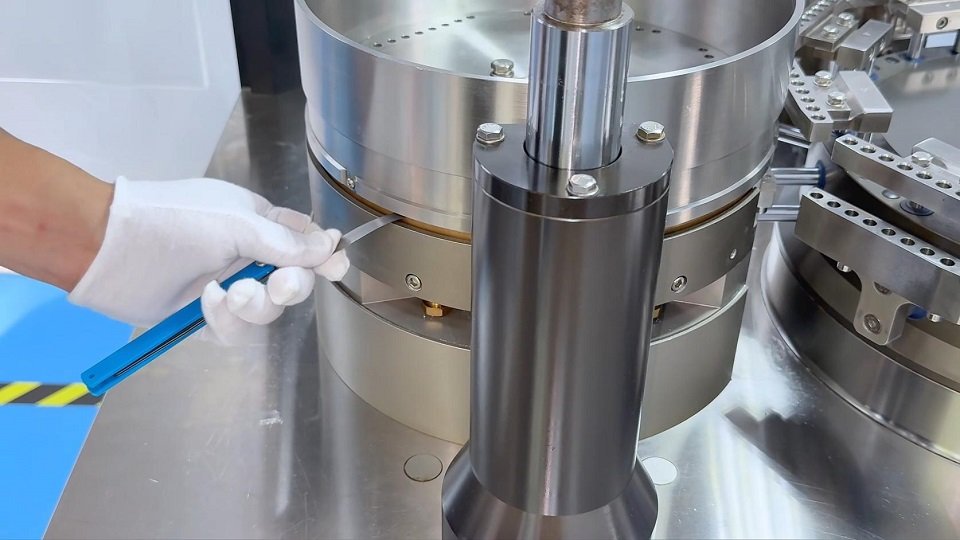

Ajuste de la holgura del disco dosificador
Con el soporte de la varilla de llenado, los módulos de varilla de llenado se pueden quitar e instalar cómodamente, lo que facilita asegurar y ajustar las varillas durante la configuración. El ajuste de la varilla de llenado también está equipado con calibración, lo que permite al operador establecer la altura de la varilla de acuerdo con una posición de referencia clara en lugar de depender solo del juicio visual. Esto hace que el ajuste de altura sea más preciso y repetible, particularmente cuando diferentes pesos de llenado o formulaciones requieren diferentes configuraciones de varilla de llenado.

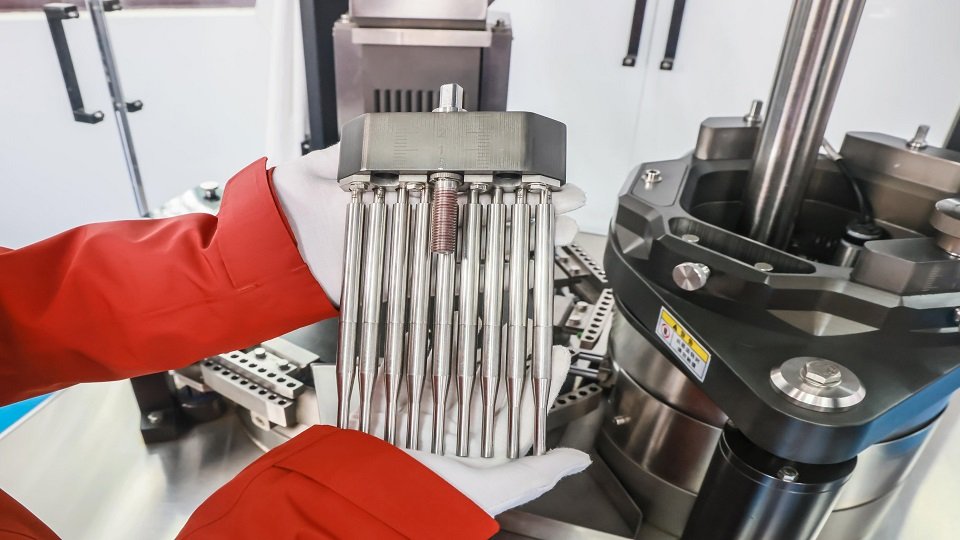

Soporte de la varilla de llenado
Juntos, el ajuste multidimensional del disco dosificador y la estructura modular de la varilla de llenado hacen que la estación de llenado sea más fácil de ajustar y ayudan a los operadores a establecer una condición de llenado más consistente mientras abordan la variación excesiva del peso de llenado.
Para reducir la variación del peso de llenado causada por la rotación inestable de la máquina, la máquina llenadora de cápsulas necesita mantener un ángulo de indexación preciso y repetible durante la operación continua. Nuestra máquina aborda esto a través de dos diseños mecánicos clave: la caja de indexación 100DS y el diseño de leva incorporado.
La caja de indexación 100DS utiliza un cabezal de indexación óptico alemán Zeiss con una precisión de indexación angular de 3 segundos de arco para lograr una división angular precisa de la mesa giratoria. Además, el eje de indexación se mecaniza como un componente de una sola pieza en una única configuración de mecanizado, lo que ayuda a mantener su precisión dimensional y alineación. Estas características permiten que la mesa giratoria se detenga repetidamente en las posiciones angulares designadas, asegurando una alineación precisa entre las diferentes estaciones de procesamiento.
Para nuestra máquina llenadora de cápsulas tipo D, un diseño de leva incorporado proporciona una estructura de transmisión estable para movimientos de indexación repetidos y admite una operación estable de alta velocidad. Esto ayuda a reducir la fluctuación mecánica innecesaria durante el funcionamiento continuo y permite que la máquina mantenga un movimiento estable incluso a altas velocidades de producción.
Al garantizar que la mesa giratoria alcance la posición correcta repetidamente y se mueva suavemente entre los ciclos de indexación, la máquina llenadora de cápsulas puede reducir las desviaciones mecánicas que, de otro modo, podrían contribuir a la variación del peso de llenado.

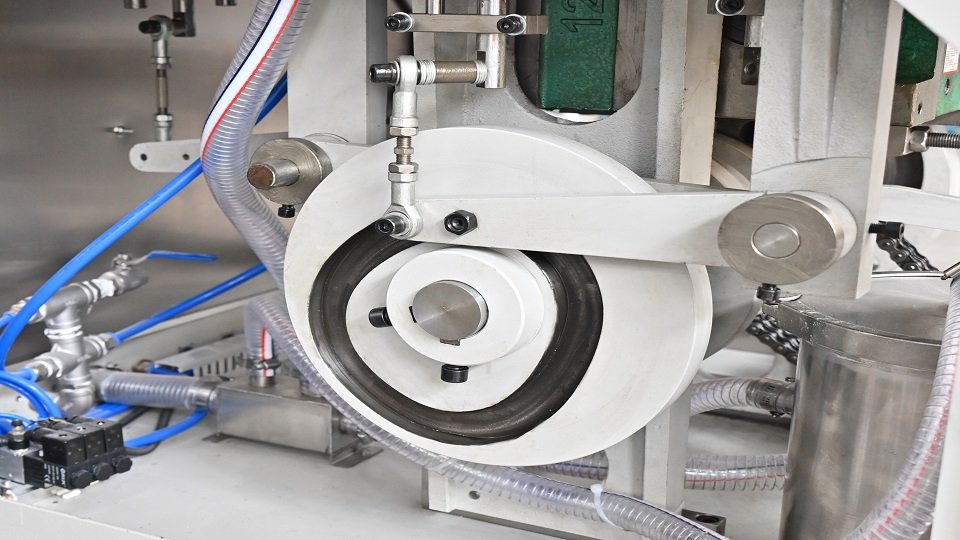

Leva integrada
Las características del material pueden ser una causa importante de la variación del peso de llenado, pero la formulación en sí misma normalmente está determinada por los requisitos del producto del cliente. Como proveedor profesional de máquinas llenadoras de cápsulas, lo que podemos hacer es evaluar el material, adaptar la configuración de la máquina a sus características y optimizar el proceso de llenado mediante pruebas reales.
Antes de seleccionar el sistema de alimentación, podemos ayudar a los clientes a probar la fluidez de su material real y evaluar cómo se comporta el material durante la alimentación. Según las características del material y los resultados de las pruebas, podemos recomendar un método de alimentación adecuado.
Durante la prueba de funcionamiento, nuestros ingenieros pueden ajustar los parámetros relevantes de la máquina de acuerdo con el rendimiento del material. Esta prueba práctica permite identificar posibles problemas de llenado antes de la producción y proporciona una base más fiable para configurar y ajustar la máquina.
Sin embargo, para materiales particularmente pegajosos o altamente cohesivos, lograr una alimentación automática estable puede ser más difícil. Dichos materiales pueden adherirse a los componentes de alimentación y formar puentes, lo que dificulta la alimentación automática continua incluso después de la optimización de los parámetros. En estos casos, podemos recomendar una máquina llenadora de cápsulas semiautomática de acuerdo con las características del material y los requisitos de producción. Esto proporciona una alternativa cuando la formulación no es adecuada para la alimentación automática de alta velocidad.
En otras palabras, aunque no podemos cambiar la formulación del cliente, podemos trabajar con la formulación que el cliente ha seleccionado y ayudar a encontrar una solución adecuada a través de pruebas de materiales, pruebas reales de la máquina y optimización de parámetros, ayudando así al cliente a reducir la variación del peso de llenado tanto como sea posible.

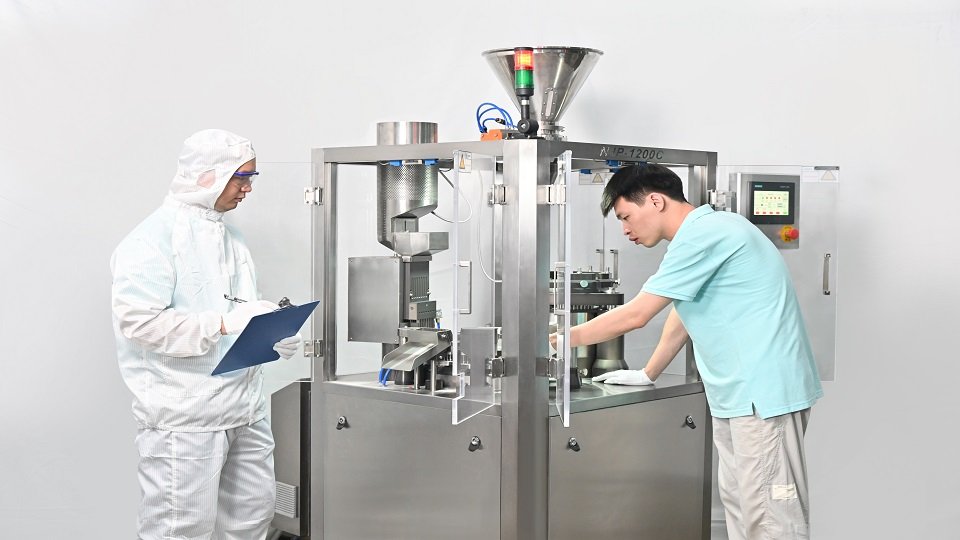

El equipo de ingeniería de Rich Packing está realizando una prueba de funcionamiento para el cliente
La variación del peso de llenado de las cápsulas generalmente no es causada por un solo factor. Un proceso sistemático de resolución de problemas debe comenzar con las características del material, seguido por el sistema de alimentación de polvo, la estación de llenado y, finalmente, la precisión de indexación y rotación de la máquina. Por lo tanto, las soluciones correspondientes deben abordar tanto el material como la máquina.
Como proveedor profesional de máquinas llenadoras de cápsulas y experto en soluciones de envasado, Rich Packing hace más que proporcionar una máquina estándar. Nuestros diseños de llenadoras de cápsulas se desarrollan para respaldar un llenado preciso y estable, mientras que nuestro equipo de ingeniería puede proporcionar recomendaciones y servicios personalizados de acuerdo con el material, los requisitos de producción y la aplicación real del cliente. Desde las pruebas de materiales hasta la configuración de la máquina, la producción de prueba y el ajuste de parámetros, el objetivo es ayudar a cada cliente a establecer un proceso de llenado de cápsulas que sea preciso, estable y adecuado para la producción continua.
Las causas comunes incluyen propiedades inconsistentes del material, alimentación de polvo inestable, holgura incorrecta del disco dosificador, ajuste inadecuado de la varilla de llenado e indexación imprecisa de la máquina.
Comience verificando el material y el sistema de alimentación, luego ajuste el disco dosificador, las varillas de llenado y el sistema de indexación de la máquina. Las pruebas de materiales reales también pueden ayudar a identificar el método de alimentación y los ajustes de la máquina más adecuados.
Un error de peso de llenado de ≤3% puede utilizarse como referencia práctica para el rendimiento de llenado de la máquina, pero el límite aplicable depende del producto, la formulación y los requisitos de calidad pertinentes.
Depende del material. La alimentación por sinfín puede ser adecuada para polvos ligeros, mientras que la alimentación neumática puede considerarse para materiales ligeramente cohesivos y gránulos. Se recomienda realizar pruebas de materiales reales antes de tomar una decisión final.
Los materiales altamente cohesivos o pegajosos pueden ser difíciles de alimentar de manera consistente con un sistema totalmente automático. Dependiendo del material y los requisitos de producción, se puede considerar una máquina llenadora de cápsulas semiautomática.
